Tour de diffusion de fil de fer à l'épreuve de la corrosion en acier 55m Signal Régions côtières Durable

JIAYAO CO., LTD.

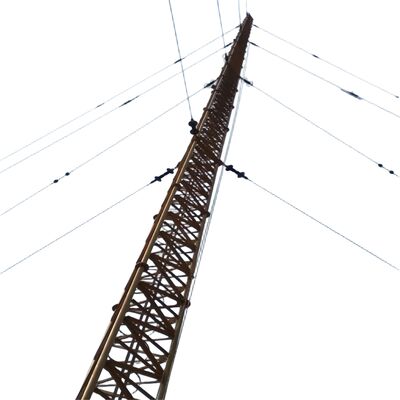

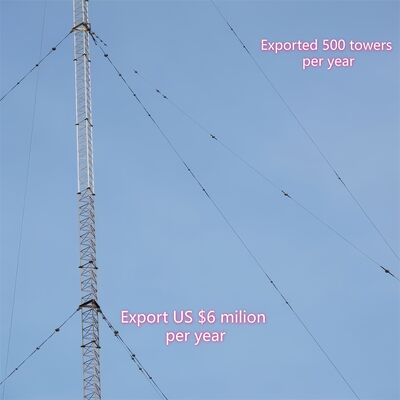

Un pylône haubané (également appelé pylône haubané) est une structure haute et élancée qui repose sur des haubans externes (câbles en acier à haute résistance) pour sa stabilité—contrairement aux pylônes autoportants qui se tiennent seuls. Cette conception lui permet d'atteindre de plus grandes hauteurs avec moins de matériel structurel, ce qui en fait un choix rentable pour les applications nécessitant une couverture ou une élévation importantes.

1.Spécifications

Qu'est-ce que le corps du pylône d'un pylône haubané ?

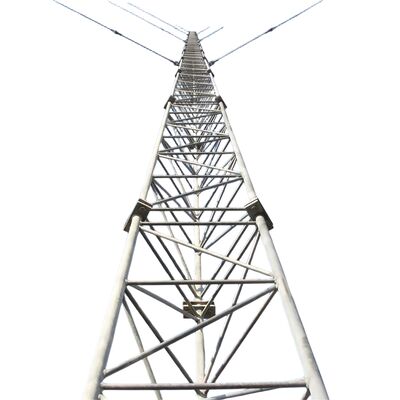

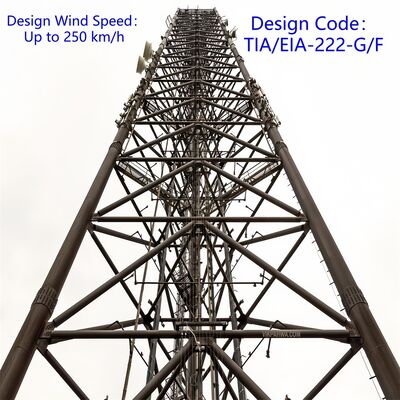

Le corps du pylône d'un pylône haubané (pylône à haubans) est la structure centrale et élancée qui supporte les antennes, les capteurs ou d'autres équipements, reposant sur des haubans externes pour la stabilité latérale (plutôt que sur une rigidité autoportante). Généralement construit comme un ossature tubulaire ou en treillis d'acier, il est plus étroit que les pylônes autoportants et présente une conception conique (plus large à la base, plus étroite au sommet) pour optimiser la répartition des charges et la résistance au vent. Le corps du pylône est fabriqué en acier de construction galvanisé (conforme aux normes ASTM A36/S235JR) pour assurer la résistance à la corrosion et la durabilité à long terme dans les environnements extérieurs. Il sert de base de montage pour les accessoires clés tels que les échelles d'ascension, les supports d'antenne et les chemins de câbles, et sa conception modulaire permet la personnalisation de hauteurs allant de 30 m à plus de 200 m, adaptée à des applications telles que la radiodiffusion, les télécommunications ou la surveillance météorologique.

Comment monter une antenne sur un pylône haubané ?

Le montage d'une antenne sur un pylône haubané suit un processus structuré et conforme aux normes de sécurité, aligné sur la conception du pylône et les normes de l'industrie :

1. Préparation avant l'installation: Vérifiez la capacité de charge du pylône pour vous assurer qu'il peut supporter le poids de l'antenne (y compris le matériel et les câbles associés). Inspectez le corps du pylône pour détecter la corrosion, les dommages structurels ou les connexions desserrées, et confirmez la conformité aux codes de sécurité locaux (par exemple, CEI 62305 pour la protection contre la foudre).
2. Installation du support d'antenne: Fixez des supports d'antenne dédiés (accessoires intégrés du pylône) à des points pré-désignés sur le corps du pylône. Ces supports sont généralement fixés à l'aide de boulons à haute résistance compatibles avec la structure en acier galvanisé du pylône, assurant une connexion ferme qui résiste aux forces du vent et aux vibrations.
3. Levage et positionnement de l'antenne: Utilisez des grues ou des équipements de levage spécialisés pour hisser l'antenne à la hauteur cible (choisie stratégiquement pour une couverture de signal optimale). Alignez l'antenne avec la direction de transmission/réception prévue, en utilisant des outils laser ou des mètres d'alignement pour la précision.
4. Fixation de l'antenne: Fixez l'antenne aux supports pré-installés à l'aide du matériel compatible, en serrant les boulons au couple spécifié pour éviter tout mouvement. Assurez-vous que l'antenne est de niveau et stable, sans oscillation qui pourrait affecter les performances ou l'intégrité structurelle.
5. Routage et intégration des câbles: Acheminez les câbles de signal ou les alimentations à travers les chemins de câbles intégrés du pylône pour les protéger des dommages environnementaux. Connectez les câbles à l'antenne et faites-les descendre jusqu'à l'équipement au sol, en assurant une isolation et une étanchéité appropriées aux points de connexion.
6. Inspection finale: Effectuez une vérification visuelle de l'antenne, des supports et des câbles pour confirmer une installation sécurisée. Testez la transmission/réception du signal de l'antenne pour vérifier la fonctionnalité et assurez-vous que tous les protocoles de sécurité (par exemple, la protection contre les chutes pour les travailleurs) sont suivis tout au long du processus.

Qu'est-ce que le dispositif anti-escalade sur le pylône haubané ?

Un dispositif anti-escalade pour un pylône haubané est un composant de sécurité spécialisé installé sur le corps du pylône pour empêcher l'accès non autorisé et réduire les risques de chute. Les conceptions courantes incluent :

• Colliers/jupes anti-escalade: Barrières en acier circulaires ou coniques montées près de la base du pylône (généralement 2 à 3 m au-dessus du sol) pour bloquer les tentatives d'escalade en refusant les prises de main ou de pied.
• Dispositifs dissuasifs à pointes ou dentelés: Fixations en acier pointues et non létales sur les sections inférieures du pylône ou les échelles pour décourager l'escalade non autorisée.
• Accès verrouillé: Si le pylône est équipé d'un panneau d'accès au sol ou d'un point d'entrée d'échelle, une porte verrouillée restreint l'accès au personnel certifié uniquement.

Ces dispositifs sont construits à partir de matériaux résistants à la corrosion (par exemple, acier galvanisé, correspondant au corps du pylône) pour résister aux conditions extérieures. Leur objectif principal est d'améliorer la sécurité en empêchant l'escalade accidentelle ou intentionnelle par des personnes non formées, conformément aux codes de sécurité locaux et à l'atténuation de la responsabilité pour les exploitants de pylônes.

Comment connecter un hauban et un pylône haubané ?

La connexion des haubans à un pylône haubané implique un processus sûr et porteur pour garantir que les câbles peuvent stabiliser efficacement le pylône contre les forces du vent et sismiques :

1. Préparation: Sélectionnez des haubans en câbles d'acier à haute résistance (conformes à la norme ASTM A475) avec des revêtements en zinc ou en polymère pour la durabilité. Assurez-vous que le corps du pylône dispose de points de fixation préfabriqués (par exemple, cosses, supports ou traverses) à des intervalles de 20 à 30 m, comme spécifié dans la conception du pylône.
2. Installation du matériel de fixation: Montez des supports ou des manilles de hauban robustes aux points de fixation pré-désignés du pylône à l'aide de boulons à haute résistance (compatibles avec la structure en acier galvanisé du pylône). Ces supports sont conçus pour répartir la tension uniformément sur le corps du pylône.
3. Terminaison des câbles: Utilisez des raccords de terminaison professionnels (par exemple, manchons de sertissage, serre-câbles ou cosse-câbles) pour fixer l'extrémité de chaque hauban. Les manchons de sertissage sont sertis sur le câble pour une connexion permanente et à haute résistance, tandis que les serre-câbles offrent une tension réglable.
4. Connexion et tension: Fixez l'extrémité terminée du hauban au support du pylône à l'aide d'une manille ou d'une goupille, en assurant un ajustement sûr sans jeu. Utilisez un outil de tension (par exemple, un tendeur ou un tire-fort) pour régler la tension du câble selon les spécifications de conception—essentiel pour équilibrer les forces latérales sur le pylône.
5. Vérification: Vérifiez que la connexion est alignée sur la structure conique du pylône et que le câble est tendu uniformément (en évitant un serrage excessif, qui pourrait solliciter le corps du pylône). Confirmez que le matériel et les raccords de terminaison sont résistants à la corrosion et conformes aux normes de sécurité du pylône.

Comment connecter un hauban et un boulon d'ancrage haubané ?

La connexion des haubans aux boulons d'ancrage haubanés (ancrages au sol) est une étape essentielle pour transférer la tension du câble au sol, assurant la stabilité du pylône :

1. Préparation de l'ancrage: Assurez-vous que l'ancrage au sol (ancrage en béton ou en acier robuste, conçu pour les charges de traction) est correctement installé dans le sol à un angle de 45 à 60° par rapport au hauban. L'ancrage doit être complètement durci (pour le béton) et solidement encastré pour résister aux forces d'arrachement.
2. Exposition du boulon d'ancrage: Assurez-vous que le boulon supérieur de l'ancrage (boulon d'ancrage haubané) dépasse du sol et est fileté pour accueillir le matériel de connexion. Le boulon doit être en acier à haute résistance pour résister à la tension du hauban.
3. Terminaison des câbles: Terminez l'extrémité libre du hauban en utilisant les mêmes raccords à haute résistance (manchons de sertissage, serre-câbles ou cosse-câbles) utilisés pour la connexion du pylône, assurant une extrémité sûre et portante.
4. Assemblage du matériel de connexion: Fixez un tendeur (pour le réglage de la tension) et une manille au hauban terminé. Le tendeur se connecte au boulon d'ancrage haubané via un écrou ou une rondelle, permettant un réglage fin de la tension du câble.
5. Tension et fixation: Utilisez le tendeur pour tendre le hauban selon les spécifications requises, en vous assurant qu'il résiste aux forces latérales sans tirer sur l'ancrage. Une fois tendu, verrouillez le tendeur avec des goupilles fendues ou des contre-écrous pour éviter tout desserrage au fil du temps.
6. Contrôle final: Vérifiez que la connexion est sécurisée, que l'ancrage ne présente aucun signe de mouvement et que le hauban est aligné au bon angle de 45 à 60°. Inspectez la corrosion sur le boulon, le matériel et la terminaison du câble, en assurant la conformité à la norme CEI 62305 et aux codes de sécurité locaux.

Veuillez cliquer ici pour plus d'informations !!!!!!

3. Clients de coopération

4. Certifications

5. Nos services

JIAYAO CO., LTD. est un fabricant professionnel de pylônes de télécommunications et approuvé par la norme ISO9001. Nous nous engageons à fournir aux clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays.
Nous sommes spécialisés dans la conception et la fabrication de pylônes en acier cornière, de pylônes en acier tubulaire, de pylônes monopoles, de pylônes en forme de pin, de pylônes haubanés et de pylônes de garde. Nos départements comprennent la conception, la R&D, l'inspection, le laboratoire, le contrôle qualité, la galvanisation et les départements des pylônes en acier. Nos matières premières proviennent de célèbres aciéries en Chine : HBIS Group, Baowu Steel Group, Shougang Group.

Si vous en avez besoin, nous vous accueillerons 24 heures sur 24 !
