Structure en acier pour télécommunications de type pylône monopôle, galvanisée à chaud, peinte, code de conception ANSI TIA 222 G H F, vitesse du vent jusqu'à 250 km/h

Image Grand : Structure en acier pour télécommunications de type pylône monopôle, galvanisée à chaud, peinte, code de conception ANSI TIA 222 G H F, vitesse du vent jusqu'à 250 km/h

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Jiayao
Certification:	ISO9001:2008 COC
Numéro de modèle:	Tour du monopole

Conditions de paiement et expédition:

Quantité de commande min:	4 tonnes
Prix:	US$1600,1-100Tons;US$1000,>=100 Tons
Détails d'emballage:	Emballés dans des boîtes en bois ou en carton galvanisé
Délai de livraison:	15 jours
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	500 tonnes par mois

Contact Causez Maintenant

Structure en acier pour télécommunications de type pylône monopôle, galvanisée à chaud, peinte, code de conception ANSI TIA 222 G H F, vitesse du vent jusqu'à 250 km/h

description de

Standard:	ISO9001 : 2008	Matériel:	Les États membres doivent respecter les dispositions suivantes:
Certification:	ISO9001:2008 COC	Nom du produit:	Tour unipolaire galvanisée de communication de toit de télécom de la tour 5G Wifi d'immersion ch
Hauteur:	5-85M	Vitesse du vent:	>=60m/s
Durée de vie:	Plus de 25 ans	Code de conception:	ANSI/TIA-222-G/H/F, EN 1991-1-4 et EN 1993-3-1
Structure:	Tour du monopole	Couleur:	Personnaliser
Type d'approvisionnement:	Fabricant	Partenons d'antenne:	2 à 4 pièces
Diamètre supérieur:	0,6 mètres	Application:	Réseau cellulaire, transmission radio
Sytle de fourniture:	Fabricant	forme:	Tube unique
Traitement de surface:	Chaud galvanisé	Type de fourniture:	Fabricant
Traitement de la surface de l'écoulement:	Galvanisation à chaud	pôle d'antenne:	3-10
Méthode d'installation:	Assemblage boulonné

JIAYAO CO.,LTD

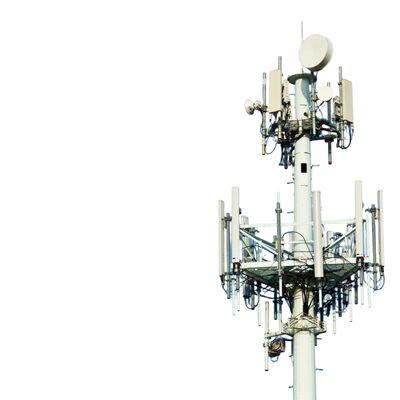

Une tour de télécommunication monopôle (souvent appelée monopôle de télécommunication) est une structure unique, autoportante, conçue pour les zones urbaines et densément peuplées, définie par sa forme cylindrique ou polygonale compacte. Contrairement aux tours en treillis à ossature ouverte, cette tour présente un seul fût solide/semi-solide, ce qui la rend visuellement discrète et idéale pour les endroits exigus et sensibles à l'esthétique.

Description du produit

1. Détails clés :
Lieu d'origine : Hebei, Chine (continentale) ; Nom de marque : Jaoyao ou OEM ; Numéro de modèle : Tour de télécommunication
Traitement de surface : Galvanisé à chaud ou peint.
2. Emballage et livraison :
Détails de l'emballage : La tour de télécommunication sera regroupée par cerclage galvanisé selon les exigences du client.
Livraison : Expédié dans les 20 jours après le paiement depuis le port de Tianjin
Membres de la tour : Une tour en acier est séparée en plusieurs paquets.
Boulons : Le matériel d'emballage est un sac en nylon robuste ou un tambour en acier.

3. Données techniques

Conception

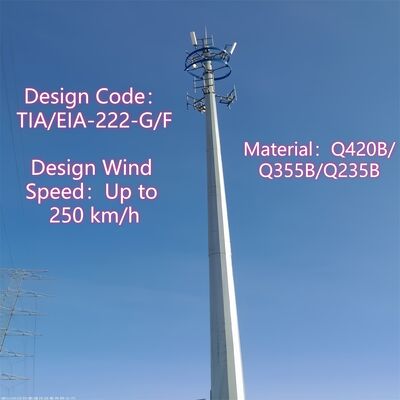

1. Code de conception	ANSI/TIA-222-G/H/F
Acier de construction
2. Qualité	Acier doux	Acier à haute résistance
	GB/T 700 : Q235B, Q235C, Q235D	GB/T1591 : Q345B, Q345C, Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025 : S235JR, S235J0, S235J2	EN10025 : S355JR, S355J0, S355J2
3. Vitesse du vent de conception	Jusqu'à 250 km/h
4. Flèche admissible	0,5 ~ 1,0 degré à la vitesse de fonctionnement
5. Résistance à la traction (Mpa)	360~510	470~630
6. Limite d'élasticité (t≤16mm) (Mpa)	355	235
7. Allongement (%)	20	24
8. Résistance au choc KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
Boulons et écrous
9. Qualité	Qualité 4.8, 6.8, 8.8
10. Normes pour les propriétés mécaniques
10.1 Boulons	ISO 898-1
10.2 Écrous	ISO 898-2
10.3 Rondelles	ISO 6507-1
11. Normes pour les dimensions
11.1 Boulons	DIN7990, DIN931, DIN933
11.2 Écrous	ISO4032, ISO4034
11.3 Rondelles	DIN7989, DIN127B, ISO7091
Soudage
12. Méthode	Soudage à l'arc sous protection gazeuse CO2 et soudage à l'arc submergé (SAW)

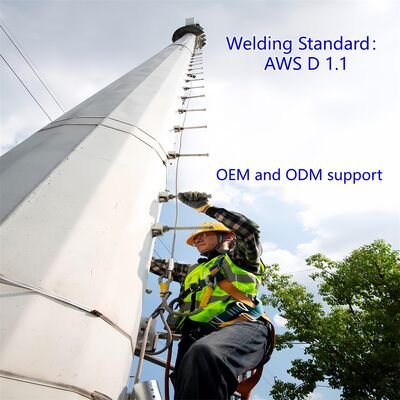

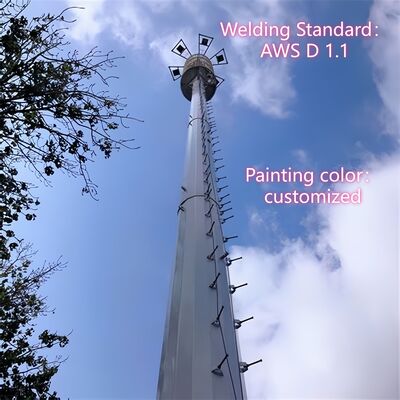

13. Norme	AWS D1.1
Marquage
14. Méthode de marquage des éléments	Estampage à la presse hydraulique
Galvanisation
15. Norme de galvanisation des profilés en acier	ISO 1461 ou ASTM A123
16. Norme de galvanisation des boulons et écrous	ISO 1461 ou ASTM A153
Test
17. Test en usine	Test de traction, analyse des éléments, test Sharpy (test d'impact), pliage à froid, Test de Preece, test au marteau

Capacité
18. Capacité de production maximale	50 000 TONNES par an

Caractéristiques structurelles et de conception principales

Forme à un seul fût: Fûts cylindriques en acier laminé (ou polygonaux soudés), avec des diamètres allant de 0,5 à 2 m (mis à l'échelle en fonction de la hauteur de la tour).
Plage de hauteur: 10 à 60 m (personnalisable pour les microstations 5G ou les centres de communication urbains).

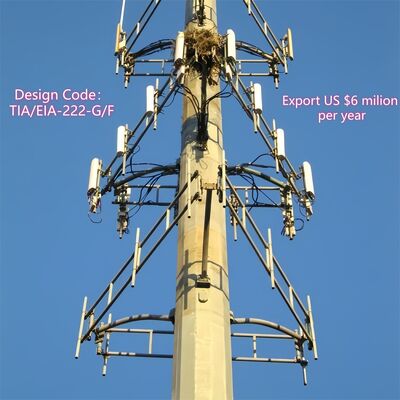

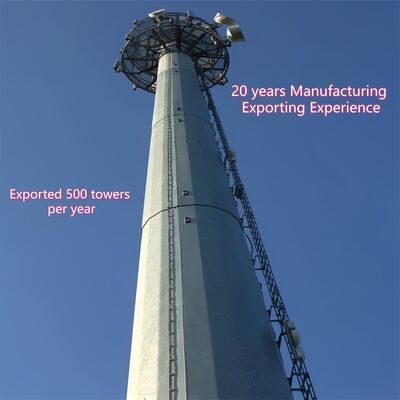

Composants intégrés: Échelles de montée internes intégrées (avec systèmes d'arrêt des chutes), supports d'antenne externes et camouflage optionnel (par exemple, habillages publicitaires).
Conception conique: Légèrement plus étroite en haut pour optimiser la résistance à la charge du vent (adaptée aux conditions de vent urbain jusqu'à 180 km/h).

⇔Quel est le corps principal de la tour monopôle ?

⇔Qu'est-ce que la bride inférieure, l'échelle et la plate-forme de la tour monopôle ?

⇔Qu'est-ce que le corps principal de la tour monopôle après galvanisation à chaud ?
