Tour de fil de fer robuste conçue pour résister aux vents violents avec acier à haute résistance à la traction et boulons et écrous certifiés ISO

JIAYAO CO., LTD.

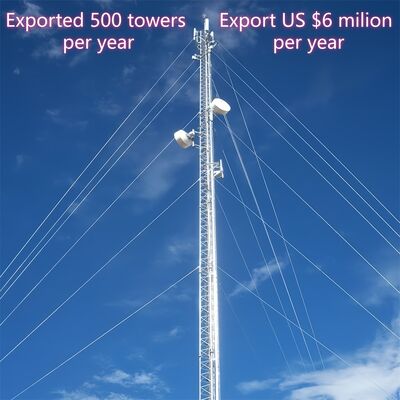

Une tour de fil de fer avec un gars(également appelée tour de type) est une structure haute et mince qui repose sur des fils de type externes (câbles en acier à haute résistance) pour la stabilité, contrairement aux tours autoportantes qui se tiennent indépendamment.Cette conception lui permet d'atteindre des hauteurs plus élevées avec moins de matériaux de construction, ce qui en fait un choix rentable pour les applications nécessitant une couverture ou une altitude étendue.

1. Spécifications

C'est quoi la tour de la tour de fil de fer?

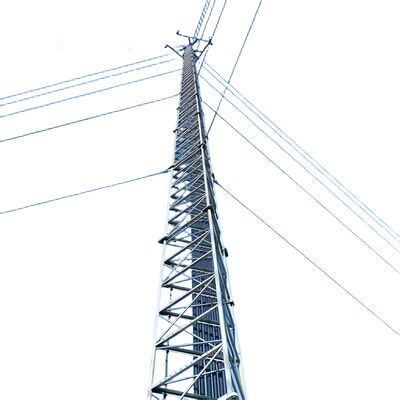

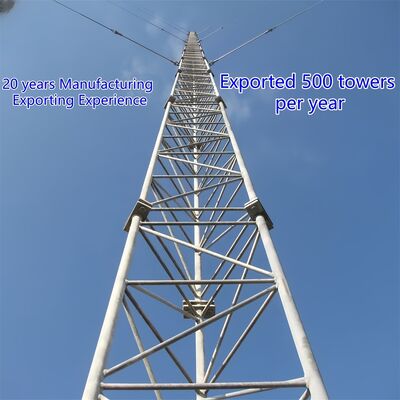

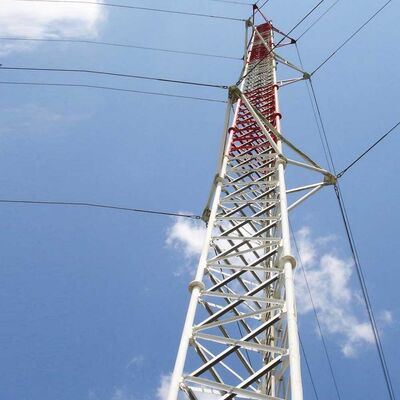

Le corps de tour d'une tour de fil de fer guidée (tour de mât guidée) est la structure centrale et mince supportant les antennes, les capteurs ou tout autre équipement,s'appuyant sur des fils de type externes pour la stabilité latérale (plutôt que la rigidité auto-supportante)Généralement construit comme uncadre en acier tubulaire ou en réseau, il est plus étroit que les tours autoportantes et présente une conception conique (plus large à la base, plus étroite au sommet) pour optimiser la répartition de la charge et la résistance au vent.Le corps de la tour est fabriqué en acier galvanisé (conformément aux normes ASTM A36/S235JR) pour assurer la résistance à la corrosion et la durabilité à long terme dans les environnements extérieursIl sert de base de montage pour les accessoires clés tels que les échelles d'escalade, les montures d'antenne et les plateaux de câbles,et sa conception modulaire permet de personnaliser des hauteurs allant de 30m à plus de 200m, adapté à des applications telles que la radiodiffusion, les télécommunications ou la surveillance météorologique.

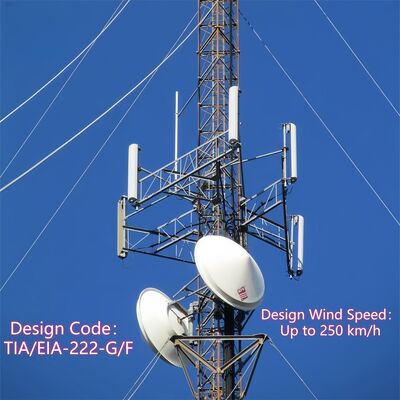

Comment monter une antenne sur la tour de câbles?

Le montage d'une antenne sur une tour de câbles à câbles suit un processus structuré, conforme à la sécurité, aligné sur la conception de la tour et les normes de l'industrie:

1. Préparation avant installation: Vérifier la capacité de charge de la tour pour s'assurer qu'elle peut supporter le poids de l'antenne (y compris le matériel et les câbles associés).ou des connexions lâches, et confirmer la conformité avec les codes de sécurité locaux (par exemple, IEC 62305 pour la protection contre la foudre).
2. Installation de l'antenne: fixer des montures d'antenne dédiées (accessoires intégrés de la tour) à des points prédésignés sur le corps de la tour.Ces supports sont généralement fixés à l'aide de boulons de haute résistance compatibles avec la structure en acier galvanisé de la tour, assurant une connexion solide qui résiste aux forces du vent et aux vibrations.
3. Levé et positionnement des antennes: Utiliser des grues ou des équipements de levage spécialisés pour soulever l'antenne à la hauteur cible (stratégiquement choisie pour une couverture optimale du signal).Aligner l'antenne avec la direction de transmission/réception prévue, à l'aide d'outils laser ou de comptoirs d'alignement pour une précision.
4. Sécurisation de l'antenne: fixer l'antenne aux supports préinstallés à l'aide d'un matériel compatible, serrer les boulons au couple spécifié pour empêcher le mouvement.sans oscillation susceptible d'affecter les performances ou l'intégrité de la structure.
5. Routage et intégration des câblesLes câbles de signalisation ou les alimentateurs doivent être acheminés à travers les plateaux de câbles intégrés de la tour pour les protéger des dommages environnementaux.assurer une isolation et une étanchéité adéquates aux points de raccordement.
6. Inspection finale: procéder à une vérification visuelle de l'antenne, des supports et des câbles pour confirmer l'installation sécurisée; tester la transmission/réception du signal de l'antenne pour vérifier la fonctionnalité,et assurer tous les protocoles de sécurité (eLa protection contre les chutes des travailleurs) sont respectées tout au long du processus.

C'est quoi le dispositif anti-escalade sur la tour?

Le dispositif anti-escalade pour une tour de fil de fer est un composant de sécurité spécialisé installé sur le corps de la tour pour empêcher l'accès non autorisé et réduire les risques de chute.

• Cols ou jupes anti-escalade: Barrières en acier circulaires ou coniques montées près de la base de la tour (généralement à 2 à 3 m au-dessus du sol) pour bloquer les tentatives d'escalade en refusant les poignées de main ou les appui-pieds.
• Déchets dissuasifs à pointes ou dentelés: fixations en acier pointues non létales sur les sections inférieures de la tour ou sur les échelles pour dissuader les grimpeurs non autorisés.
• Accès verrouillé: Si la tour est équipée d'un panneau d'accès au sol ou d'un point d'entrée par échelle, une porte verrouillée ne permet l'accès qu'au personnel certifié.

Ces dispositifs sont construits à partir de matériaux résistants à la corrosion (par exemple, l'acier galvanisé, correspondant au corps de la tour) pour résister aux conditions extérieures.Leur objectif principal est d'améliorer la sécurité en empêchant les personnes non formées de grimper accidentellement ou intentionnellement., s'alignant sur les codes locaux de sécurité des bâtiments et en atténuant la responsabilité des exploitants de tours.

Comment connecter le fil et la tour?

La connexion des fils à une tour de câbles à câbles implique un processus sûr et porteur de charge pour s'assurer que les fils peuvent stabiliser efficacement la tour contre le vent et les forces sismiques:

1. Préparation: sélectionnez des fils de type en câbles d'acier à haute résistance (conformément à la norme ASTM A475) avec revêtement en zinc ou en polymère pour une durabilité maximale.les crochets, ou des bras croisés) à des intervalles de 20 à 30 m, comme spécifié dans la conception de la tour.
2. Installation du matériel de raccordement: Montez des supports ou des fentes de fil de fer pour hommes lourds aux points de fixation prédésignés de la tour à l'aide de boulons de haute résistance (compatibles avec la structure en acier galvanisé de la tour).Ces supports sont conçus pour répartir la tension uniformément sur le corps de la tour.
3. Termination du fil: Utilisez des raccords de terminaison professionnels (par exemple, des manches de swage, des pinces de câble ou des doigts) pour fixer l'extrémité de chaque fil de type.connexion à haute résistance, tandis que les pinces de câble assurent une tension réglable.
4. Connexion et tension: Attachez l'extrémité terminée du fil de type à la prise de la tour à l'aide d'une chaîne ou d'une épingle, assurant un ajustement sûr sans relâchement.un tourne-boucle ou un tourne-boucle) pour ajuster la tension du fil à la spécification de conception.
5. Vérification: Vérifiez que la connexion est alignée sur la structure conique de la tour et que le fil est tendu uniformément (en évitant un surtirage, qui pourrait mettre la tour sous tension).Confirmer que le matériel et les raccords de terminaison sont résistants à la corrosion et respectent les normes de sécurité de la tour.

Comment connecter le fil et l'ancrage?

Le raccordement des câbles à des boulons d'ancrage (ancrages au sol) est une étape essentielle pour transférer la tension du fil vers le sol, assurant la stabilité de la tour:

1. Préparation de l'ancre: Assurez-vous que l'ancrage au sol (ancrage en béton ou en acier, conçu pour les charges de tension) est correctement installé dans le sol à un angle de 45° à 60° par rapport au fil de conduit.L'ancrage doit être entièrement durci (pour le béton) et solidement encastré pour résister aux forces de traction.
2. Exposition à l' ancrage: Assurez-vous que le boulon supérieur de l'ancrage (boulon d'ancrage guidé) dépasse le sol et est fileté pour accueillir le matériel de connexion.Le boulon doit être en acier haute résistance pour résister à la tension du fil de type.
3. Termination du fil: Terminez l'extrémité libre du fil de type en utilisant les mêmes raccords de haute résistance (mouchoirs, pinces de câble ou doigts) utilisés pour la connexion de la tour, assurant une extrémité sûre et supportante.
4. Assemblage du matériel de connexion: attacher un tourneboucle (pour régler la tension) et une chaîne au fil de type terminé.permettant un réglage fin de la tension du fil.
5. Tension et fixationUtilisez la boucle pour tendre le fil de type à la spécification requise, en veillant à ce qu'il résiste aux forces latérales sans tirer l'ancre.verrouiller la boucle de rotation avec des épingles ou des écrous de verrouillage pour éviter le relâchement au fil du temps.
6. Vérification finaleVérifiez que la connexion est sécurisée, que l'ancrage ne montre aucun signe de mouvement et que le fil de câble est aligné à l'angle correct de 45° à 60°.et terminaison du fil, en veillant à la conformité avec la CEI 62305 et les codes de sécurité locaux.

Veuillez cliquer ici pour plus d'informations!!!!!!

3.Coopération Les clients

4.Certifications

5Nos services

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par ISO9001.Beaucoup de produits ont été exportés vers les États-Unis., l'Europe et dans 55 autres pays.
Nous sommes spécialisés dans la conception et la fabrication de tour d'acier d'angle, tour d'acier de tube, tour monopole, tour de pin, tour de type et tour de garde.laboratoireNos matières premières proviennent de célèbres aciéries en Chine: HBIS Group, Baowu Steel Group, Shougang Group.

Si vous en avez besoin, nous vous accueillerons 24 heures sur 24!
