Tour en fil de fer galvanisé dont la conception est conforme aux normes ANSI/TIA-222-G-H-F et EN européennes pour les performances structurelles

JIAYAO CO., LTD.

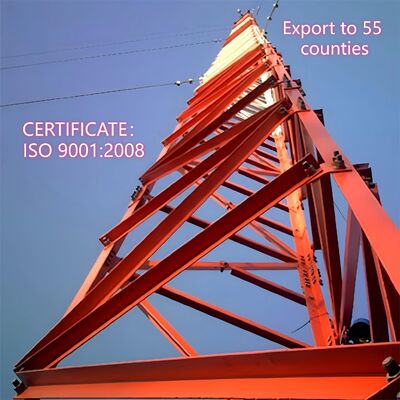

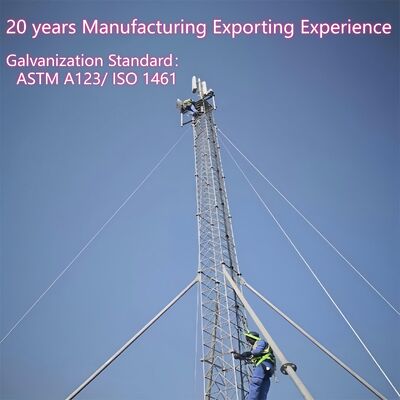

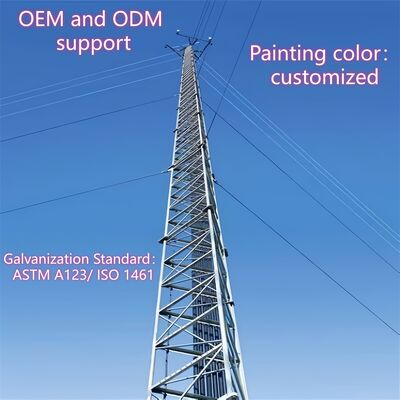

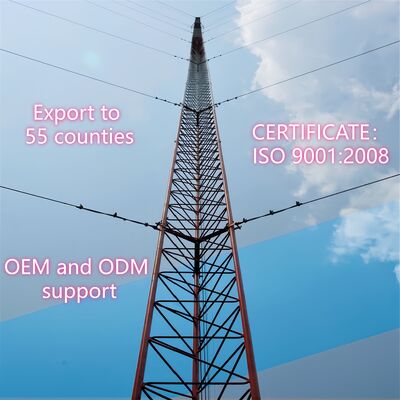

Un pylône haubané(également appelée tour haubanée) est une structure haute et élancée qui repose sur des haubans externes (câbles en acier à haute résistance) pour la stabilité, contrairement aux tours autoportantes qui se tiennent indépendamment. Cette conception lui permet d'atteindre de plus grandes hauteurs avec moins de matériaux structurels, ce qui en fait un choix rentable pour les applications nécessitant une couverture ou une élévation étendue.

1.Spécifications

Quel est le corps de la tour de la tour en fil haubané ?

Le corps de la tour d'une tour à câbles haubanés (tour de mât haubané) est la structure porteuse centrale et élancée qui supporte les antennes, les capteurs ou d'autres équipements, s'appuyant sur des haubans externes pour la stabilité latérale (plutôt que sur la rigidité autoportante). Généralement construit comme uncharpente en acier tubulaire ou en treillis, elle est plus étroite que les tours autoportantes et présente une conception effilée (plus large à la base, plus étroite au sommet) pour optimiser la répartition de la charge et la résistance au vent. Le corps de la tour est fabriqué en acier de construction galvanisé (conforme aux normes ASTM A36/S235JR) pour garantir la résistance à la corrosion et la durabilité à long terme dans les environnements extérieurs. Il sert de base de montage pour des accessoires clés tels que des échelles d'escalade, des supports d'antenne et des chemins de câbles, et sa conception modulaire permet une personnalisation de hauteurs allant de 30 m à plus de 200 m, adaptées à des applications telles que la radiodiffusion, les télécommunications ou la surveillance météorologique.

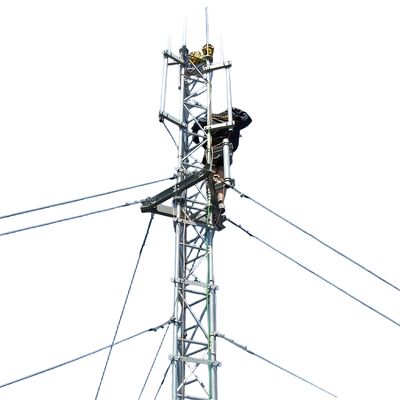

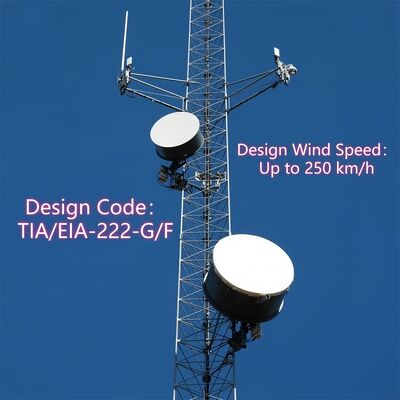

Comment monter l'antenne sur le pylône haubané ?

Le montage d'une antenne sur une tour haubanée suit un processus structuré et conforme à la sécurité, aligné sur la conception de la tour et les normes de l'industrie :

1. Préparation avant l'installation: Vérifiez la capacité portante de la tour pour vous assurer qu'elle peut supporter le poids de l'antenne (y compris le matériel et les câbles associés). Inspectez le corps de la tour pour détecter toute trace de corrosion, de dommages structurels ou de connexions desserrées, et confirmez la conformité aux codes de sécurité locaux (par exemple, CEI 62305 pour la protection contre la foudre).
2. Installation du support d'antenne: Fixez les supports d'antenne dédiés (accessoires intégrés à la tour) à des points prédéfinis sur le corps de la tour. Ces supports sont généralement fixés à l'aide de boulons à haute résistance compatibles avec la structure en acier galvanisé de la tour, garantissant une connexion solide qui résiste aux forces du vent et aux vibrations.
3. Levage et positionnement d'antenne: Utilisez des grues ou des équipements de levage spécialisés pour hisser l'antenne à la hauteur cible (choisie stratégiquement pour une couverture optimale du signal). Alignez l'antenne avec la direction d'émission/réception prévue, à l'aide d'outils laser ou de compteurs d'alignement pour plus de précision.
4. Sécuriser l'antenne: Fixez l'antenne aux supports préinstallés à l'aide du matériel compatible, en serrant les boulons au couple spécifié pour empêcher tout mouvement. Assurez-vous que l'antenne est de niveau et stable, sans oscillation qui pourrait affecter les performances ou l'intégrité structurelle.
5. Routage et intégration des câbles: Acheminez les câbles de signaux ou les alimentations à travers les chemins de câbles intégrés de la tour pour les protéger des dommages environnementaux. Connectez les câbles à l'antenne et acheminez-les jusqu'à l'équipement au sol, en garantissant une isolation et une étanchéité adéquates aux points de connexion.
6. Inspection finale: Effectuez une vérification visuelle de l'antenne, des supports et des câbles pour confirmer une installation sécurisée. Testez la transmission/réception du signal de l'antenne pour vérifier la fonctionnalité et assurez-vous que tous les protocoles de sécurité (par exemple, protection contre les chutes pour les travailleurs) sont suivis tout au long du processus.

Qu'est-ce que le dispositif anti-escalade sur la tour en fil haubané ?

Le dispositif anti-escalade pour une tour haubanée est un composant de sécurité spécialisé installé sur le corps de la tour pour empêcher tout accès non autorisé et réduire les risques de chute. Les conceptions courantes incluent :

• Colliers/jupes anti-montée: Barrières en acier circulaires ou coniques montées près de la base de la tour (généralement à 2 à 3 m au-dessus du sol) pour bloquer les tentatives d'escalade en refusant les prises ou les prises de pied.
• Dissuasifs pointus ou irréguliers: Fixations en acier pointues non mortelles sur les sections inférieures de la tour ou les échelles pour décourager l'escalade non autorisée.
• Accès verrouillé: Si la tour est équipée d'un panneau d'accès au niveau du sol ou d'un point d'entrée par échelle, une porte verrouillée restreint l'accès au personnel certifié uniquement.

Ces appareils sont fabriqués à partir de matériaux résistants à la corrosion (par exemple, de l'acier galvanisé assorti au corps de la tour) pour résister aux conditions extérieures. Leur objectif principal est d'améliorer la sécurité en empêchant l'escalade accidentelle ou intentionnelle par des personnes non formées, en s'alignant sur les codes locaux de sécurité du bâtiment et en atténuant la responsabilité des exploitants de tours.

Comment connecter un fil haubané et une tour de fil haubané ?

La connexion des haubans à une tour haubanée implique un processus porteur et sécurisé pour garantir que les fils peuvent stabiliser efficacement la tour contre le vent et les forces sismiques :

1. Préparation: Sélectionnez des haubans fabriqués à partir de câbles en acier à haute résistance (conformes à la norme ASTM A475) avec des revêtements de zinc ou de polymère pour plus de durabilité. Assurez-vous que le corps de la tour comporte des points de fixation préfabriqués (par exemple, des pattes, des supports ou des traverses) à des intervalles de 20 à 30 m, comme spécifié dans la conception de la tour.
2. Installation du matériel de fixation: Montez des supports de haubans robustes ou des chapes aux points de fixation pré-désignés de la tour à l'aide de boulons à haute résistance (compatibles avec la structure en acier galvanisé de la tour). Ces supports sont conçus pour répartir la tension uniformément sur le corps de la tour.
3. Terminaison de fil: Utilisez des raccords de terminaison professionnels (par exemple, des manchons à sertir, des serre-câbles ou des cosses) pour fixer l'extrémité de chaque hauban. Les manchons sertis sont sertis sur le fil pour une connexion permanente à haute résistance, tandis que les serre-câbles assurent une tension réglable.
4. Connexion et tension: Fixez l'extrémité du hauban au support de la tour à l'aide d'une manille ou d'une goupille, garantissant un ajustement sûr et sans jeu. Utilisez un outil de tension (par exemple, un tendeur ou un tendeur) pour ajuster la tension du fil aux spécifications de conception, ce qui est essentiel pour équilibrer les forces latérales sur la tour.
5. Vérification: Vérifiez que la connexion est alignée avec la structure effilée de la tour et que le fil est tendu uniformément (en évitant un serrage excessif qui pourrait stresser le corps de la tour). Confirmez que le matériel et les raccords de terminaison sont résistants à la corrosion et sont conformes aux normes de sécurité de la tour.

Comment connecter un fil haubané et un boulon d'ancrage haubané ?

La connexion des haubans aux boulons d'ancrage haubanés (ancrages au sol) est une étape cruciale pour transférer la tension du fil au sol, assurant ainsi la stabilité de la tour :

1. Préparation de l'ancre: Assurez-vous que l'ancrage au sol (ancrage en béton ou en acier robuste, conçu pour les charges de tension) est correctement installé dans le sol à un angle de 45 à 60° par rapport au hauban. L'ancrage doit être entièrement durci (pour le béton) et solidement encastré pour résister aux forces d'arrachement.
2. Exposition du boulon d'ancrage: Assurez-vous que le boulon supérieur de l'ancrage (boulon d'ancrage haubané) dépasse du sol et est fileté pour accueillir le matériel de connexion. Le boulon doit être en acier à haute résistance pour résister à la tension du hauban.
3. Terminaison de fil: Terminez l'extrémité libre du hauban à l'aide des mêmes raccords à haute résistance (manchons sertis, serre-câbles ou cosses) utilisés pour la connexion de la tour, garantissant une extrémité sûre et porteuse.
4. Assemblage du matériel de connexion: Fixez un tendeur (pour le réglage de la tension) et une manille au hauban terminé. Le tendeur se connecte au boulon d'ancrage haubané via un écrou ou une rondelle, permettant un réglage précis de la tension du fil.
5. Tension et fixation: Utilisez le tendeur pour tendre le hauban selon les spécifications requises, en vous assurant qu'il résiste aux forces latérales sans tirer sur l'ancre. Une fois tendu, verrouillez le tendeur avec des goupilles fendues ou des contre-écrous pour éviter qu'il ne se desserre au fil du temps.
6. Vérification finale: Vérifiez que la connexion est sécurisée, que l'ancrage ne montre aucun signe de mouvement et que le hauban est aligné à l'angle correct de 45 à 60°. Inspectez la corrosion sur le boulon, le matériel et la terminaison des fils, en garantissant la conformité à la norme CEI 62305 et aux codes de sécurité locaux.

Veuillez cliquer ici pour plus d'informations !!!!!

3.Clients de coopération

4.Certifications

5.Nos services

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par la norme ISO9001. Nous nous engageons à fournir à nos clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays différents.
Nous nous spécialisons dans la conception et la fabrication de tour d'angle en acier, de tour en tube d'acier, de tour monopôle, de tour en pin, de tour haubanée et de tour de garde. Nos départements comprennent les départements de conception, de R&D, d'inspection, de laboratoire, de contrôle qualité, de galvanisation et de tour en acier. Nos matières premières proviennent d'aciéries réputées en Chine : HBIS Group, Baowu Steel Group, Shougang Group.
