1. Spécifications

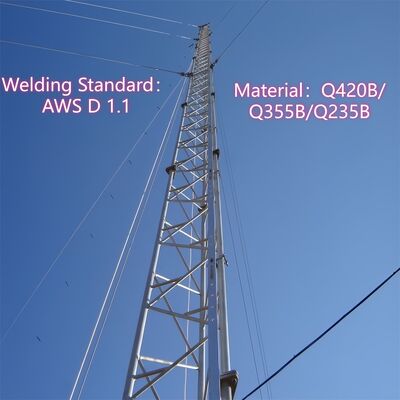

Qu'est-ce que le corps de mât d'un mât haubané ?

Le corps de mât d'un mât haubané (mât haubané) est la structure centrale, élancée et porteuse qui supporte les antennes, les capteurs ou d'autres équipements, s'appuyant sur des câbles de haubanage externes pour la stabilité latérale (plutôt que sur une rigidité autoportante). Généralement construit comme une structure tubulaire ou en treillis d'acier, il est plus étroit que les mâts autoportants et présente une conception effilée (plus large à la base, plus étroite au sommet) pour optimiser la répartition des charges et la résistance au vent. Le corps du mât est fabriqué en acier de structure galvanisé (conforme aux normes ASTM A36/S235JR) pour assurer la résistance à la corrosion et la durabilité à long terme dans les environnements extérieurs. Il sert de base de montage pour les accessoires clés tels que les échelles d'escalade, les supports d'antenne et les chemins de câbles, et sa conception modulaire permet une personnalisation des hauteurs allant de 30 m à plus de 200 m, adaptée à des applications telles que la radiodiffusion, les télécommunications ou la surveillance météorologique.

Comment monter une antenne sur un mât haubané ?

Le montage d'une antenne sur un mât haubané suit un processus structuré et conforme aux normes de sécurité, aligné sur la conception du mât et les normes de l'industrie :

1. Préparation avant installation: Vérifier la capacité portante du mât pour s'assurer qu'il peut supporter le poids de l'antenne (y compris le matériel et les câbles associés). Inspecter le corps du mât pour détecter toute corrosion, dommage structurel ou connexion lâche, et confirmer la conformité aux codes de sécurité locaux (par exemple, CEI 62305 pour la protection contre la foudre).

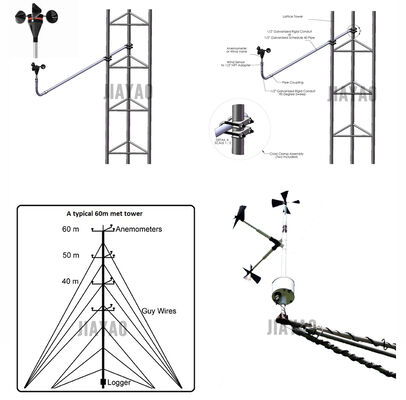

2. Installation du support d'antenne: Fixer des supports d'antenne dédiés (accessoires intégrés du mât) à des points prédéfinis sur le corps du mât. Ces supports sont généralement fixés à l'aide de boulons à haute résistance compatibles avec la structure en acier galvanisé du mât, garantissant une connexion ferme qui résiste aux forces du vent et aux vibrations.
3. Levage et positionnement de l'antenne: Utiliser des grues ou des équipements de levage spécialisés pour hisser l'antenne à la hauteur cible (stratégiquement choisie pour une couverture de signal optimale). Aligner l'antenne avec la direction de transmission/réception prévue, en utilisant des outils laser ou des mètres d'alignement pour plus de précision.
4. Fixation de l'antenne: Fixer l'antenne aux supports préinstallés à l'aide du matériel compatible, en serrant les boulons au couple spécifié pour éviter tout mouvement. S'assurer que l'antenne est de niveau et stable, sans oscillation susceptible d'affecter les performances ou l'intégrité structurelle.
5. Routage et intégration des câbles: Acheminer les câbles de signal ou les feeders à travers les chemins de câbles intégrés du mât pour les protéger des dommages environnementaux. Connecter les câbles à l'antenne et les faire descendre vers l'équipement au sol, en assurant une isolation et une étanchéité appropriées aux points de connexion.
6. Inspection finale: Effectuer une vérification visuelle de l'antenne, des supports et des câbles pour confirmer une installation sécurisée. Tester la transmission/réception du signal de l'antenne pour vérifier sa fonctionnalité, et s'assurer que tous les protocoles de sécurité (par exemple, protection contre les chutes pour les travailleurs) sont respectés tout au long du processus.

Qu'est-ce que le dispositif anti-escalade sur un mât haubané ?

Le dispositif anti-escalade pour un mât haubané est un composant de sécurité spécialisé installé sur le corps du mât pour empêcher tout accès non autorisé et réduire les risques de chute. Les conceptions courantes comprennent :

• Colliers/jupe anti-escalade: Barrières circulaires ou coniques en acier montées près de la base du mât (généralement à 2 à 3 m au-dessus du sol) pour bloquer les tentatives d'escalade en supprimant les prises pour les mains ou les pieds.
• Dispositifs de dissuasion à pointes ou dentelés: Pièces métalliques pointues et non létales fixées sur les sections inférieures du mât ou sur les échelles pour décourager l'escalade non autorisée.
• Accès verrouillé: Si le mât est équipé d'un panneau d'accès au niveau du sol ou d'un point d'entrée par échelle, une porte verrouillée restreint l'accès au personnel certifié uniquement.

Ces dispositifs sont fabriqués à partir de matériaux résistants à la corrosion (par exemple, acier galvanisé, assorti au corps du mât) pour résister aux conditions extérieures. Leur objectif principal est d'améliorer la sécurité en empêchant l'escalade accidentelle ou intentionnelle par des personnes non formées, conformément aux codes de sécurité des bâtiments locaux et à la réduction de la responsabilité pour les opérateurs de mâts.

Comment connecter un câble de haubanage et un mât haubané ?

La connexion des câbles de haubanage à un mât haubané implique un processus sécurisé et porteur pour garantir que les câbles peuvent stabiliser efficacement le mât contre les forces du vent et sismiques :

1. Préparation: Sélectionner des câbles de haubanage en câbles d'acier à haute limite élastique (conformes à ASTM A475) avec des revêtements en zinc ou en polymère pour la durabilité. S'assurer que le corps du mât dispose de points de fixation préfabriqués (par exemple, cosses, supports ou traverses) à des intervalles de 20 à 30 m, comme spécifié dans la conception du mât.
2. Installation du matériel de fixation: Monter des supports de câble de haubanage robustes ou des chapes sur les points de fixation prédéfinis du mât à l'aide de boulons à haute résistance (compatibles avec la structure en acier galvanisé du mât). Ces supports sont conçus pour répartir la tension uniformément sur le corps du mât.
3. Terminaison du câble: Utiliser des raccords de terminaison professionnels (par exemple, manchons à sertir, serre-câbles ou cosse-cœur) pour sécuriser l'extrémité de chaque câble de haubanage. Les manchons à sertir sont sertis sur le câble pour une connexion permanente et à haute résistance, tandis que les serre-câbles permettent un réglage de la tension.
4. Connexion et mise sous tension: Fixer l'extrémité terminée du câble de haubanage au support du mât à l'aide d'une manille ou d'un axe, en assurant un ajustement sûr sans jeu. Utiliser un outil de mise sous tension (par exemple, un tendeur ou un palan) pour régler la tension du câble selon les spécifications de conception, ce qui est essentiel pour équilibrer les forces latérales sur le mât.
5. Vérification: Vérifier que la connexion est alignée avec la structure effilée du mât et que le câble est tendu uniformément (en évitant le sur-serrage, qui pourrait solliciter le corps du mât). Confirmer que le matériel et les raccords de terminaison sont résistants à la corrosion et conformes aux normes de sécurité du mât.

Comment connecter un câble de haubanage et un boulon d'ancrage de haubanage ?

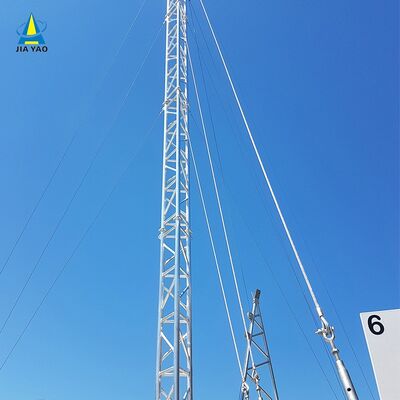

La connexion des câbles de haubanage aux boulons d'ancrage de haubanage (ancrages au sol) est une étape essentielle pour transférer la tension du câble au sol, assurant la stabilité du mât :

1. Préparation de l'ancrage: S'assurer que l'ancrage au sol (ancrage robuste en béton ou en acier, conçu pour les charges de traction) est correctement installé dans le sol à un angle de 45 à 60° par rapport au câble de haubanage. L'ancrage doit être entièrement durci (pour le béton) et solidement encastré pour résister aux forces de traction.
2. Exposition du boulon d'ancrage: S'assurer que le boulon supérieur de l'ancrage (boulon d'ancrage de haubanage) dépasse du sol et est fileté pour accueillir le matériel de connexion. Le boulon doit être en acier à haute résistance pour supporter la tension du câble de haubanage.
3. Terminaison du câble: Terminer l'extrémité libre du câble de haubanage en utilisant les mêmes raccords à haute résistance (manchons à sertir, serre-câbles ou cosse-cœur) que ceux utilisés pour la connexion au mât, en assurant une extrémité sécurisée et porteuse.
4. Assemblage du matériel de connexion: Fixer un tendeur (pour le réglage de la tension) et une manille à l'extrémité terminée du câble de haubanage. Le tendeur se connecte au boulon d'ancrage de haubanage via un écrou ou une rondelle, permettant un réglage fin de la tension du câble.
5. Mise sous tension et sécurisation: Utiliser le tendeur pour mettre le câble de haubanage sous tension selon les spécifications requises, en s'assurant qu'il résiste aux forces latérales sans tirer l'ancrage. Une fois sous tension, verrouiller le tendeur avec des goupilles ou des contre-écrous pour éviter tout desserrage au fil du temps.
6. Vérification finale: Vérifier que la connexion est sécurisée, que l'ancrage ne montre aucun signe de mouvement et que le câble de haubanage est aligné à l'angle correct de 45 à 60°. Inspecter la corrosion sur le boulon, le matériel et la terminaison du câble, en assurant la conformité à la norme CEI 62305 et aux codes de sécurité locaux.
