Acier de tour monopôle conçu selon les normes ANSI TIA 222 G H F et EN 1991 1 4 pour le support d'infrastructure de télécommunication

Pylône Monopole en acier conçu selon les normes ANSI/TIA-222-G-H-F et EN/1991-1-4 pour le support d'infrastructure de télécommunication

La tour de télécommunication monopôle (souvent appelée mât monopôle) est une structure autoportante à fût unique, conçue pour les zones urbaines et densément peuplées, caractérisée par sa forme cylindrique ou polygonale compacte. Contrairement aux tours treillis ouvertes, cette tour présente un fût unique plein/semi-plein, ce qui la rend visuellement discrète et idéale pour les endroits où l'espace est limité et l'esthétique est importante.

Description du produit

1. Détails clés :
Lieu d'origine : Hebei, Chine (continentale) ; Nom de marque : Jaoyao ou OEM ; Numéro de modèle : Tour de télécommunication

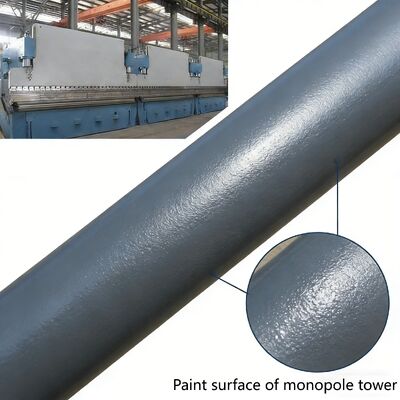

Traitement de surface : Galvanisé à chaud ou peint.
2. Emballage et livraison :
Détails de l'emballage : La tour de télécommunication sera groupée par cerclage galvanisé selon les exigences du client.
Livraison : Expédié sous 20 jours après paiement depuis le port de Tianjin
Éléments de la tour : Une tour en acier est séparée en plusieurs faisceaux.
Boulons : Le matériau d'emballage est un sac en nylon robuste ou un fût en acier.

Caractéristiques structurelles et de conception principales

• Forme à fût unique: Généralement des fûts cylindriques en acier laminé (ou polygonaux soudés), avec des diamètres allant de 0,5 à 2 m (ajustés en fonction de la hauteur de la tour).

• Plage de hauteur: 10 à 60 m (personnalisable pour les microstations 5G ou les centres de communication urbains).

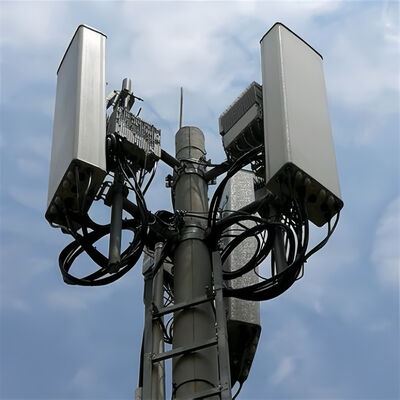

• Composants intégrés: Échelles d'escalade internes intégrées (avec systèmes antichute), supports d'antenne externes et camouflage optionnel (par exemple, habillages de panneaux publicitaires).

• Conception conique: Légèrement plus étroit en haut pour optimiser la résistance à la charge du vent (adapté aux conditions de vent urbaines jusqu'à 180 km/h).

⇔ Quel est le corps principal d'une tour monopôle ?

Le corps principal d'une tour monopôle est un fût plein/semi-plein unique et autoportant qui constitue la structure porteuse centrale de la tour, conçue pour un usage urbain. Il est généralement fabriqué à partir de tôles d'acier laminé à haute résistance (Q345B/ASTM A500 Grade B) et présente une forme cylindrique ou polygonale soudée (diamètres de 0,5 à 2 m, ajustés en fonction de la hauteur de la tour) avec une conception conique (légèrement plus étroite en haut) pour optimiser la résistance à la charge du vent (jusqu'à 180 km/h). Sa hauteur varie de 10 m à 60 m (personnalisable pour les microstations 5G ou les centres de communication urbains), et il sert de cadre fondamental pour l'intégration de tous les composants auxiliaires de la tour monopôle.

⇔ Qu'est-ce que la bride inférieure, l'échelle et la plateforme d'une tour monopôle ?

1. Bride inférieure: C'est un composant en acier robuste soudé à la base du fût principal du monopôle, agissant comme connexion critique entre le corps de la tour et la fondation en béton. Fabriquée en acier à haute résistance (correspondant au corps principal) et traitée avec des procédés anticorrosion, elle s'aligne avec les boulons d'ancrage de la fondation pour fixer la tour verticalement et transférer l'ensemble des charges structurelles et des équipements au sol, assurant ainsi la stabilité globale de la tour.

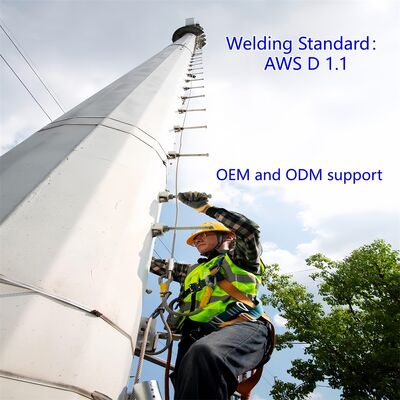

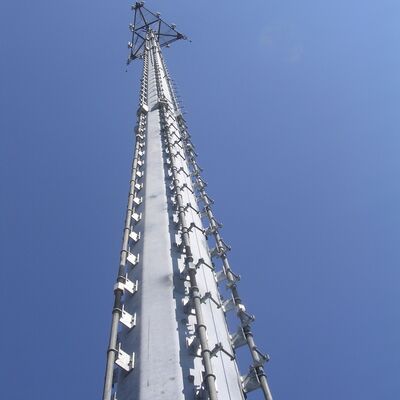

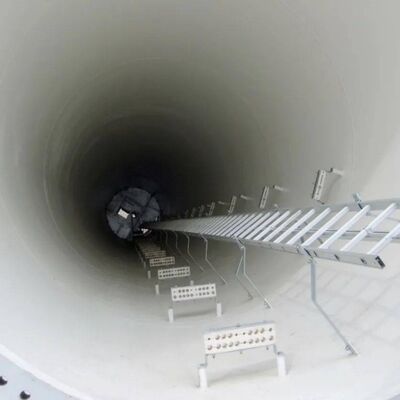

2. Échelle: Il s'agit d'une échelle d'escalade interne intégrée intégrée dans le fût principal du monopôle, construite en acier galvanisé résistant à la corrosion et équipée d'un système antichute professionnel. Exclusivement pour le personnel de maintenance certifié, elle offre un chemin d'accès vertical sûr pour l'inspection de la tour, l'installation et la réparation des équipements, et son intégrité est un point clé de la maintenance régulière de la tour.

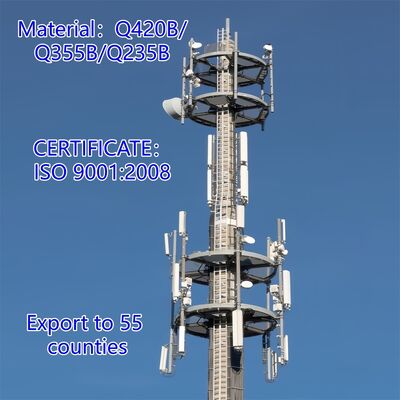

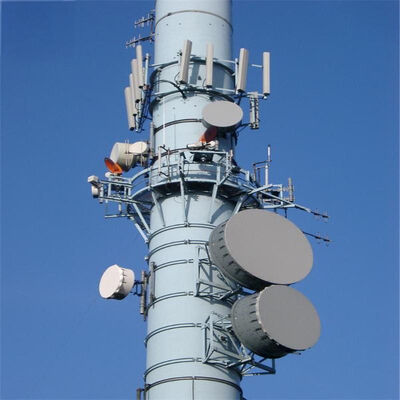

3. Plateforme: La tour monopôle est équipée de plateformes en acier compactes et intégrées (personnalisées selon les besoins du projet) montées sur le fût principal à des hauteurs désignées. Fabriquées en acier galvanisé pour plus de durabilité, ces plateformes servent d'espaces de travail stables pour l'installation, la maintenance et l'inspection des équipements de télécommunication (par exemple, antennes 5G, appareils micro-ondes) et des équipements de surveillance. Conçues pour s'adapter à l'empreinte ultra-compacte du monopôle, elles maximisent la commodité opérationnelle sans compromettre le design urbain épuré et discret de la tour.

⇔ Quel est le corps principal d'une tour monopôle après galvanisation à chaud ?

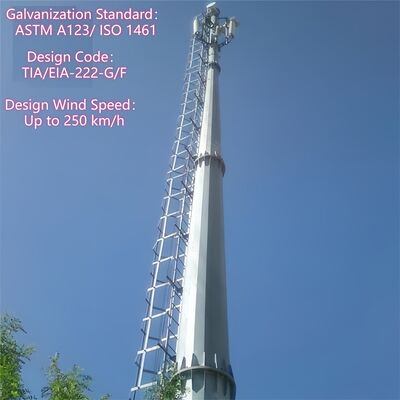

Après galvanisation à chaud, le corps principal de la tour monopôle reste le fût en acier cylindrique/polygonale unique (fabriqué à partir de tôles d'acier laminé à haute résistance Q345B/ASTM A500 Grade B) avec une conception conique, et sa forme structurelle, ses dimensions et ses performances porteuses sont entièrement préservées. Le changement clé est que toute sa surface en acier est recouverte d'un revêtement de zinc uniforme et dense conformément à la norme ASTM A123. Cette couche galvanisée forme une barrière anticorrosion qui protège efficacement le substrat en acier des polluants urbains, de l'humidité et de l'érosion environnementale extérieure, prolongeant la durée de vie du corps principal à plus de 25 ans. Le corps principal galvanisé conserve également la rigidité structurelle du fût en acier d'origine, et toutes les soudures (conformes à AWS D1.1) sont également galvanisées pour assurer une performance anticorrosion constante et l'intégrité structurelle globale du corps de la tour.
