Conception de mât de télécommunication monopode à arbre unique, optimisée pour les sites sensibles sur le plan esthétique et les zones urbaines à espace limité

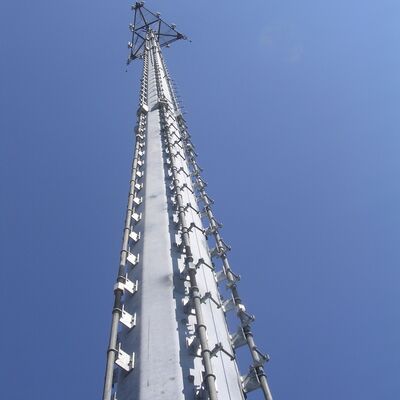

Le mât de télécommunication monopode (souvent appelé monopode de télécommunication) est une structure autoportante à arbre unique, conçue pour les zones urbaines et densément peuplées, définie par sa forme cylindrique ou polygonale compacte. Contrairement aux mâts treillis ouverts, ce mât présente un arbre unique plein/semi-plein, ce qui le rend visuellement discret et idéal pour les endroits restreints en espace et sensibles sur le plan esthétique.

Description du produit

1. Détails clés :
Lieu d'origine : Hebei, Chine (continentale) ; Nom de marque : Jaoyao ou OEM ; Numéro de modèle : Mât de télécommunication

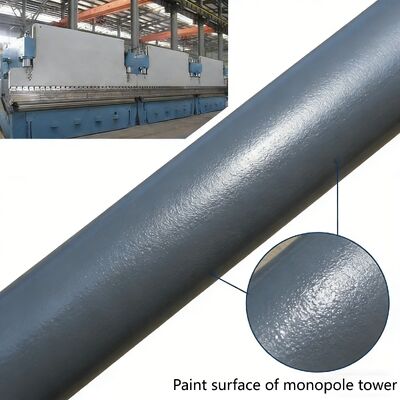

Traitement de surface : Galvanisé à chaud ou peint.
2. Emballage et livraison :
Détails de l'emballage : Le mât de télécommunication sera groupé par cerclage galvanisé selon les exigences du client.
Livraison : Expédié sous 20 jours après paiement depuis le port de Tianjin
Éléments du mât : Un mât en acier est séparé en plusieurs faisceaux.
Boulons : Le matériau d'emballage est un sac en nylon robuste ou un fût en acier.

Caractéristiques structurelles et de conception principales

• Forme à arbre unique: Généralement des arbres cylindriques en acier laminé (ou polygonaux soudés), avec des diamètres allant de 0,5 à 2 m (dimensionnés en fonction de la hauteur du mât).

• Plage de hauteur: 10 à 60 m (personnalisable pour les microstations 5G ou les centres de communication urbains).

• Composants intégrés: Échelles d'escalade internes intégrées (avec systèmes anti-chute), supports d'antenne externes et camouflage optionnel (par exemple, habillages de panneaux publicitaires).

• Conception conique: Légèrement plus étroit en haut pour optimiser la résistance à la charge du vent (adapté aux conditions de vent urbaines jusqu'à 180 km/h).

⇔ Quel est le corps principal d'un mât monopode ?

Le corps principal d'un mât monopode est un arbre unique, autoportant, plein/semi-plein qui constitue la structure porteuse centrale du mât, conçue pour un usage urbain. Il est généralement fabriqué à partir de tôles d'acier laminé à haute résistance (Q345B/ASTM A500 Grade B) et présente une forme cylindrique ou polygonale soudée (diamètres de 0,5 à 2 m, dimensionnés en fonction de la hauteur du mât) avec une conception conique (légèrement plus étroite en haut) pour optimiser la résistance à la charge du vent (jusqu'à 180 km/h). Sa hauteur varie de 10 m à 60 m (personnalisable pour les microstations 5G ou les centres de communication urbains), et il sert de cadre fondamental pour l'intégration de tous les composants auxiliaires du mât monopode.

⇔ Qu'est-ce que la bride inférieure, l'échelle et la plateforme d'un mât monopode ?

1. Bride inférieure: C'est un composant en acier robuste soudé à la base de l'arbre principal du monopode, agissant comme connexion critique entre le corps du mât et la fondation en béton. Fabriqué en acier à haute résistance (correspondant au corps principal) et traité avec des procédés anticorrosion, il s'aligne avec les tirefonds de la fondation pour fixer le mât verticalement et transférer toutes les charges structurelles et d'équipement au sol, assurant la stabilité globale du mât.

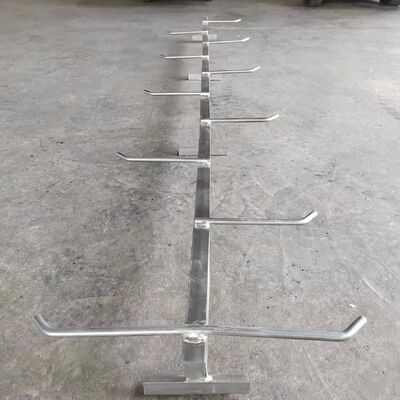

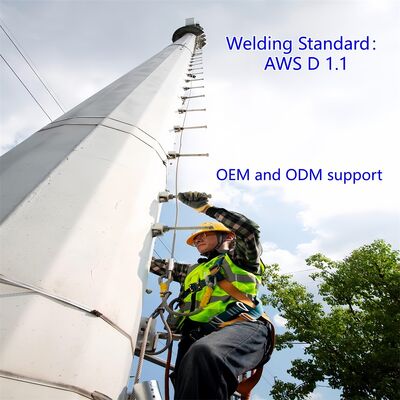

2. Échelle: Il s'agit d'une échelle d'escalade interne intégrée intégrée dans l'arbre principal du monopode, construite en acier galvanisé résistant à la corrosion et équipée d'un système professionnel anti-chute. Exclusivement pour le personnel de maintenance certifié, elle offre un chemin d'accès vertical sûr pour l'inspection du mât, l'installation et la réparation des équipements, et son intégrité est un point clé de la maintenance régulière du mât.

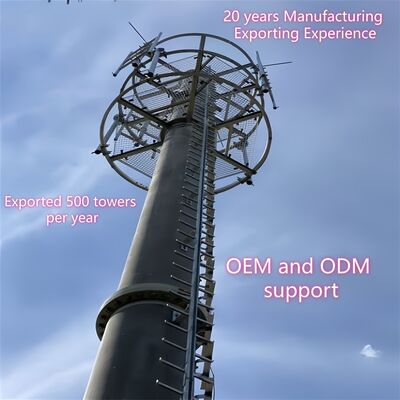

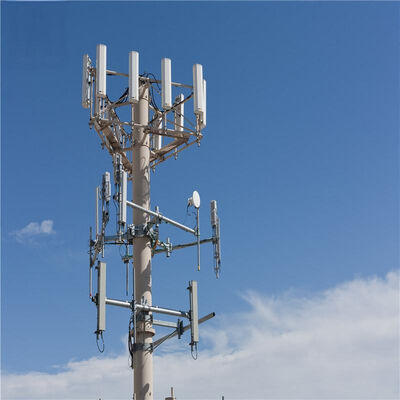

3. Plateforme: Le mât monopode est équipé de plateformes en acier compactes et intégrées (personnalisées selon les besoins du projet) montées sur l'arbre principal à des hauteurs désignées. Fabriquées en acier galvanisé pour la durabilité, ces plateformes servent d'espaces de travail stables pour l'installation, la maintenance et l'inspection des équipements de télécommunication (par exemple, antennes 5G, appareils micro-ondes) et des équipements de surveillance. Conçues pour s'adapter à l'empreinte ultra-compacte du monopode, elles maximisent la commodité opérationnelle sans compromettre le design urbain épuré et discret du mât.

⇔ Quel est le corps principal d'un mât monopode après galvanisation à chaud ?

Après galvanisation à chaud, le corps principal du mât monopode reste l'arbre en acier cylindrique/polygonale unique (fabriqué à partir de tôles d'acier laminé à haute résistance Q345B/ASTM A500 Grade B) avec une conception conique, et sa forme structurelle, ses dimensions et ses performances porteuses sont entièrement préservées. Le changement clé est que toute sa surface en acier est recouverte d'un revêtement de zinc uniforme et dense conformément à la norme ASTM A123. Cette couche galvanisée forme une barrière anticorrosion qui protège efficacement le substrat en acier des polluants urbains, de l'humidité et de l'érosion environnementale extérieure, prolongeant la durée de vie du corps principal à plus de 25 ans. Le corps principal galvanisé conserve également la rigidité structurelle de l'arbre en acier d'origine, et tous les joints soudés (conformes à AWS D1.1) sont également galvanisés pour assurer une performance anticorrosion constante et l'intégrité structurelle globale du corps du mât.
