Tour de fil galvanisé à chaud de 30 m à 100 m pour la surveillance de la sécurité des frontières et la communication à longue distance

JIAYAO CO., LTD.

Caractéristiques structurelles et de conception principales

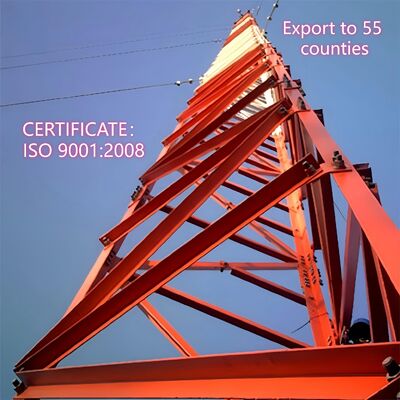

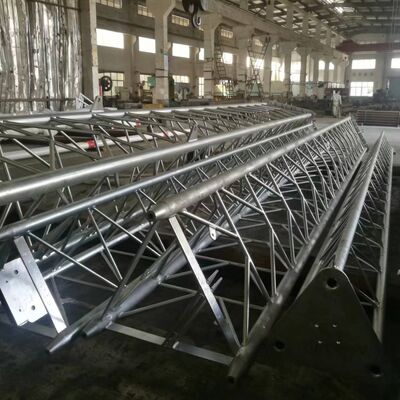

• Corps de mât élancé: Construit sous forme de structure tubulaire ou en treillis d'acier (plus étroite que les tours autoportantes), avec une forme effilée pour optimiser la répartition des charges.

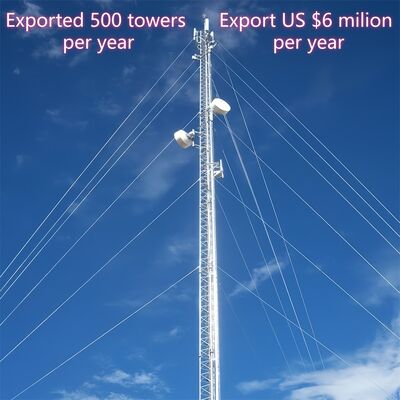

• Système de haubanage: Plusieurs ensembles de câbles en acier sont fixés au mât à des intervalles de 20 à 30 m, ancrés au sol à des angles de 45 à 60° pour résister aux forces du vent/sismiques.

• Plage de hauteur: S'étend de 30 m à plus de 200 m (plus haut que la plupart des tours autoportantes), personnalisable selon les besoins spécifiques.

• Accessoires: Comprend des échelles d'escalade, des supports d'antenne, des chemins de câbles et des feux d'avertissement d'aviation (pour les hauteurs > 60 m).

Matériaux et normes clés

• Corps du mât: Acier de construction galvanisé (ASTM A36/S235JR) pour la résistance à la corrosion et la solidité.

• Câbles de haubanage: Câbles en acier à haute résistance (ASTM A475) avec revêtements de zinc/polymère pour la durabilité.

• Ancres: Ancres robustes en béton/acier pour fixer les câbles, conçues pour les charges de tension.

• Conformité: Conforme à la norme IEC 62305 (protection contre la foudre) et aux codes locaux de sécurité des bâtiments.

Scénarios d'application principaux

• Radiodiffusion/Télécommunications: Supporte des antennes TV/radio et des émetteurs micro-ondes longue distance (maximise la couverture du signal grâce à la hauteur).

• Surveillance météorologique: Héberge des capteurs météorologiques/radars à haute altitude pour des données atmosphériques précises.

• Navigation aérienne: Monte des balises d'aviation dans des zones reculées (montagnes, côtes).

• Recherche scientifique: Déploie des instruments atmosphériques (moniteurs d'ozone) au-dessus des interférences terrestres.

1. Spécifications

Quel est le corps du mât d'une tour haubanée ?

Le corps du mât d'une tour haubanée (pylône haubané) est la structure centrale élancée porteuse qui supporte les antennes, les capteurs ou d'autres équipements, s'appuyant sur des câbles de haubanage externes pour la stabilité latérale (plutôt que sur une rigidité autoportante). Généralement construite sous forme de structure tubulaire ou en treillis d'acier, elle est plus étroite que les tours autoportantes et présente une conception effilée (plus large à la base, plus étroite au sommet) pour optimiser la répartition des charges et la résistance au vent. Le corps du mât est fabriqué en acier de construction galvanisé (conforme aux normes ASTM A36/S235JR) pour garantir la résistance à la corrosion et la durabilité à long terme dans les environnements extérieurs. Il sert de base de montage pour les accessoires clés tels que les échelles d'escalade, les supports d'antenne et les chemins de câbles, et sa conception modulaire permet une personnalisation des hauteurs allant de 30 m à plus de 200 m, adaptée à des applications telles que la radiodiffusion, les télécommunications ou la surveillance météorologique.

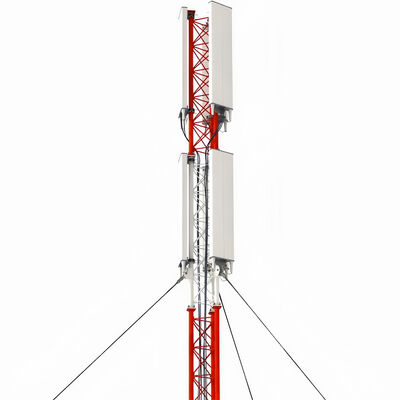

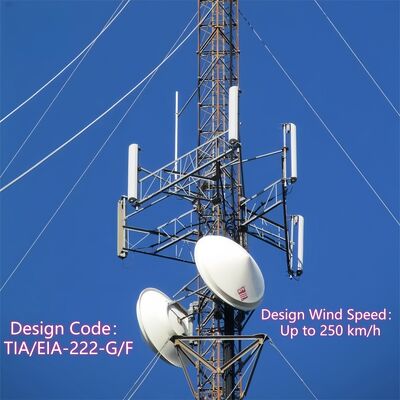

Comment monter une antenne sur une tour haubanée ?

Le montage d'une antenne sur une tour haubanée suit un processus structuré et conforme aux normes de sécurité, aligné sur la conception de la tour et les normes de l'industrie :

1. Préparation avant installation: Vérifier la capacité portante de la tour pour s'assurer qu'elle peut supporter le poids de l'antenne (y compris le matériel et les câbles associés). Inspecter le corps de la tour pour détecter toute corrosion, dommage structurel ou connexion lâche, et confirmer la conformité aux codes de sécurité locaux (par exemple, IEC 62305 pour la protection contre la foudre).
2. Installation du support d'antenne: Fixer des supports d'antenne dédiés (accessoires intégrés de la tour) à des points prédéterminés sur le corps de la tour. Ces supports sont généralement fixés à l'aide de boulons haute résistance compatibles avec la structure en acier galvanisé de la tour, garantissant une connexion solide qui résiste aux forces du vent et aux vibrations.
3. Levage et positionnement de l'antenne: Utiliser des grues ou des équipements de levage spécialisés pour hisser l'antenne à la hauteur cible (choisie stratégiquement pour une couverture de signal optimale). Aligner l'antenne avec la direction de transmission/réception prévue, en utilisant des outils laser ou des aligneurs pour plus de précision.
4. Fixation de l'antenne: Fixer l'antenne aux supports préinstallés à l'aide de matériel compatible, en serrant les boulons au couple spécifié pour éviter tout mouvement. S'assurer que l'antenne est de niveau et stable, sans oscillation susceptible d'affecter les performances ou l'intégrité structurelle.
5. Routage et intégration des câbles: Acheminer les câbles de signal ou les feeders à travers les chemins de câbles intégrés de la tour pour les protéger des dommages environnementaux. Connecter les câbles à l'antenne et les faire descendre vers les équipements au sol, en assurant une isolation et une étanchéité appropriées aux points de connexion.
6. Inspection finale: Effectuer une vérification visuelle de l'antenne, des supports et des câbles pour confirmer la sécurité de l'installation. Tester la transmission/réception du signal de l'antenne pour vérifier sa fonctionnalité, et s'assurer que tous les protocoles de sécurité (par exemple, protection contre les chutes pour les travailleurs) sont respectés tout au long du processus.

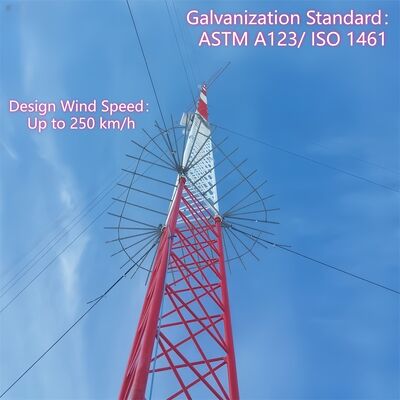

Quel est le dispositif anti-escalade sur une tour haubanée ?

Le dispositif anti-escalade pour une tour haubanée est un composant de sécurité spécialisé installé sur le corps de la tour pour empêcher tout accès non autorisé et réduire les risques de chute. Les conceptions courantes comprennent :

• Colliers/jupe anti-escalade: Barrières circulaires ou coniques en acier montées près de la base de la tour (généralement à 2 à 3 m au-dessus du sol) pour bloquer les tentatives d'escalade en empêchant les prises de mains ou de pieds.
• Dispositifs de dissuasion à pointes ou dentelés: Pièces métalliques pointues non létales fixées sur les sections inférieures de la tour ou sur les échelles pour décourager l'escalade non autorisée.
• Accès verrouillé: Si la tour est équipée d'un panneau d'accès au niveau du sol ou d'une entrée par échelle, une porte verrouillée restreint l'accès au personnel certifié uniquement.

Ces dispositifs sont construits à partir de matériaux résistants à la corrosion (par exemple, acier galvanisé, assorti au corps de la tour) pour résister aux conditions extérieures. Leur objectif principal est d'améliorer la sécurité en empêchant l'escalade accidentelle ou intentionnelle par des personnes non formées, conformément aux codes locaux de sécurité des bâtiments et à la réduction de la responsabilité pour les opérateurs de tours.

Comment connecter un câble de haubanage et une tour haubanée ?

La connexion des câbles de haubanage à une tour haubanée implique un processus sécurisé et porteur pour garantir que les câbles peuvent stabiliser efficacement la tour contre les forces du vent et sismiques :

1. Préparation: Sélectionner des câbles de haubanage en acier à haute résistance (conformes à la norme ASTM A475) avec des revêtements de zinc ou de polymère pour la durabilité. S'assurer que le corps de la tour dispose de points de fixation préfabriqués (par exemple, pattes, supports ou traverses) à des intervalles de 20 à 30 m, comme spécifié dans la conception de la tour.
2. Installation du matériel de fixation: Monter des supports de câble de haubanage robustes ou des chapes sur les points de fixation prédéterminés de la tour à l'aide de boulons haute résistance (compatibles avec la structure en acier galvanisé de la tour). Ces supports sont conçus pour répartir uniformément la tension sur le corps de la tour.
3. Terminaison du câble: Utiliser des raccords de terminaison professionnels (par exemple, manchons à sertir, serre-câbles ou cosses) pour sécuriser l'extrémité de chaque câble de haubanage. Les manchons à sertir sont sertis sur le câble pour une connexion permanente et à haute résistance, tandis que les serre-câbles permettent un réglage de la tension.
4. Connexion et mise sous tension: Fixer l'extrémité terminée du câble de haubanage au support de la tour à l'aide d'une manille ou d'un axe, en assurant un ajustement sûr sans jeu. Utiliser un outil de mise sous tension (par exemple, un tendeur à vis ou un palan) pour régler la tension du câble selon les spécifications de conception, ce qui est essentiel pour équilibrer les forces latérales sur la tour.
5. Vérification: Vérifier que la connexion est alignée avec la structure effilée de la tour et que le câble est tendu uniformément (en évitant le sur-serrage, qui pourrait solliciter le corps de la tour). Confirmer que le matériel et les raccords de terminaison sont résistants à la corrosion et conformes aux normes de sécurité de la tour.

Comment connecter un câble de haubanage et un boulon d'ancrage de haubanage ?

La connexion des câbles de haubanage aux boulons d'ancrage de haubanage (ancres au sol) est une étape essentielle pour transférer la tension du câble au sol, assurant ainsi la stabilité de la tour :

1. Préparation de l'ancre: S'assurer que l'ancre au sol (ancre robuste en béton ou en acier, conçue pour les charges de tension) est correctement installée dans le sol à un angle de 45 à 60° par rapport au câble de haubanage. L'ancre doit être complètement durcie (pour le béton) et solidement ancrée pour résister aux forces de traction.
2. Exposition du boulon d'ancrage: S'assurer que le boulon supérieur de l'ancre (boulon d'ancrage de haubanage) dépasse du sol et est fileté pour accueillir le matériel de connexion. Le boulon doit être en acier haute résistance pour supporter la tension du câble de haubanage.
3. Terminaison du câble: Terminer l'extrémité libre du câble de haubanage en utilisant les mêmes raccords haute résistance (manchons à sertir, serre-câbles ou cosses) que ceux utilisés pour la connexion à la tour, en assurant une extrémité sécurisée et porteuse.
4. Assemblage du matériel de connexion: Fixer un tendeur à vis (pour le réglage de la tension) et une manille à l'extrémité du câble de haubanage. Le tendeur à vis se connecte au boulon d'ancrage de haubanage via un écrou ou une rondelle, permettant un réglage fin de la tension du câble.
5. Mise sous tension et sécurisation: Utiliser le tendeur à vis pour mettre le câble de haubanage sous tension selon les spécifications requises, en s'assurant qu'il résiste aux forces latérales sans tirer l'ancre. Une fois sous tension, bloquer le tendeur à vis avec des goupilles ou des contre-écrous pour éviter tout desserrage au fil du temps.
6. Vérification finale: Vérifier que la connexion est sécurisée, que l'ancre ne montre aucun signe de mouvement et que le câble de haubanage est aligné à l'angle correct de 45 à 60°. Inspecter la corrosion sur le boulon, le matériel et la terminaison du câble, en assurant la conformité à la norme IEC 62305 et aux codes de sécurité locaux.

Veuillez cliquer ici pour plus d'informations!!!!!!

3. Clients coopératifs

4. Certifications

5. Nos services

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunication, approuvé par la norme ISO9001. Nous nous engageons à fournir à nos clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays.
Nous sommes spécialisés dans la conception et la fabrication de tours en acier d'angle, de tours en acier tubulaire, de tours monopodes, de tours en forme de pin, de tours haubanées et de tours de garde. Nos départements comprennent la conception, la R&D, l'inspection, le laboratoire, le contrôle qualité, la galvanisation et les départements des tours en acier. Nos matières premières proviennent de célèbres aciéries en Chine : HBIS Group, Baowu Steel Group, Shougang Group.

Si vous en avez besoin, nous vous accueillerons 24 heures sur 24 !
