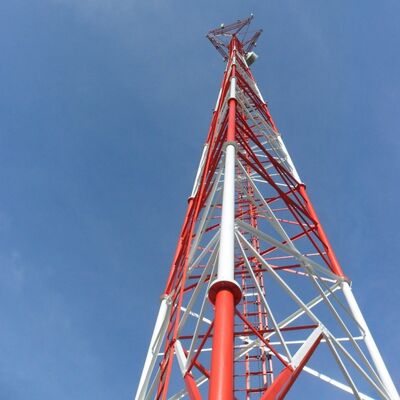

Fabricant de tours d'antenne de télécommunication tubulaires en acier galvanisé autoportant à 3 pieds pour la 5G Wifi

JIAYOA CO.,LTD

Nous sommes spécialisés dans la conception et la fabrication de tours en acier personnalisées pour les applications de télécommunication, de surveillance, d'observation et de sécurité. Ci-dessous les informations détaillées sur le produit :

1. Détails clés :
Lieu d'origine : Hebei, Chine (continentale) ; Marque : Jaoyao ou OEM ; Numéro de modèle : Tour de télécommunication
Traitement de surface : Galvanisé à chaud ou peint.
2. Emballage et livraison :
Détails de l'emballage : La tour de télécommunication sera groupée par cerclage galvanisé selon les exigences du client.
Livraison : Expédié sous 20 jours après paiement depuis le port de Tianjin
Éléments de la tour : Une tour en acier est séparée en plusieurs faisceaux.
Boulons : Le matériau d'emballage est un sac en nylon robuste ou un fût en acier.
3. Données techniques

Quelle est la structure en treillis d'une tour tubulaire en acier à 3 pieds ?

La structure en treillis d'une tour tubulaire en acier à 3 pieds est un cadre semblable à une ferme qui relie les trois pieds tubulaires verticaux de la tour. Composés de tubes d'acier creux plus petits (conformes au matériau des pieds principaux, par exemple, tubes d'acier sans soudure/soudés), ces éléments de treillis forment des connexions horizontales et diagonales entrecroisées entre les trois pieds, créant un motif triangulaire semblable à une toile sur toute la hauteur de la tour. Cette structure fonctionne en tandem avec la conception effilée de la tour (plus large à la base, plus étroite au sommet) pour répartir les charges verticales (poids de la tour, poids de l'équipement) et les forces latérales (vent, activité sismique) uniformément sur les trois pieds. Le treillis tubulaire améliore non seulement la rigidité et la stabilité structurelles, mais optimise également les performances aérodynamiques — réduisant la traînée du vent de 30 % par rapport aux structures en treillis d'acier angulaires traditionnelles — ce qui rend la tour hautement adaptable aux environnements difficiles ou venteux. De plus, l'utilisation d'éléments tubulaires garantit que la structure est légère tout en maintenant une capacité de charge élevée.

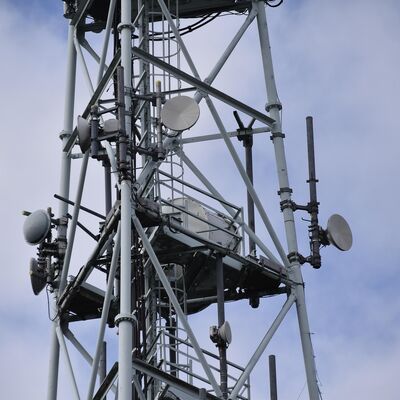

Comment monter la parabole MW sur la tour tubulaire en acier à 3 pieds ?

Le montage d'une parabole micro-ondes (MW) sur une tour tubulaire en acier à 3 pieds suit un processus sûr et standardisé, aligné sur la conception structurelle de la tour et les normes de l'industrie :

1. Vérification pré-installation: Confirmer la capacité portante de la tour (conformément aux normes TIA-222-G et GB 50017) pour s'assurer qu'elle peut supporter la parabole MW, le matériel de montage et les charges associées. Inspecter les supports d'antenne pré-installés de la tour (accessoires intégrés) pour leur intégrité structurelle.
2. Préparation du support: Utiliser les supports d'antenne dédiés de la tour (ou des supports fabriqués sur mesure compatibles avec le treillis tubulaire) et les fixer aux pieds principaux de la tour ou aux treillis en utilisant des boulons de haute résistance de nuance 8.8 (ISO 898). S'assurer que les supports sont alignés avec le chemin de communication point à point prévu et serrés au couple spécifié.
3. Levage et positionnement de la parabole: Utiliser des grues ou des équipements de levage spécialisés pour hisser la parabole MW à la hauteur cible (généralement près des sections supérieures de la tour ou sur une plateforme de maintenance). Ajuster l'azimut et l'élévation de la parabole pour l'aligner avec le point de réception/transmission, en utilisant des outils d'alignement laser pour la précision.
4. Fixation sécurisée: Fixer la parabole MW aux supports montés à l'aide de matériel compatible, en assurant une connexion serrée et sans jeu. Revérifier le couple des boulons avec des outils calibrés pour se conformer aux normes de soudage et de fixation AWS D1.1.
5. Routage des câbles: Acheminer les câbles de signal et d'alimentation de la parabole à travers les systèmes de gestion de câbles intégrés de la tour (ou le long de chemins protégés sur la structure en treillis) pour éviter l'exposition aux dommages environnementaux. S'assurer que les câbles sont correctement isolés et imperméabilisés aux points de connexion.
6. Inspection finale: Effectuer une vérification visuelle de la parabole, des supports et des connexions pour confirmer la stabilité. Tester la transmission du signal pour vérifier l'alignement et la fonctionnalité. Respecter les protocoles de sécurité (par exemple, protection contre les chutes pour les travailleurs) tout au long de l'installation.

Structure principale de la tour tubulaire en acier à 3 pieds ?

La structure principale d'une tour tubulaire en acier à 3 pieds est un système autoportant à cadre triangulaire conçu pour la stabilité, la capacité portante et l'efficacité aérodynamique, composé de trois éléments principaux :

• Trois pieds tubulaires verticaux: Les éléments porteurs principaux, fabriqués à partir de tubes d'acier sans soudure ou soudés (conformes aux normes Q345B/ASTM A500). Disposés en configuration triangulaire, ces pieds transfèrent le poids total de la tour (y compris l'équipement et les charges environnementales) à la fondation.
• Treillis tubulaires: Tubes d'acier creux plus petits qui relient les trois pieds principaux horizontalement et diagonalement. Ce système de treillis entrecroisé répartit les charges uniformément, améliore la rigidité structurelle et réduit la résistance au vent, formant le motif de treillis caractéristique de la tour.
• Cadre effilé et connexions à brides: La tour se rétrécit progressivement de la base au sommet (base plus large, sommet plus étroit) pour optimiser la résistance aux vents forts (jusqu'à 200 km/h) et aux tremblements de terre. Les segments de tour sont assemblés via des brides boulonnées à haute résistance, assurant un assemblage sûr et réduisant les risques de maintenance.

Ces composants forment l'ossature structurelle, avec des accessoires intégrés (par exemple, plateformes, échelles) ajoutant un support fonctionnel sans compromettre l'intégrité de la structure principale.

Plateforme, échelle

A. Plateforme

• Objectif: Sert d'espace de travail stable en hauteur pour l'installation, la maintenance ou l'inspection de paraboles MW, d'antennes, de capteurs ou d'autres équipements. Elle offre également un point de repos sûr pour les travailleurs lors de l'accès à la tour.
• Caractéristiques de conception: Fabriquée en acier galvanisé (conformément à l'ASTM A123 pour la résistance à la corrosion) et intégrée à la structure en treillis à des hauteurs spécifiées. Équipée de garde-corps pour prévenir les chutes et de surfaces antidérapantes pour la stabilité des travailleurs. Conçue pour supporter le poids des travailleurs, des outils et des équipements, conformément à la capacité portante globale de la tour. Peut inclure des trappes d'accès pour faciliter le déplacement entre les sections de la tour.
• Avantage clé: Positionnée stratégiquement près des points de montage des équipements pour rationaliser les tâches de maintenance, améliorant ainsi l'efficacité opérationnelle.

B. Échelle

• Objectif: Un système d'accès de sécurité dédié qui permet aux travailleurs de grimper sur la tour pour atteindre les plateformes, les équipements ou les sections supérieures pour l'installation, l'inspection ou les réparations.
• Caractéristiques de conception: Construite en acier galvanisé pour la durabilité et la résistance à la corrosion, avec des barreaux espacés uniformément (conformément aux normes de sécurité de l'industrie) pour une montée confortable. Équipée de mécanismes anti-chute (par exemple, guides de câble pour harnais de sécurité) pour minimiser les risques de chute — conformément à la spécification de conception de la tour "échelle anti-chute". Fixée verticalement aux pieds principaux ou aux treillis, assurant un chemin sûr et stable.
• Conformité: Conçue conformément aux réglementations de sécurité et aux normes de conception des tours (par exemple, TIA-222-G, GB 50017), privilégiant la protection des travailleurs lors de l'accès vertical.

Ensemble, la plateforme et l'échelle améliorent l'utilité de la tour en permettant un accès sûr et efficace aux équipements en haute altitude, en soutenant l'exploitation et la maintenance continues tout en respectant les exigences de sécurité et de durabilité de l'industrie.

Veuillez cliquer ici pour plus d'informations !!!

Visites clients

Assemblage,Test de tour en acier galvanisé

Certifications

Veuillez cliquer ici pour plus d'informations !!!

Types de produits personnalisés et avantages

Tour autoportante 
La tour autoportante est généralement une tour à 3 ou 4 pieds, et son matériau est un tube d'acier ou un acier d'angle. Quant à la connexion, la tour tubulaire est connectée par bride, et la tour en acier d'angle est connectée par des écrous et des boulons. 
Caractéristiques : 
1. Petit coefficient de charge de vent, forte résistance au vent. 
2. Économie de ressources foncières, emplacement pratique. 
Transport et installation pratiques. 

Tour en tube d'acier
La tour tubulaire fait référence à une structure en acier autoportante de grande hauteur avec une colonne de tour en tubes d'acier et une section de corps de tour de forme triangulaire. Ses principales caractéristiques sont que la colonne de la tour à trois tubes est en tubes d'acier et que la section du corps de la tour est de forme triangulaire, ce qui est une structure de grande hauteur différente de l'acier d'angle.

Tour monopôle 
La tour à tube unique, également appelée tour monopôle, est un type couramment utilisé, avec une belle apparence, couvrant une petite surface de 9 à 18 mètres carrés, rentable, et est adoptée par la majorité des constructions. Le corps de la tour adopte une section plus raisonnable, qui est connectée par des boulons à haute résistance. Elle présente les caractéristiques d'une installation facile et peut s'adapter à une variété de sites complexes. 

Tour haubanée 
La tour haubanée a une apparence nouvelle, et sa plus grande caractéristique est renforcée par l'utilisation de câbles d'acier. La tour haubanée est un type courant de tour de communication, économique et pratique. Elle est plus légère et moins chère que les autres. Elle est très adaptée aux vastes zones géographiques. 

Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement environnant et jouant un rôle important dans de multiples domaines. Sa conception met l'accent sur l'harmonie et l'unité avec l'environnement naturel, et le style architectural est généralement coordonné avec l'environnement environnant. Les tours d'observation sont généralement composées de corps de tour, de plateformes, de tours et d'échelles, avec des structures compactes et durables.

Tour arbre camouflée
La tour arbre camouflée est également une sorte d'arbre artificiel de tour bionique, à la base comme un vrai, plus une conception méticuleuse, lorsqu'elle est placée parmi les vrais arbres dans une zone touristique, un parc et une place, elle fera partie de la nature. 
Caractéristiques : 
1. Structure exquise et apparence magnifique. 
2. Stabilité structurelle solide et longue durée de vie. 
3. Petite surface couverte et grand effet économique.

Nos services

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunication approuvé par ISO9001. Nous nous engageons à fournir aux clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays.
Nous sommes spécialisés dans la conception et la fabrication de tours en acier d'angle, de tours en tube d'acier, de tours monopôles, de tours en pin, de tours haubanées et de tours de garde. Nos départements comprennent la conception, la R&D, l'inspection, le laboratoire, le contrôle qualité, la galvanisation et les départements de tours en acier. Nos matières premières proviennent de célèbres aciéries en Chine : HBIS Group, Baowu Steel Group, Shougang Group.
​

Si vous en avez besoin, nous vous accueillerons 24 heures sur 24 !
