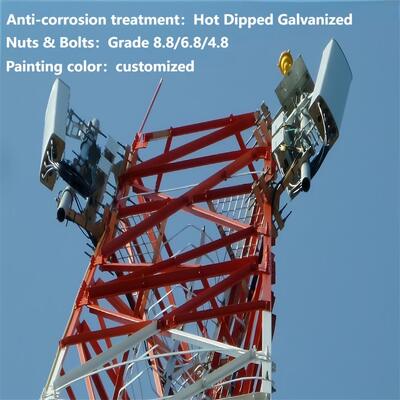

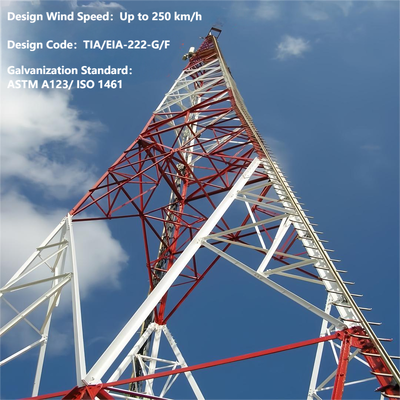

Tour en acier d'angle à 3 pattes galvanisée par immersion chaude rentable pour 5G rural

Tour en acier d'angle à 3 pattes galvanisée par immersion chaude rentable pour 5G rural

La tour angulaire en acier à 3 piedsappartient au domaine technique de la fabrication d'équipements de communication, concerne en particulier une tour de communication sans fil triangulaire, comprend un corps de tour, un paratonnerre, le corps de la tour est formé par un tour de corps de tour triangulaire, le pied de tour du corps de tour est fixé au sol, un paratonnerre s'étend hors du haut du corps de tour, le corps de tour est le tour de corps de tour de pente égale ou de pente variable unique, la section transversale du corps de tour est en acier d'angle, un triangle équilatéral de structure d'enceinte à barres transversales, le corps de tour est pourvu d'une pluralité de plates-formes d'exploitation séquentiellement du haut vers en bas. Le modèle d'utilité révèle qu'une tour de communication sans fil triangulaire présente les avantages de sécurité et de fiabilité, ainsi qu'une structure simple.
Description du produit

Qu'est-ce qu'un corps de tour angulaire en acier à 3 pieds ?

Le corps d'une tour angulaire en acier à 3 pieds constitue la structure porteuse centrale de la tour, caractérisée par une configuration triangulaire. Il se compose de trois pieds (ou colonnes) verticaux en acier reliés au sommet, avec des éléments de connexion angulaires supplémentaires en acier reliant les pieds sur toute la hauteur. Généralement fabriqué à partir de sections en acier galvanisé, le corps est conçu pour résister efficacement aux charges verticales (par exemple, le poids des antennes, de l'équipement et de la tour elle-même) et aux charges horizontales (par exemple, le vent, la neige ou les forces sismiques). Sa conception angulaire et son cadre triangulaire offrent une stabilité exceptionnelle, même dans des conditions environnementales difficiles, tandis que l'acier galvanisé assure une résistance à la corrosion et une durabilité à long terme. Le corps sert de structure de support principale pour le montage d'équipements de communication, de transmission de puissance ou de surveillance.

Qu'est-ce qu'un pied de tour angulaire en acier à 3 pieds ?

Le « pied » d'une tour angulaire en acier à 3 pieds fait référence à la partie de base de chaque pied vertical, qui fait interface avec les fondations de la tour. Il s'agit d'un élément essentiel chargé de transférer tout le poids de la tour et ses charges (équipements, vent, etc.) vers la fondation sous-jacente, garantissant ainsi que la structure est solidement ancrée au sol. Les pieds sont généralement conçus avec des plaques de connexion, des boulons ou des points d'ancrage qui se fixent fermement au béton ou à la fondation renforcée. Construits en acier galvanisé à haute résistance (conforme au corps de la tour), les pieds sont conçus pour résister aux forces de cisaillement, de tension et de compression, empêchant ainsi la tour de se déplacer ou de basculer. Leur conception est adaptée aux conditions géologiques du site, assurant une compatibilité avec la fondation pour une stabilité maximale.

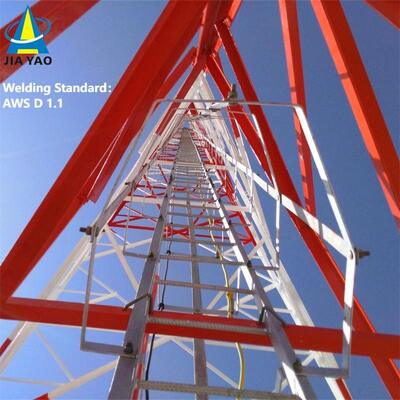

Qu'est-ce que l'échelle et le chemin de câbles d'une tour en acier angulaire à 3 pieds ?

• Échelle: Un composant d'accès de sécurité installé le long du corps de la tour, offrant un chemin sécurisé permettant aux travailleurs de grimper jusqu'au sommet (ou aux plates-formes intermédiaires) pour l'installation, la maintenance ou l'inspection. Les échelles sont généralement fabriquées en acier galvanisé pour plus de résistance à la corrosion et de solidité, avec des barreaux espacés à intervalles standard pour une montée confortable. Ils peuvent inclure des dispositifs de sécurité tels que des mains courantes, des systèmes antichute ou des cages pour protéger les travailleurs des chutes.
• Chemin de câbles: Un canal ou un plateau structurel monté sur le corps de la tour, conçu pour organiser, soutenir et protéger les câbles (par exemple, les câbles de communication, les câbles d'alimentation ou les fils de signal) qui circulent entre la base de la tour et l'équipement au sommet. Les chemins de câbles maintiennent les câbles propres, évitent les enchevêtrements ou les dommages dus à des facteurs environnementaux (vent, pluie, rayonnement UV) et facilitent un accès facile pour la maintenance. Comme les autres composants de la tour, ils sont souvent fabriqués en acier galvanisé pour garantir la durabilité et la compatibilité avec la conception résistante à la corrosion de la tour. Ensemble, l'échelle et le chemin de câbles améliorent la fonctionnalité de la tour en permettant un accès sécurisé et une gestion efficace des câbles.

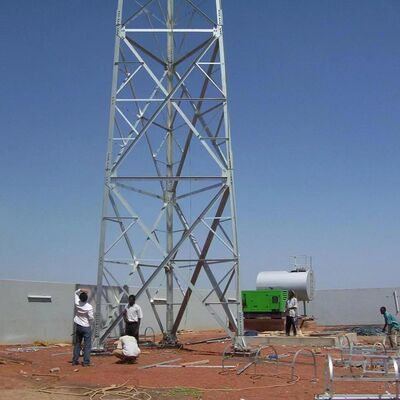

Comment installer une tour angulaire en acier à 3 pieds ?

L'installation d'une tour angulaire en acier à 3 pieds suit un processus systématique et axé sur la sécurité :

1. Étude du site et préparation des fondations: Tout d'abord, effectuez une étude détaillée du site pour déterminer l'emplacement optimal, évaluer les conditions géologiques et identifier les contraintes environnementales ou structurelles potentielles (par exemple, vitesses du vent, activité sismique). Ensuite, construisez une fondation robuste (généralement en béton ou en béton armé) adaptée aux exigences de poids et de charge de la tour. La fondation doit être de niveau et solidement ancrée au sol pour soutenir les pieds de la tour.
2. Assemblage des composants de la tour: Transporter les éléments préfabriqués (pieds en acier, éléments de liaison, échelle, chemin de câbles) jusqu'au chantier. Assemblez le corps de la tour triangulaire sur place : alignez les trois pieds, fixez les éléments de connexion angulaires pour former la structure de la tour et installez les composants auxiliaires tels que l'échelle et le chemin de câbles lors de l'assemblage.
3. Érection de la tour: Utilisez des grues ou des équipements de levage spécialisés pour élever la tour assemblée (ou des sections de celle-ci, pour les tours plus hautes) en position verticale. Alignez soigneusement les pieds de la tour avec les points d'ancrage de la fondation et fixez-les à l'aide de boulons ou d'ancrages pour verrouiller la tour en place.
4. Installation d'équipement: Montez l'équipement prévu (par exemple, antennes, antennes paraboliques, lignes de transmission électrique) sur la plate-forme supérieure de la tour ou sur les points de montage désignés. Acheminez les câbles à travers le chemin de câbles préinstallé, en connectant l'équipement à la base.
5. Contrôle de qualité et contrôles de sécurité: Effectuer des inspections de qualité strictes pour vérifier l'intégrité structurelle de la tour (ex. : serrage des boulons, alignement des composants, résistance à la corrosion). Mettre en œuvre des protocoles de sécurité tout au long de l'installation (par exemple, protection contre les chutes pour les travailleurs, tests de charge de l'équipement) pour garantir la conformité aux normes de l'industrie. Les vérifications finales confirment que la tour est stable, que l'équipement est correctement installé et que tous les systèmes fonctionnent comme prévu.

Essais de tour angulaire en acier de galvanisation.

La galvanisation est un processus critique pour les tours angulaires en acier (telles que les tours angulaires en acier à 3 pieds), car elle offre une résistance à la corrosion et prolonge la durée de vie de la structure dans des environnements extérieurs difficiles (par exemple, exposition au vent, à la pluie, à l'humidité et aux polluants industriels). Pour garantir que le revêtement galvanisé répond aux normes de qualité et fonctionne comme prévu, une série de procédures de tests rigoureuses sont effectuées. Vous trouverez ci-dessous un aperçu détaillé des tests de galvanisation pour les tours angulaires en acier :

1. Objectifs fondamentaux des tests de galvanisation

Les principaux objectifs des tests sont de vérifier :

Épaisseur de revêtement adéquate (pour assurer une protection contre la corrosion à long terme).

Uniformité et adhérence du revêtement de zinc (pour éviter le pelage ou l'écaillage).

Absence de défauts (par exemple, fissures, piqûres, zones dénudées ou accumulation excessive de zinc).

Résistance à la corrosion (pour confirmer que le revêtement peut résister à la dégradation environnementale).

2. Principales méthodes de test pour les tours angulaires en acier galvanisé

Les tests sont généralement effectués en deux étapes : après la galvanisation en usine (sur des composants individuels tels que les pieds, les éléments de connexion ou les barreaux d'échelle) et après l'installation (vérifications ponctuelles sur la tour assemblée). Les méthodes les plus courantes incluent :

A. Mesure de l'épaisseur du revêtement

L'épaisseur du revêtement de zinc a un impact direct sur la résistance à la corrosion : une couche trop fine échouera prématurément, tandis qu'une épaisseur excessive peut entraîner une fragilité ou un mauvais ajustement des composants.

Normes d'essai : Conforme aux normes internationales telles que ASTM A123 (pour la galvanisation à chaud de l'acier de construction) ou ISO 1461 (pour les revêtements galvanisés à chaud sur les articles en fer et en acier).

Outils de test :

Jauge d'épaisseur magnétique : La méthode non destructive la plus utilisée. Il mesure la distance entre une sonde magnétique et le substrat en acier et calcule l'épaisseur du revêtement. Les mesures sont prises en plusieurs points (par exemple, 3 à 5 points par mètre carré) sur chaque composant, en se concentrant sur les zones à forte contrainte (par exemple, les articulations des jambes, les trous de boulons) et les régions difficiles à recouvrir.

Micromètre (destructif) : Pour vérification, une petite section du composant peut être coupée et l'épaisseur du revêtement est mesurée directement avec un micromètre (utilisé uniquement pour les tests d'échantillons, pas pour les pièces finies).

Critères d'acceptation : L'épaisseur minimale typique varie de 85 à 120 μm (micromètres) pour les composants de construction en acier, en fonction de l'épaisseur de l'acier et de l'application (par exemple, les tours dans les zones côtières ou industrielles peuvent nécessiter des revêtements plus épais).

B. Test d'adhérence (force de liaison)

Une forte liaison entre le revêtement de zinc et le substrat en acier empêche le pelage pendant le transport, l'installation ou l'exposition à des contraintes mécaniques (par exemple, vibrations induites par le vent).

Test de pliage : Un échantillon d'acier galvanisé (par exemple, une section d'acier angulaire) est plié à 180° autour d'un mandrin (diamètre correspondant à l'épaisseur de l'acier). Après pliage, le revêtement est inspecté pour déceler des fissures, des écailles ou une séparation de l'acier. Aucun détachement visible n’est acceptable.

Test du marteau : un marteau lesté (généralement de 0,5 à 1 kg) est frappé fermement contre le revêtement en plusieurs points. Le revêtement ne doit pas s'écailler, se décoller ou se soulever. Seules des indentations mineures (sans exposer le substrat en acier) sont autorisées.

Test au couteau : Un couteau tranchant et non dentelé est utilisé pour effectuer une coupe en hachure croisée (motif de grille) dans le revêtement. Du ruban adhésif est appliqué sur la coupe et se décolle rapidement ; un retrait minimal du revêtement (le cas échéant) est autorisé.

C. Inspection visuelle et des défauts de surface

L'inspection visuelle identifie les défauts évidents qui compromettent l'intégrité du revêtement.

Procédure : Inspectez chaque composant galvanisé (et la tour assemblée) à l'œil nu ou à l'aide d'une loupe (grossissement 10x) pour :

Points nus (acier exposé), creux ou trous d'épingle.

Fissures, cloques ou accumulation inégale de zinc (par exemple, « coule » ou « coule » à cause d'une galvanisation inappropriée).

Contamination (par exemple, huile, saleté ou couches d'oxyde sous le revêtement).

Critères d'acceptation : Aucun acier nu ne doit être visible ; des irrégularités mineures de surface (par exemple, de petits nodules de zinc) sont acceptables si elles n'affectent pas l'ajustement des composants ou les performances structurelles.

D. Tests de résistance à la corrosion

Cela vérifie la capacité du revêtement à résister à la rouille et à la dégradation au fil du temps.

Test au brouillard salin (brouillard) : Un test de corrosion accéléré courant (selon ASTM B117 ou ISO 9227). Les échantillons galvanisés sont placés dans une chambre où un brouillard continu de 5 % de chlorure de sodium (eau salée) est pulvérisé à température contrôlée (35°C). Les échantillons sont inspectés périodiquement (par exemple, après 24, 48, 100 ou 500 heures) pour détecter des signes de rouille rouge (corrosion de l'acier) ou de rouille blanche (oxydation du zinc).

Acceptation : Pour les tours structurelles, le revêtement doit résister à la rouille rouge pendant au moins 100 à 500 heures (selon l'environnement d'application). La rouille blanche (une couche temporaire d'oxyde de zinc) est normale et n'indique pas une défaillance, mais elle ne doit pas se propager de manière excessive.

Test d'exposition sur le terrain : les tests à long terme impliquent l'installation de composants d'échantillon dans l'environnement prévu de la tour (par exemple, zones côtières, désertiques ou industrielles) et la surveillance de la corrosion sur des mois ou des années. Cela valide les performances du monde réel.

E. Analyse de la composition chimique (facultatif)

Pour garantir que le revêtement de zinc répond aux normes de pureté, une analyse chimique peut être effectuée sur le bain de galvanisation ou sur des échantillons de revêtement.

Méthode de test : Spectroscopie d'absorption atomique (AAS) ou fluorescence des rayons X (XRF) pour mesurer la teneur en zinc (généralement ≥ 98 % de zinc pur pour la galvanisation à chaud) et détecter les impuretés (par exemple, plomb, fer) qui pourraient réduire la qualité du revêtement.

3. Normes de test et conformité

Les tests de galvanisation pour les pylônes angulaires en acier doivent respecter les normes spécifiques à l'industrie pour garantir la cohérence et la fiabilité :

Normes ASTM : ASTM A123 (galvanisation à chaud), ASTM B117 (essai au brouillard salin), ASTM A817 (acier galvanisé pour tours de transmission).

Normes ISO : ISO 1461 (revêtements galvanisés), ISO 9227 (essai au brouillard salin).

Normes locales/spécifiques à l'industrie : pour les tours de télécommunication ou de transmission d'énergie, des exigences supplémentaires peuvent être fixées par les organismes de réglementation (par exemple, l'IEEE pour les infrastructures électriques, l'UIT pour les tours de télécommunications) ou les spécifications du projet.

4. Tests post-installation

Une fois la tour assemblée et installée, des contrôles ponctuels sont effectués pour confirmer que le revêtement galvanisé n'a pas été endommagé pendant le transport, le levage ou l'assemblage :

Mesurez à nouveau l'épaisseur du revêtement au niveau des joints critiques (par exemple, connexions des pieds aux fondations, fixations d'échelles).

Inspectez les rayures, les bosses ou les abrasions qui auraient pu exposer le substrat en acier (retouchez avec une peinture riche en zinc si les dommages sont mineurs).

Vérifiez que les trous de boulons et les points de connexion (zones à forte usure) conservent une épaisseur de revêtement adéquate.

Résumé

Les tests de galvanisation pour les tours angulaires en acier sont un processus complet axé sur l'épaisseur, l'adhérence, la qualité de surface et la résistance à la corrosion. En adhérant à des normes strictes et en effectuant des tests en usine et sur site, l'intégrité du revêtement de zinc est assurée, permettant à la tour de résister à des conditions environnementales difficiles et d'offrir une fiabilité à long terme dans les domaines des télécommunications, de la transmission d'énergie et d'autres applications d'infrastructure.

Veuillez cliquer ici pour plus d'informations !!!!!

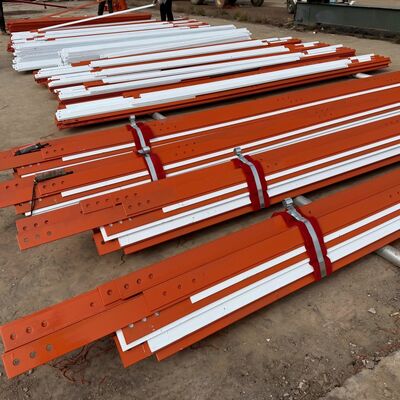

Emballage et expédition

​

Clients de coopération

​​

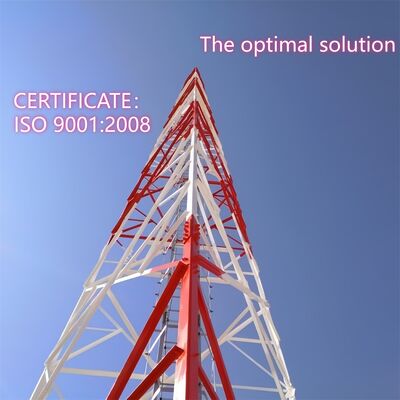

Certifications

​

Veuillez cliquer ici pour plus d'informations !!!!!

Types de produits personnalisés et avantages

Tour autoportante 
La tour autoportante est généralement une tour à 3 ou 4 pieds, et son matériau est un tuyau en acier ou un angle en acier. En ce qui concerne la connexion, la tour tubulaire est reliée par une bride et la tour d'angle en acier est reliée par des écrous et des boulons.
Caractéristiques:
1. Petit coefficient de charge de vent, forte résistance au vent.
2. Économisez les ressources foncières, emplacement pratique.
Transport et installation pratiques.

Tour de tuyaux en acier
La tour tubulaire fait référence à une structure en acier autoportante de grande hauteur avec une colonne de tour constituée de tuyaux en acier et une section de corps de tour de forme triangulaire. Ses principales caractéristiques sont que la colonne de la tour à trois tubes est constituée de tuyaux en acier et que la section du corps de la tour a une forme triangulaire, qui est une structure en acier de grande hauteur différente de l'acier d'angle.

Tour monopôle

La tour monopôle est un type couramment utilisé, avec une belle apparence, couvrant une petite superficie de 9 à 18 mètres carrés, rentable et adoptée par la majorité de la construction. Le corps de la tour adopte une section plus raisonnable, qui est reliée par un boulon à haute résistance ou un chevauchement (connexion coulissante). Il présente les caractéristiques d'une installation facile et peut s'adapter à une variété de sites de terrain complexes.

Tour haubanée 
La tour haubanée a une apparence nouvelle et sa plus grande caractéristique est renforcée par l'utilisation de haubans en acier. La tour haubanée est un type courant de tour de communication, économique et pratique. Il est plus léger et moins cher que les autres. Il est très adapté aux zones géographiques étendues.

Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement et jouant un rôle important dans de multiples domaines. Sa conception met l'accent sur l'harmonie et l'unité avec l'environnement naturel, et le style architectural est généralement coordonné avec l'environnement. Les tours d'observation sont généralement composées de corps de tour, de plates-formes, de tours et d'échelles, avec des structures compactes et durables.

Tour d'arbre camouflée
La tour d'arbre camouflée est également une sorte d'arbre artificiel de tour d'arbre bionique, sur une base comme une vraie, plus la conception méticuleuse, lorsqu'elle est placée parmi les vrais arbres dans la zone touristique, le parc et la place, elle fera partie de la nature.
Caractéristiques:
1. structure exquise et apparence magnifique.
2. Forte stabilité structurelle et longue durée de vie.
3. Petite couverture de surface et grand effet économique.

Nos prestations

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par la norme ISO9001. Nous nous engageons à fournir à nos clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays différents.
Nous nous spécialisons dans la conception et la fabrication de tour d'angle en acier, de tour en tube d'acier, de tour monopôle, de tour en pin, de tour haubanée et de tour de garde. Nos départements comprennent les départements de conception, de R&D, d'inspection, de laboratoire, de contrôle qualité, de galvanisation et de tour en acier. Nos matières premières proviennent d'aciéries réputées en Chine : HBIS Group, Baowu Steel Group, Shougang Group.
​
