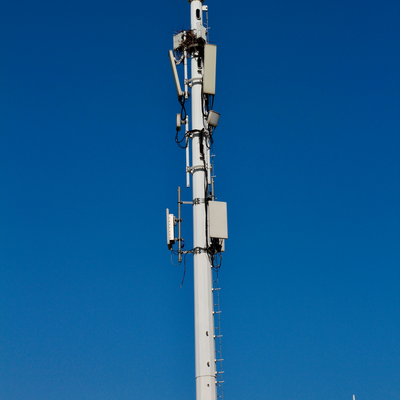

Tour de monopole personnalisée de 36 mètres couleur pour le déploiement de la 5G à City Central Park
JIAYAO CO., LTD
Description du produit
Tour de monopole en acier de qualité supérieure pour les télécommunications et les communications mobiles
Découvrez notre Monopole Tower de haute qualité, une structure en acier tubulaire avancée conçue pour une infrastructure de télécommunications moderne.
Conçue avec une configuration simplifiée à un pôle, cette tour de communication autoportante dispose d'une plate-forme de travail intégrée, de supports d'antenne sécurisés,et un système d'escalier d'escalade intégré pour un accès sécurisé à la maintenance.
Construites en acier ASTM A36/A572 Gr50 ou S275JR, nos tours monopoles offrent une résistance exceptionnelle à la corrosion et à l'usure pour des performances fiables à long terme.
Comparé aux tours d'acier angulaires traditionnelles, notre monopole des télécommunications offre une empreinte nettement plus petite, ce qui en fait la solution idéale pour les installations urbaines et les sites à espace restreint.
Disponibles en hauteur standard de 20m, 30m, 40m, ou en configuration entièrement personnalisée, les tours à monopole JIAYAO combinent l'attrait esthétique avec une ingénierie robuste, soutenue par une durée de vie de 50 ans impressionnante.
Que vous élargissiez les réseaux 5G, que vous amélioriez l'infrastructure sans fil ou que vous construisiez de nouveaux sites cellulaires, nos tours monopoles en acier offrent une valeur et une fiabilité inégalées.
1Détails:
Place d'origine: Hebei (Chine continentale); Nom de marque: Jaoyao ou OEM; Numéro de modèle: Telecom Tower
Traitement de surface: galvanisé ou peint à chaud.
2- Emballage et livraison:
Détails de l'emballage: La tour de télécommunications sera équipée d'un bracelet galvanisé selon les exigences du client.
Livraison: expédié dans 20 jours après le paiement du port de Tianjin
Membres de la tour: Une tour en acier est séparée en plusieurs faisceaux.
Boulons: le matériau d'emballage est un sac en nylon robuste ou un tambour en acier.
3. Données techniques
| Conception |
| 1. Code de conception |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon. |
| Acier de structure |
| 2. Grade |
Acier doux |
Acier à haute résistance à la traction |
| Les données relatives à l'émission de gaz à effet de serre sont fournies par les autorités compétentes de l'État membre où le véhicule est situé. |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
| Pour l'aéronef |
Pour l'utilisation dans les appareils de traitement des eaux usées |
| EN10025: S235JR, S235J0, S235J2 |
Pour les véhicules à moteur électrique, les caractéristiques suivantes doivent être respectées: |
| 3. Conception de la vitesse du vent |
Jusqu'à 250 km/h |
| 4. Déviation admissible |
0.5 ~ 1,0 degré @ vitesse de fonctionnement |
| 5Résistance à la traction (Mpa) |
360 à 510 |
470 à 630 |
| 6Résistance au rendement (t ≤ 16 mm) (Mpa) |
355 |
235 |
| 7. allongement (%) |
20 |
24 |
| 8. Force d'impact KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
Les émissions de dioxyde de carbone et les émissions de dioxyde de carbone doivent être calculées en fonction de la température de l'air. |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
Les émissions de CO2 sont calculées à partir de l'échantillon de CO2 de l'installation. |
| Boulons et écrous |
| 9. Grade |
Classe quatre.8, 6.8, 8.8 |
| 10Normes relatives aux propriétés mécaniques |
| 10.1 Boulons |
Pour les produits à base de plantes |
| 10.2 Noix |
Pour les appareils électroniques |
| 10.3 Les laveuses |
Pour l'utilisation de l'ISO 6507-1 |
| 11. Normes pour les dimensions |
| 11.1 Boulons |
Pour les appareils de traitement des eaux usées, la norme DIN 7990, DIN 931, DIN 933. |
| 11.2 Noix |
Pour les appareils de traitement des eaux usées |
| 11.3 Les laveuses |
Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: |
| Soudage |
| 12. méthode |
Le solde à arc protégé par CO2 et le solde à arc submergé (SAW) |
| 13- Le standard. |
AWS D1. Je vous en prie.1 |
| Marquage |
| 14. Méthode de marquage des pièces |
Stampage par presse hydraulique |
| Galvanisation |
| 15Norme de galvanisation des sections en acier |
Pour l'utilisation dans les machines à coudre, la valeur de la valeur de l'échantillon doit être supérieure ou égale à: |
| 16. Norme de galvanisation des boulons et des écrous |
Pour l'utilisation dans les machines à coudre, les caractéristiques suivantes doivent être respectées: |
| Le test |
| 17Test en usine |
Test de traction, analyse des éléments, test Sharpy (test d'impact), flexion à froid,
Test de précision, test au marteau |
| Capacité |
| 18. Capacité de production maximale |
50,000 TON par an |
Réseaux de téléphonie mobile
Idéales pour les stations de base cellulaires 4G LTE et 5G, nos tours monopoles fournissent un support structurel fiable pour les systèmes d'antenne multi-porteurs,permettre une couverture sans fil transparente dans les zones urbaines et périurbaines.
Infrastructure des télécommunications
Parfait pour les opérateurs de télécommunications et les opérateurs de réseau nécessitant des solutions de tours robustes pour la transmission par micro-ondes, le backhaul sans fil et les liaisons de communication point à point.
Services de radiodiffusion et de transmission
Convient pour la radiodiffusion FM/AM, la transmission de signaux télévisuels et les applications de radiodiffusion numérique nécessitant un positionnement d'antenne surélevé pour une propagation optimale du signal.
Installations urbaines et à espace restreint
La conception compacte à un pôle fait de nos tours monopoles le choix préféré pour les centres-villes, les quartiers commerciaux, les autoroutes,et les zones résidentielles où il est essentiel de minimiser l'impact visuel et l'utilisation des terres.
" style="padding: 0px 4px;">
Réseaux de téléphonie mobile
Idéales pour les stations de base cellulaires 4G LTE et 5G, nos tours monopoles fournissent un support structurel fiable pour les systèmes d'antenne multi-porteurs,permettre une couverture sans fil transparente dans les zones urbaines et périurbaines.
Infrastructure des télécommunications
Parfait pour les opérateurs de télécommunications et les opérateurs de réseau nécessitant des solutions de tours robustes pour la transmission par micro-ondes, le backhaul sans fil et les liaisons de communication point à point.
Services de radiodiffusion et de transmission
Convient pour la radiodiffusion FM/AM, la transmission de signaux télévisuels et les applications de radiodiffusion numérique nécessitant un positionnement d'antenne surélevé pour une propagation optimale du signal.
Installations urbaines et à espace restreint
La conception compacte à un pôle fait de nos tours monopoles le choix préféré pour les centres-villes, les quartiers commerciaux, les autoroutes,et les zones résidentielles où il est essentiel de minimiser l'impact visuel et l'utilisation des terres.
Quel est le corps principal de la tour de monopole?
Le corps principal d'une tour monopole est un puits solide/semi-solide autonome qui forme la structure portante de base de la tour, conçue pour un usage urbain.Il est généralement fabriqué à partir de plaques d'acier laminé à haute résistance (Q345B/ASTM A500 Grade B) et présente une forme cylindrique ou polygonale soudée (diamètres 0.5 ‰ 2 m, à l'échelle de la hauteur de la tour) avec une conception conique (légèrement plus étroite en haut) pour optimiser la résistance à la charge du vent (jusqu'à 180 km/h).Sa hauteur varie de 10m à 60m (personnalisable pour les microstations 5G ou les hubs de communication urbains), et sert de cadre de base pour l'intégration de tous les composants auxiliaires de la tour monopole.
Qu'est-ce que la paroi inférieure, l'échelle et la plate-forme d'une tour de monopole?
1.Flanche inférieure: Il s'agit d'un composant en acier lourd soudé à la base de l'arbre principal du monopole, agissant comme le lien critique entre le corps de la tour et la fondation en béton.Fabriqués en acier à haute résistance (correspondant au corps principal) et traités par des procédés anticorrosion, il s'aligne sur les boulons d'ancrage de la fondation pour fixer la tour verticalement et transférer l'ensemble des charges structurelles et des équipements vers le sol, assurant ainsi la stabilité globale de la tour.
2Échelle: échelle d'escalade interne intégrée dans l'arbre principal du monopole, en acier galvanisé résistant à la corrosion et équipée d'un système professionnel d'arrêt de chute.Exclusivement pour le personnel de maintenance certifié, il fournit une voie d'accès verticale sûre pour l'inspection de la tour, l'installation et la réparation des équipements,et son intégrité est un élément clé de l'entretien régulier de la tour.
3Plateforme: la tour monopole est équipée de plates-formes en acier compactes et intégrées (personnalisées en fonction des besoins du projet) montées sur l'arbre principal à des hauteurs désignées.Fabriqués à partir d'acier galvanisé pour une durabilité, ces plateformes servent d'espaces de travail stables pour l'installation, l'entretien et l'inspection des équipements de télécommunications (par exemple, antennes 5G, appareils à micro-ondes) et du matériel de surveillance.Conçu pour s'adapter à l'empreinte ultra-compacte du monopole, ils maximisent la commodité opérationnelle sans compromettre le design urbain élégant et discret de la tour.
Quel est le corps principal de la tour monopole après galvanisé à chaud?
Après galvanisation à chaud,le corps principal de la tour monopole reste le noyau de l'arbre en acier cylindrique/polygonal (fabriqué à partir de plaques d'acier laminé de haute résistance Q345B/ASTM A500 Grade B) avec une conception conique, et sa forme structurelle, ses dimensions et sa capacité de charge sont entièrement préservées.revêtement en zinc dense conforme à la norme ASTM A123Cette couche galvanisée forme une barrière résistante à la corrosion qui protège efficacement le substrat d'acier des polluants urbains, de l'humidité et de l'érosion de l'environnement extérieur.prolongation de la durée de vie de la carrosserie principale à plus de 25 ansLe corps principal galvanisé maintient également la rigidité structurelle de l'arbre d'acier d'origine, et tous les joints soudés (AWS D1.1-conforme) sont également galvanisés pour assurer une performance anticorrosion constante et l'intégrité structurelle globale du corps de la tour.
