Tour monopôle intégrée de 35M pour centre administratif municipal
JIAYAO CO.,LTD
Description du produit
TOUR MONOPÔLE EN ACIER PREMIUM POUR TÉLÉCOMMUNICATIONS & COMMUNICATION MOBILE
Découvrez notre tour monopôle de haute qualité, une structure tubulaire en acier avancée conçue pour les infrastructures de télécommunication modernes.
Conçue avec une configuration épurée à un seul mât, cette tour de communication autoportante est dotée d'une plateforme de travail intégrée, de supports d'antenne sécurisés et d'un système d'échelle d'escalade intégré pour un accès de maintenance sûr.
Fabriquées en acier de première qualité ASTM A36/A572 Gr50 ou S275JR, nos tours monopôles offrent une résistance exceptionnelle à la corrosion et à l'usure pour des performances fiables à long terme.
Comparé aux tours traditionnelles en acier d'angle, notre monopôle de télécommunication offre une empreinte beaucoup plus petite, ce qui en fait la solution idéale pour les installations urbaines et les sites à espace restreint.
Disponibles en hauteurs standard de 20m, 30m, 40m, ou en configurations entièrement personnalisées, les tours monopôles JIAYAO combinent attrait esthétique et ingénierie robuste—avec une durée de vie de conception impressionnante de 50 ans.
Que vous étendiez les réseaux 5G, mettiez à niveau l'infrastructure sans fil ou construisiez de nouveaux sites cellulaires, nos tours monopôles en acier offrent une valeur et une fiabilité inégalées.
1. Détails clés :
Lieu d'origine : Hebei, Chine (continentale) ; Nom de marque : Jaoyao ou OEM ; Numéro de modèle : Tour de télécommunication
Traitement de surface : Galvanisé à chaud ou peint.
2. Emballage et livraison :
Détails de l'emballage : La tour de télécommunication sera groupée par cerclage galvanisé selon les exigences du client.
Livraison : Expédié sous 20 jours après paiement depuis le port de Tianjin
Membres de la tour : Une tour en acier est séparée en plusieurs faisceaux.
Boulons : Le matériau d'emballage est un sac en nylon robuste ou un fût en acier.
3. Données techniques
| Conception |
| 1. Code de conception |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Acier de structure |
| 2. Nuance |
Acier doux |
Acier à haute résistance |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

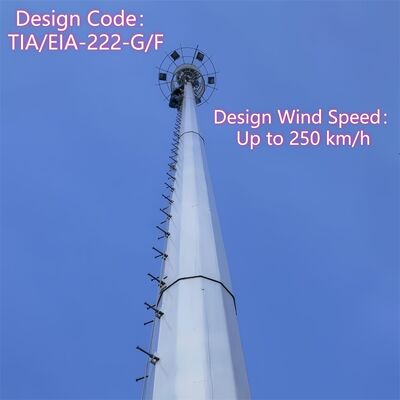

| 3. Vitesse de vent de conception |
Jusqu'à 250 km/h |
| 4. Déflexion admissible |
0,5 ~1,0 degré à vitesse opérationnelle |
| 5. Résistance à la traction (Mpa) |
360~510 |
470~630 |
| 6. Limite d'élasticité (t≤16mm) (Mpa) |
355 |
235 |
| 7. Allongement (%) |
20 |
24 |
| 8. Résistance au choc KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Boulons et écrous |
| 9. Nuance |
Grade 4.8, 6.8, 8.8 |
| 10. Normes pour les propriétés mécaniques |
| 10.1 Boulons |
ISO 898-1 |
| 10.2 Écrous |
ISO 898-2 |
| 10.3 Rondelles |
ISO 6507-1 |
| 11. Normes pour les dimensions |
| 11.1 Boulons |
DIN7990, DIN931, DIN933 |
| 11.2 Écrous |
ISO4032, ISO4034 |
| 11.3 Rondelles |
DIN7989, DIN127B, ISO7091 |
| Soudage |
| 12. Méthode |
Soudage à l'arc sous protection CO2 & Soudage à l'arc sous laitier (SAW) |
| 13. Norme |
AWS D1.1 |
| Marquage |
| 14. Méthode de marquage des membres |
Emboutissage hydraulique |
| Galvanisation |
| 15. Norme de galvanisation des profilés en acier |
ISO 1461 ou ASTM A123 |
| 16. Norme de galvanisation des boulons et écrous |
ISO 1461 ou ASTM A153 |
| Test |
| 17. Test en usine |
Essai de traction, analyse des éléments, essai de Sharpy (essai de choc), pliage à froid,
Essai Preece, essai au marteau |
| Capacité |
| 18. Capacité de production maximale |
50 000 tonnes par an |
RÉSEAUX DE COMMUNICATION MOBILE

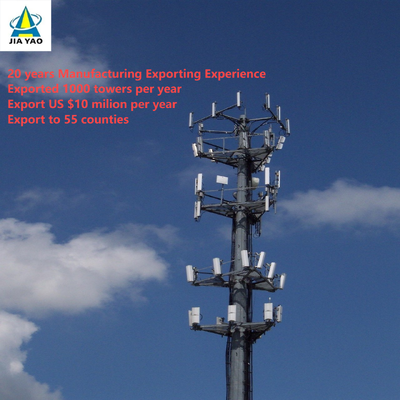

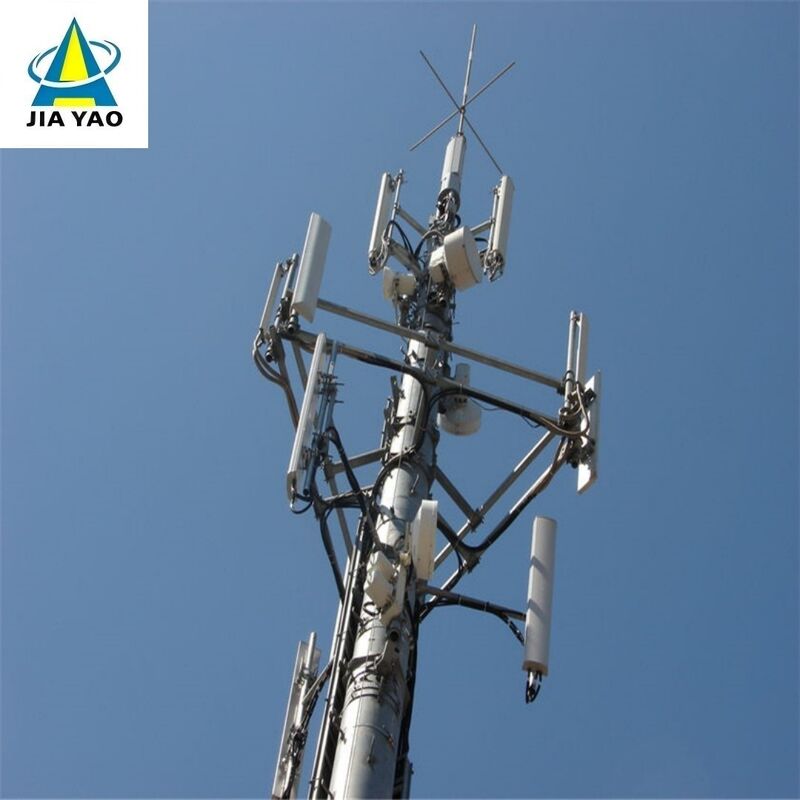

Idéales pour les stations de base cellulaires 4G LTE et 5G, nos tours monopôles fournissent un support structurel fiable pour les systèmes d'antennes multi-opérateurs, permettant une couverture sans fil transparente dans les zones urbaines et suburbaines.
INFRASTRUCTURE DE TÉLÉCOMMUNICATIONS
Parfait pour les opérateurs de télécommunication et les opérateurs de réseau nécessitant des solutions de tour robustes pour la transmission par micro-ondes, le backhaul sans fil et les liaisons de communication point à point.
SERVICES DE DIFFUSION ET DE TRANSMISSION
Convient pour la radiodiffusion radio FM/AM, la transmission de signaux de télévision et les applications de diffusion numérique nécessitant un positionnement d'antenne élevé pour une propagation optimale du signal.
INSTALLATIONS URBAINES ET À ESPACE LIMITÉ
La conception compacte à mât unique fait de nos tours monopôles le choix privilégié pour les centres-villes, les quartiers commerciaux, les autoroutes et les zones résidentielles où la minimisation de l'impact visuel et de l'utilisation des terres est essentielle.
" style="padding: 0px 4px;">
RÉSEAUX DE COMMUNICATION MOBILE
Idéales pour les stations de base cellulaires 4G LTE et 5G, nos tours monopôles fournissent un support structurel fiable pour les systèmes d'antennes multi-opérateurs, permettant une couverture sans fil transparente dans les zones urbaines et suburbaines.
INFRASTRUCTURE DE TÉLÉCOMMUNICATIONS
Parfait pour les opérateurs de télécommunication et les opérateurs de réseau nécessitant des solutions de tour robustes pour la transmission par micro-ondes, le backhaul sans fil et les liaisons de communication point à point.
SERVICES DE DIFFUSION ET DE TRANSMISSION
Convient pour la radiodiffusion radio FM/AM, la transmission de signaux de télévision et les applications de diffusion numérique nécessitant un positionnement d'antenne élevé pour une propagation optimale du signal.
INSTALLATIONS URBAINES ET À ESPACE LIMITÉ
La conception compacte à mât unique fait de nos tours monopôles le choix privilégié pour les centres-villes, les quartiers commerciaux, les autoroutes et les zones résidentielles où la minimisation de l'impact visuel et de l'utilisation des terres est essentielle.
⇔Quel est le corps principal d'une tour monopôle ?
Le corps principal d'une tour monopôle est un arbre unique, autoportant, solide/semi-solide qui forme la structure porteuse centrale de la tour, adaptée à un usage urbain. Il est généralement fabriqué à partir de plaques d'acier laminées à haute résistance (Q345B/ASTM A500 Grade B) et présente une forme cylindrique ou polygonale soudée (diamètres 0,5 à 2 m, mis à l'échelle par la hauteur de la tour) avec une conception conique (légèrement plus étroite en haut) pour optimiser la résistance à la charge du vent (jusqu'à 180 km/h). Sa hauteur varie de 10 m à 60 m (personnalisable pour les microstations 5G ou les centres de communication urbains), et il sert de cadre fondamental pour l'intégration de tous les composants auxiliaires de la tour monopôle.
⇔Qu'est-ce que la bride inférieure, l'échelle et la plateforme d'une tour monopôle ?

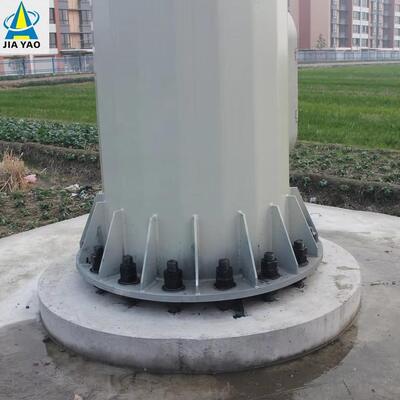

1. Bride inférieure : C'est un composant en acier robuste soudé à la base de l'arbre principal du monopôle, agissant comme connexion critique entre le corps de la tour et la fondation en béton. Fabriquée en acier à haute résistance (correspondant au corps principal) et traitée avec des procédés anticorrosion, elle s'aligne avec les boulons d'ancrage de la fondation pour fixer la tour verticalement et transférer toutes les charges structurelles et d'équipement au sol, assurant la stabilité globale de la tour.
2. Échelle : Il s'agit d'une échelle d'escalade interne intégrée à l'arbre principal du monopôle, construite en acier galvanisé résistant à la corrosion et équipée d'un système professionnel de protection contre les chutes. Exclusivement pour le personnel de maintenance certifié, elle offre un chemin d'accès vertical sûr pour l'inspection de la tour, l'installation et la réparation d'équipements, et son intégrité est un point clé de la maintenance régulière de la tour.

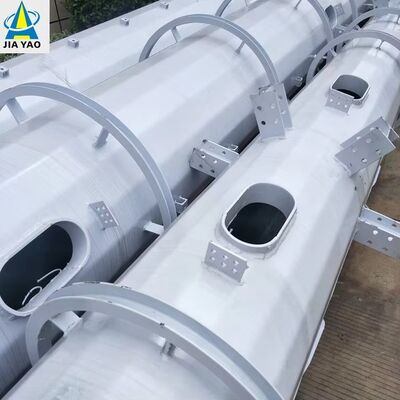

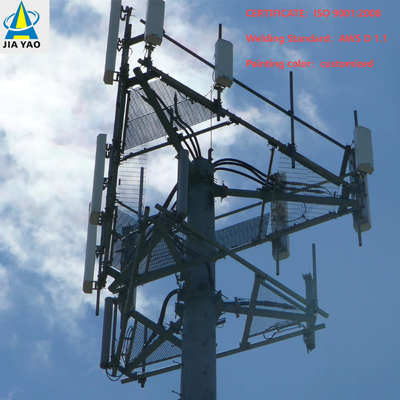

3. Plateforme : La tour monopôle est équipée de plateformes en acier compactes et intégrées (personnalisées selon les besoins du projet) montées sur l'arbre principal à des hauteurs désignées. Fabriquées en acier galvanisé pour la durabilité, ces plateformes servent d'espaces de travail stables pour l'installation, la maintenance et l'inspection des équipements de télécommunication (par exemple, antennes 5G, appareils à micro-ondes) et des équipements de surveillance. Conçues pour s'adapter à l'empreinte ultra-compacte du monopôle, elles maximisent la commodité opérationnelle sans compromettre le design urbain épuré et discret de la tour.
⇔Quel est le corps principal d'une tour monopôle après galvanisation à chaud ?
Après galvanisation à chaud, le corps principal de la tour monopôle reste l'arbre en acier cylindrique/polygonal central (fabriqué à partir de plaques d'acier laminées à haute résistance Q345B/ASTM A500 Grade B) avec une conception conique, et sa forme structurelle, ses dimensions et ses performances de charge sont entièrement préservées. Le changement clé est que toute sa surface en acier est recouverte d'un revêtement de zinc uniforme et dense, conformément à la norme ASTM A123. Cette couche galvanisée forme une barrière résistante à la corrosion qui protège efficacement le substrat en acier des polluants urbains, de l'humidité et de l'érosion environnementale extérieure, prolongeant la durée de vie du corps principal à plus de 25 ans. Le corps principal galvanisé conserve également la rigidité structurelle de l'arbre en acier d'origine, et tous les joints soudés (conformes à AWS D1.1) sont également galvanisés pour assurer des performances anticorrosion constantes et l'intégrité structurelle globale du corps de la tour.
Veuillez cliquer ici pour plus d'informations !!!
À PROPOS DE L'ENTREPRISE
EMBALLAGE ET EXPÉDITION
Clients réguliers
Certifications
Nos services
FAQ
Q: Quelle est la MOQ acceptable ?
R: Notre MOQ acceptable est de 1 jeu. Toute commande d'essai en petite quantité est la bienvenue.
Q: Quel est le délai de livraison ?
R: Dans les 25 jours suivant la réception de l'acompte.
Q: Quel est le terme de paiement acceptable ?
R: TT, L/C, Paypal, Western Union, Money Gram.
Q: Pouvez-vous faire de l'OEM pour moi ?
R: Nous acceptons toutes les commandes OEM, contactez-nous simplement et donnez-moi votre conception, nous vous offrirons un prix raisonnable.
Q: Quand puis-je obtenir le devis ?
R: Nous vous citons généralement dans les 24 heures suivant la réception de votre demande. Si vous êtes très urgent d'obtenir le devis, veuillez nous appeler ou nous le dire par e-mail, afin que nous puissions considérer votre demande en priorité.
Q: Votre tour de communication est-elle conforme à la norme structurelle ANSI / TIA/ EIA-222-G ?
R: Oui.
Q: La norme de galvanisation à chaud est-elle ASTM A 123/153 ?
R: Oui.
Q: Pouvez-vous fournir un livre de calcul ?
R: Oui, mais vous devez payer pour le livre de calcul.
Q: Quelle est la durée de vie de votre produit ?
R: 50 ans.
Q; La structure de la tour est-elle unitaire ?
R: Non, nous pouvons la concevoir et la produire selon la demande du client.
Q: Quelle est votre méthode de paiement ?
R: 30% par T/T comme acompte, solde par T/T ou L/C à vue.
