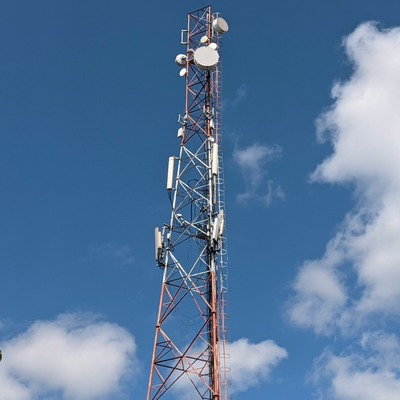

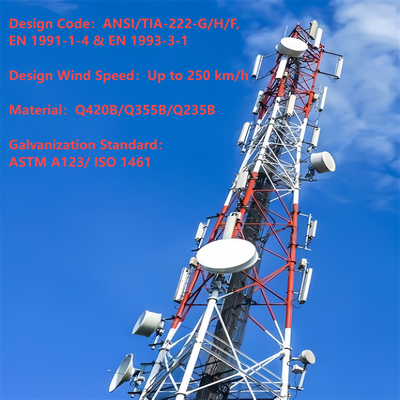

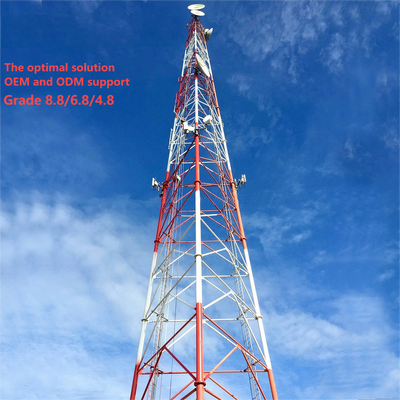

Tour de communication en acier à treillis tubulaire à 3 pieds rentable de 50 m pour station de base de signal GSM/LTE avec galvanisation à chaud Durée de vie de 30 ans

Tour de communication en acier à treillis tubulaire à 3 pieds rentable de 50 m pour station de base de signal GSM/LTE avec galvanisation à chaud Durée de vie de 30 ans

Nous sommes spécialisés dans la conception et la fabrication de tours en acier sur mesure pour les applications de télécommunications, de surveillance, d'observation et de sécurité.Vous trouverez ci-dessous les informations détaillées sur le produit :

1.Détails clés :
Lieu d'origine : Hebei, Chine (continent) ; Nom de marque : Jaoyao ou OEM ; Numéro de modèle: tour de télécommunication
Traitement de surface : Galvanisé à chaud ou peint.
2.Emballage et livraison :
Détails d'emballage : La tour de télécommunication sera regroupée par un cerclage galvanisé selon les exigences du client.
Livrer : expédié dans les 20 jours après le paiement depuis le port de Tianjin

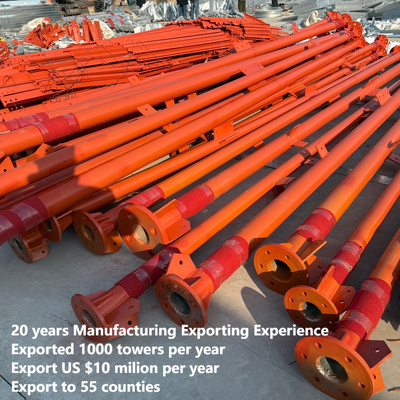

Membres de la tour : Une tour en acier est séparée en plusieurs faisceaux.
Boulons : Le matériau d’emballage est un sac en nylon robuste ou un tambour en acier.
3. Données techniques

Quelle est la structure en treillis d'une tour tubulaire en acier à 3 pieds ?

La structure en treillis d'une tour tubulaire en acier à 3 pieds est un cadre en forme de ferme qui relie les trois pieds tubulaires verticaux de la tour. Composés de tubes d'acier creux plus petits (conformes au matériau du pied principal, par exemple des tubes en acier sans soudure/soudés), ces éléments en treillis forment des connexions horizontales et diagonales entrecroisées entre les trois pieds, créant un motif triangulaire en forme de toile sur toute la hauteur de la tour. Cette structure fonctionne en tandem avec la conception effilée de la tour (plus large à la base, plus étroite au sommet) pour répartir les charges verticales (poids de la tour, poids de l'équipement) et les forces latérales (vent, activité sismique) uniformément sur les trois pieds. Le treillis tubulaire améliore non seulement la rigidité et la stabilité structurelles, mais optimise également les performances aérodynamiques, réduisant la résistance au vent de 30 % par rapport aux structures angulaires traditionnelles en treillis d'acier, ce qui rend la tour hautement adaptable aux environnements difficiles ou venteux. De plus, l’utilisation d’éléments tubulaires garantit la légèreté de la structure tout en conservant une capacité portante élevée.

Comment monter la parabole MW sur la tour tubulaire en acier à 3 pieds ?

Le montage d'une parabole micro-ondes (MW) sur une tour tubulaire en acier à 3 pieds suit un processus sûr et standardisé, aligné sur la conception structurelle de la tour et les normes de l'industrie :

1. Vérification avant l'installation: Confirmez la capacité portante de la tour (conformément aux normes TIA-222-G et GB 50017) pour vous assurer qu'elle peut supporter l'antenne MW, le matériel de montage et les charges associées. Inspectez les supports d'antenne préinstallés de la tour (accessoires intégrés) pour vérifier leur intégrité structurelle.
2. Préparation du support: Utilisez les supports d'antenne dédiés à la tour (ou des supports fabriqués sur mesure compatibles avec le réseau tubulaire) et fixez-les aux pieds principaux ou aux fermes de treillis de la tour à l'aide de boulons haute résistance de grade 8.8 (ISO 898). Assurez-vous que les supports sont alignés avec le chemin de communication point à point prévu et serrés au couple spécifié.
3. Levage et positionnement de la parabole: Utiliser des grues ou des équipements de levage spécialisés pour hisser la parabole MW à la hauteur cible (généralement près des sections supérieures de la tour ou sur une plate-forme de maintenance). Ajustez l'azimut et l'élévation de la parabole pour l'aligner avec le point final de réception/transmission, à l'aide d'outils d'alignement laser pour plus de précision.
4. Fixation sécurisée: Fixez la parabole MW aux supports montés à l'aide du matériel compatible, garantissant une connexion étanche et sans oscillation. Revérifiez le couple des boulons avec des outils calibrés pour vous conformer aux normes de soudage et de fixation AWS D1.1.

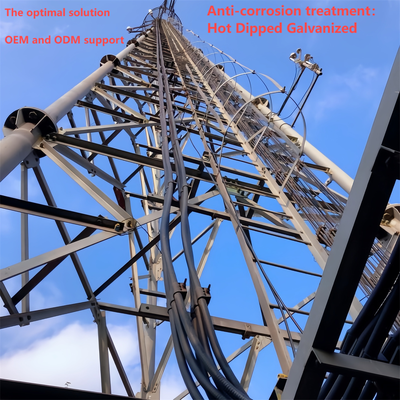

5. Acheminement des câbles: Acheminez les câbles de signal et d'alimentation de l'antenne parabolique à travers les systèmes de gestion des câbles intégrés de la tour (ou le long de chemins protégés sur la structure en treillis) pour éviter toute exposition aux dommages environnementaux. Assurez-vous que les câbles sont correctement isolés et imperméabilisés aux points de connexion.
6. Inspection finale: Effectuez une vérification visuelle de la parabole, des supports et des connexions pour confirmer la stabilité. Testez la transmission du signal pour vérifier l’alignement et la fonctionnalité. Respectez les protocoles de sécurité (par exemple, protection contre les chutes pour les travailleurs) tout au long de l'installation.

Structure principale d'une tour tubulaire en acier à 3 pieds ?

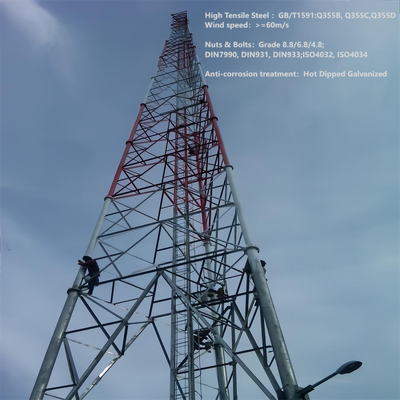

La structure principale d'une tour tubulaire en acier à 3 pieds est un système autoportant à ossature triangulaire conçu pour la stabilité, la portance et l'efficacité aérodynamique, composé de trois composants principaux :

• Trois pieds tubulaires verticaux: Les éléments porteurs primaires, constitués de tubes d'acier sans soudure ou soudés (conformes aux normes Q345B/ASTM A500). Disposés dans une configuration triangulaire, ces pieds transfèrent le poids total de la tour (y compris les équipements et les charges environnementales) vers la fondation.
• Fermes en treillis tubulaire: Tubes d'acier creux plus petits qui relient les trois pieds principaux horizontalement et en diagonale. Ce système de fermes entrecroisées répartit les charges uniformément, améliore la rigidité structurelle et réduit la résistance au vent, formant ainsi le motif de treillis caractéristique de la tour.
• Connexions à cadre conique et à bride: La tour se rétrécit progressivement de la base vers le sommet (base plus large, sommet plus étroit) pour optimiser la résistance aux vents forts (jusqu'à 200km/h) et aux tremblements de terre. Les segments de la tour sont assemblés via des brides boulonnées à haute résistance, garantissant un assemblage sécurisé et réduisant les risques de maintenance.

Ces composants forment l'épine dorsale structurelle, avec des accessoires intégrés (par exemple, plates-formes, échelles) ajoutant un support fonctionnel sans compromettre l'intégrité de la structure principale.

Plateforme, échelle

A. Plateforme

• But: Sert d'espace de travail surélevé et stable pour installer, entretenir ou inspecter des paraboles, des antennes, des capteurs ou d'autres équipements MW. Il fournit également un point de repos sûr pour les travailleurs lors de l'accès à la tour.
• Caractéristiques de conception: Fabriqué en acier galvanisé (selon ASTM A123 pour la résistance à la corrosion) et intégré à la structure en treillis à des hauteurs spécifiées. Équipé de garde-corps de sécurité pour éviter les chutes et de surfaces antidérapantes pour la stabilité du travailleur. Conçu pour supporter le poids des travailleurs, des outils et des équipements, en s'alignant sur la capacité de charge globale de la tour. Peut inclure des trappes d'accès pour faciliter les déplacements entre les sections de la tour.
• Avantage clé: Positionné stratégiquement à proximité des points de montage des équipements pour rationaliser les tâches de maintenance, améliorant ainsi l'efficacité opérationnelle.

Vessie

• But: Un système d'accès de sécurité dédié qui permet aux travailleurs de grimper dans la tour pour atteindre les plates-formes, les équipements ou les sections supérieures pour l'installation, l'inspection ou les réparations.
• Caractéristiques de conception: Construit en acier galvanisé pour plus de durabilité et de résistance à la corrosion, avec des échelons uniformément espacés (conformément aux normes de sécurité de l'industrie) pour une escalade confortable. Équipé de mécanismes anti-chute (par exemple, des guides-câbles pour les harnais de sécurité) pour minimiser les risques de chute, conformément aux spécifications de conception « échelle anti-chute » de la tour. Fixé verticalement aux pieds principaux ou aux fermes en treillis, assurant un chemin sûr et stable.
• Conformité: Conçu conformément aux réglementations de sécurité et aux normes de conception de tours (par exemple, TIA-222-G, GB 50017), en donnant la priorité à la protection des travailleurs lors de l'accès vertical.

Ensemble, la plate-forme et l'échelle améliorent la convivialité de la tour en permettant un accès sûr et efficace aux équipements à haute altitude, en prenant en charge l'exploitation et la maintenance continues tout en respectant les exigences de sécurité et de durabilité de l'industrie.

Veuillez cliquer ici pour plus d'informations !!!

Visites clients

Assemblage,Test de tour en acier de galvanisation

Certifications

Veuillez cliquer ici pour plus d'informations !!!

Types de produits personnalisés et avantages

Tour autoportante 
La tour autoportante est généralement composée de 3 pieds ou de 4 pieds et son matériau est un tuyau en acier ou un angle en acier. En ce qui concerne la connexion, la tour tubulaire est reliée par une bride et la tour d'angle en acier est reliée par des écrous et des boulons.
Caractéristiques:
1. Petit coefficient de charge de vent, forte résistance au vent.
2. Économisez les ressources foncières, emplacement pratique.
Transport et installation pratiques.

Tour de tuyaux en acier
La tour tubulaire fait référence à une structure en acier autoportante de grande hauteur avec une colonne de tour constituée de tuyaux en acier et une section de corps de tour de forme triangulaire. Ses principales caractéristiques sont que la colonne de la tour à trois tubes est constituée de tuyaux en acier et que la section du corps de la tour a une forme triangulaire, qui est une structure en acier de grande hauteur différente de l'acier d'angle.

Tour monopôle 
La tour à tube unique, également appelée tour monopôle, est un type couramment utilisé, avec une belle apparence, couvrant une petite superficie de 9 à 18 mètres carrés, rentable et est adoptée par la majorité de la construction. Le corps de la tour adopte une section plus raisonnable, qui est reliée par un boulon à haute résistance. Il présente les caractéristiques d'une installation facile et peut s'adapter à une variété de sites de terrain complexes.

Tour haubanée 
La tour haubanée a une apparence nouvelle et sa plus grande caractéristique est renforcée par l'utilisation de haubans en acier. La tour haubanée est un type courant de tour de communication, économique et pratique. Il est plus léger et moins cher que les autres. Il est très adapté aux zones géographiques étendues.

Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement et jouant un rôle important dans de multiples domaines. Sa conception met l'accent sur l'harmonie et l'unité avec l'environnement naturel, et le style architectural est généralement coordonné avec l'environnement. Les tours d'observation sont généralement composées de corps de tour, de plates-formes, de tours et d'échelles, avec des structures compactes et durables.

Tour d'arbre camouflée
La tour d'arbre camouflée est également une sorte d'arbres artificiels de tour d'arbre bionique, sur une base comme une vraie, plus la conception méticuleuse, lorsqu'elle est placée parmi les vrais arbres dans la zone touristique, le parc et la place, elle fera partie de la nature.
Caractéristiques:
1. structure exquise et apparence magnifique.
2. Forte stabilité structurelle et longue durée de vie.
3. Petite couverture de surface et grand effet économique.

Nos prestations

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par la norme ISO9001. Nous nous engageons à fournir à nos clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays différents.
Nous nous spécialisons dans la conception et la fabrication de tour d'angle en acier, de tour en tube d'acier, de tour monopôle, de tour en pin, de tour haubanée et de tour de garde. Nos départements comprennent les départements de conception, de R&D, d'inspection, de laboratoire, de contrôle qualité, de galvanisation et de tour en acier. Nos matières premières proviennent d'aciéries réputées en Chine : HBIS Group, Baowu Steel Group, Shougang Group.
​

FAQ

Q : Quel est le MOQ acceptable ?
R : Notre MOQ acceptable est de 1 ensemble. Toute commande à l'essai en petite quantité est la bienvenue.

Q : Quel est le délai de livraison ?
R : Dans les 25 jours après réception du dépôt.

Q : Quelle est la condition de paiement acceptable ?
R : TT, L/C, Paypal, Western Union, Money Gram.

Q : Pouvez-vous faire des OEM pour moi ?
R: nous acceptons toutes les commandes OEM, contactez-nous et donnez-moi votre conception, nous vous proposerons un prix raisonnable.

Q : Quand puis-je obtenir le devis ?
R: Nous vous citons généralement dans les 24 heures suivant la réception de votre demande. Si vous êtes très pressé d'obtenir le devis, veuillez nous appeler ou nous le dire par courrier, afin que nous puissions considérer la priorité de votre demande.

Q : La norme structurelle de votre tour de communication est-elle ANSI/TIA/EIA-222-G ?
R : Oui.

Q : La norme de galvanisation à chaud est ASTM A 123/153 ?
R : Oui.

Q : Pouvez-vous fournir un livre de calcul ?
R : Oui, mais vous devez payer pour le livre de calcul

Q : Quelle est la durée de vie de votre produit ?
R : 50 ans.
Q : La structure de la tour est-elle unitaire ?
R : Non, nous pouvons le concevoir et le produire à la demande du client.

Q : Quel est votre mode de paiement ?
A : 30 % par T/T comme dépôt, solde par T/T ou L/C à vue.
