Pylône de télécommunication autoportant en acier galvanisé de 15 à 50 m, mât de signalisation pour antenne GSM 5G
JIAYAO CO.,LTD
Description du produit
1. Détails clés :
Lieu d'origine : Hebei, Chine (continentale) ; Nom de marque : Jaoyao ou OEM ; Numéro de modèle : Pylône de télécommunication
Traitement de surface : Galvanisé à chaud ou peint.
2. Emballage et livraison :
Détails de l'emballage : Le pylône de télécommunication sera groupé par cerclage galvanisé selon les exigences du client.
Livraison : Expédié sous 20 jours après paiement depuis le port de Tianjin
Membres du pylône : Un pylône en acier est séparé en plusieurs faisceaux.
Boulons : Le matériau d'emballage est un sac en nylon robuste ou un fût en acier.
3. Données techniques
| Conception |
| 1. Code de conception |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Acier de structure |
| 2. Grade |
Acier doux |
Acier à haute résistance |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Vitesse de vent de conception |
Jusqu'à 250 km/h |
| 4. Déflexion admissible |
0,5 ~ 1,0 degré à vitesse opérationnelle |
| 5. Résistance à la traction (Mpa) |
360~510 |
470~630 |
| 6. Limite d'élasticité (t≤16mm) (Mpa) |
355 |
235 |
| 7. Allongement (%) |
20 |
24 |
| 8. Résistance au choc KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Boulons et écrous |
| 9. Grade |
Grade 4.8, 6.8, 8.8 |
| 10. Normes pour les propriétés mécaniques |
| 10.1 Boulons |
ISO 898-1 |
| 10.2 Écrous |
ISO 898-2 |
| 10.3 Rondelles |
ISO 6507-1 |
| 11. Normes pour les dimensions |
| 11.1 Boulons |
DIN7990, DIN931, DIN933 |
| 11.2 Écrous |
ISO4032, ISO4034 |
| 11.3 Rondelles |
DIN7989, DIN127B, ISO7091 |
| Soudage |
| 12. Méthode |
Soudage à l'arc sous protection CO2 & Soudage à l'arc sous laitier (SAW) |
| 13. Norme |
AWS D1.1 |
| Marquage |
| 14. Méthode de marquage des éléments |
Emboutissage par presse hydraulique |
| Galvanisation |
| 15. Norme de galvanisation des profilés en acier |
ISO 1461 ou ASTM A123 |
| 16. Norme de galvanisation des boulons et écrous |
ISO 1461 ou ASTM A153 |
| Test |
| 17. Test en usine |
Essai de traction, analyse des éléments, essai de Sharpy (essai de choc), pliage à froid,
Essai de Preece, essai au marteau |
| Capacité |
| 18. Capacité de production maximale |
50 000 tonnes par an |
⇔Quel est le corps principal d'un pylône monopôle ?

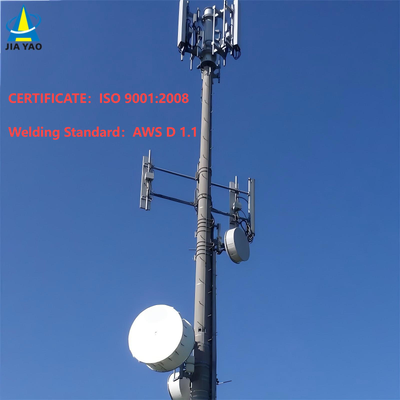

Le corps principal d'un pylône monopôle est un arbre unique, autoportant, plein/semi-plein qui constitue la structure porteuse centrale du pylône, spécialement conçu pour un usage urbain. Il est généralement fabriqué à partir de tôles d'acier laminées à haute résistance (Q345B/ASTM A500 Grade B) et présente une forme cylindrique ou polygonale soudée (diamètres de 0,5 à 2 m, mis à l'échelle par la hauteur du pylône) avec une conception conique (légèrement plus étroite en haut) pour optimiser la résistance à la charge du vent (jusqu'à 180 km/h). Sa hauteur varie de 10 m à 60 m (personnalisable pour les microstations 5G ou les centres de communication urbains), et il sert de cadre fondamental pour l'intégration de tous les composants auxiliaires du pylône monopôle.
⇔Qu'est-ce que la bride inférieure, l'échelle et la plateforme d'un pylône monopôle ?

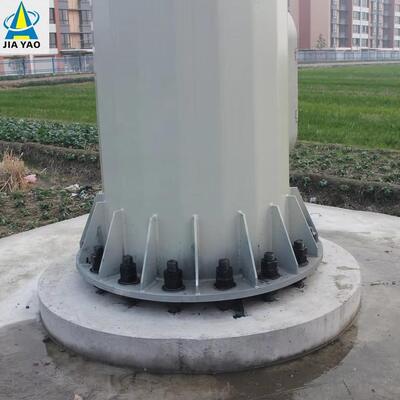

1. Bride inférieure : Il s'agit d'un composant en acier robuste soudé à la base de l'arbre principal du monopôle, agissant comme connexion critique entre le corps du pylône et la fondation en béton. Fabriquée en acier à haute résistance (correspondant au corps principal) et traitée avec des procédés anticorrosion, elle s'aligne avec les boulons d'ancrage de la fondation pour fixer le pylône verticalement et transférer l'ensemble des charges structurelles et des équipements au sol, assurant ainsi la stabilité globale du pylône.
2. Échelle : Il s'agit d'une échelle d'escalade interne intégrée à l'arbre principal du monopôle, construite en acier galvanisé résistant à la corrosion et équipée d'un système professionnel anti-chute. Exclusivement pour le personnel de maintenance certifié, elle offre un chemin d'accès vertical sûr pour l'inspection du pylône, l'installation et la réparation des équipements, et son intégrité est un point essentiel de la maintenance régulière du pylône.

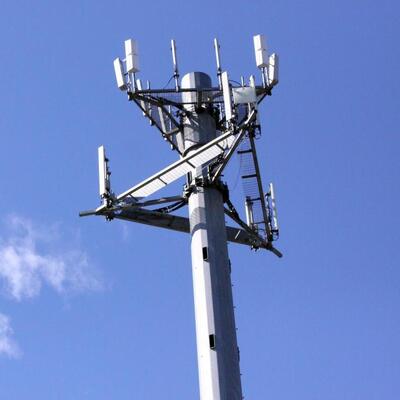

3. Plateforme : Le pylône monopôle est équipé de plateformes en acier compactes et intégrées (personnalisées selon les besoins du projet) montées sur l'arbre principal à des hauteurs désignées. Fabriquées en acier galvanisé pour plus de durabilité, ces plateformes servent d'espaces de travail stables pour l'installation, la maintenance et l'inspection des équipements de télécommunication (par exemple, antennes 5G, appareils micro-ondes) et des équipements de surveillance. Conçues pour s'adapter à l'empreinte ultra-compacte du monopôle, elles maximisent la commodité opérationnelle sans compromettre le design épuré et discret du pylône en milieu urbain.
⇔Quel est le corps principal d'un pylône monopôle après galvanisation à chaud ?
Après la galvanisation à chaud, le corps principal du pylône monopôle reste l'arbre cylindrique/polygonal en acier central (fabriqué à partir de tôles d'acier laminées à haute résistance Q345B/ASTM A500 Grade B) avec une conception conique, et sa forme structurelle, ses dimensions et ses performances porteuses sont entièrement préservées. Le changement clé est que toute sa surface en acier est recouverte d'un revêtement de zinc uniforme et dense, conformément à la norme ASTM A123. Cette couche galvanisée forme une barrière anticorrosion qui protège efficacement le substrat en acier des polluants urbains, de l'humidité et de l'érosion environnementale extérieure, prolongeant la durée de vie du corps principal à plus de 25 ans. Le corps principal galvanisé conserve également la rigidité structurelle de l'arbre en acier d'origine, et toutes les soudures (conformes à AWS D1.1) sont également galvanisées pour assurer une performance anticorrosion constante et l'intégrité structurelle globale du corps du pylône.
