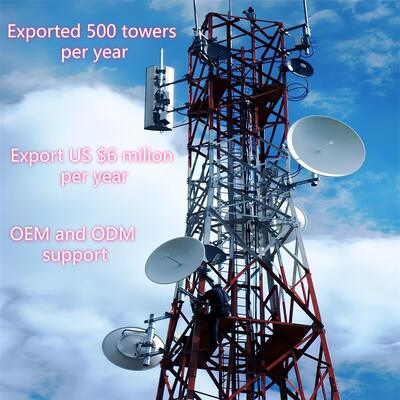

Tour de communication en acier angulaire à 4 pieds pour la transmission de signaux, radio, mobile, cellulaire pour télécom
JIAYAO | Votre partenaire fiable en tours de communication mondiales
En tant que fabricant professionnel axé sur les tours de communication en acier, JIAYAO apporte plus de 20 ans d'expérience dans la fabrication et l'exportation à chaque projet d'infrastructure de télécommunication. Nous livrons plus de 1 000 tours finies aux marchés mondiaux chaque année, avec un volume d'exportation annuel atteignant 10 millions de dollars américains. À ce jour, nos solutions de tours ont été déployées avec succès dans 55 pays à travers l'Asie du Sud-Est, le Moyen-Orient, l'Amérique latine, l'Afrique et au-delà.
Nous fournissons des services de personnalisation complets OEM/ODM pour répondre à toutes vos exigences spécifiques de projet. Des tours cellulaires en treillis 5G standard, des monopôles et des mâts haubanés, aux tours spécifiques à des applications construites pour les sites miniers, les parcs éoliens et les scénarios de conditions météorologiques extrêmes, nous pouvons adapter la solution optimale à vos besoins.
Soutenus par un contrôle qualité strict, des capacités de livraison mondiales matures et un support technique complet, nous sommes un partenaire de confiance depuis longtemps pour les opérateurs de télécommunications, les entrepreneurs EPC et les intégrateurs de projets du monde entier.
Faites défiler vers le bas pour voir les spécifications détaillées des produits, les études de cas de projets et les solutions personnalisées. ↓↓↓

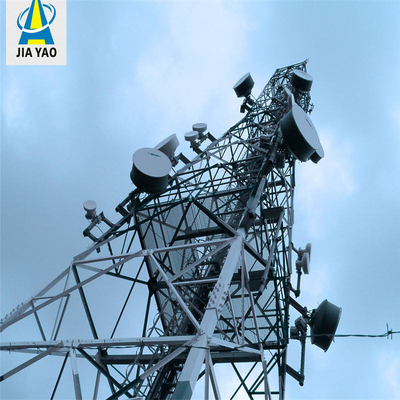

La tour en treillis d'acier angulaire à 4 pieds est une structure autoportante en acier à haute résistance conçue pour le support d'infrastructures critiques. Caractérisée par son cadre à quatre pieds à base carrée et ses connexions en treillis entrecroisées, elle sert de colonne vertébrale fiable pour la communication, la transmission d'énergie et d'autres applications industrielles dans le monde entier. Contrairement aux tours haubanées qui dépendent de fils externes pour la stabilité, cette conception autoportante se tient indépendamment, la rendant adaptable à divers environnements, des zones urbaines aux régions éloignées.
En tant que pierre angulaire de l'infrastructure moderne, la tour en treillis d'acier angulaire à 4 pieds combine durabilité, polyvalence et praticité pour répondre aux demandes croissantes des secteurs de la communication, de l'énergie et de la surveillance. Sa conception mature et ses performances fiables en font un choix privilégié pour les projets du monde entier.
Description du produit
Détails de l'emballage : La tour de télécommunication sera groupée par cerclage galvanisé selon les exigences du client.
Livraison :Expédié sous 20 jours après paiement depuis le port de Tianjin
Membres de la tour : Une tour en acier est séparée en plusieurs paquets.
Boulons : Sac Pacrum.lon ou acier
Nous sommes spécialisés dans la conception et la fabrication de tours en acier personnalisées pour les applications de télécommunication, de surveillance, d'observation et de sécurité. Ci-dessous les informations détaillées sur le produit :
| Conception |
| 1. Code de conception |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Acier de structure |
| 2. Grade |
Acier doux |
Acier à haute résistance |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Vitesse de vent de conception |
Jusqu'à 250 km/h |
| 4. Déflexion admissible |
0,5 ~1,0 degré @ vitesse opérationnelle |
| 5. Résistance à la traction (Mpa) |
360~510 |
470~630 |
| 6. Limite d'élasticité (t≤16mm) (Mpa) |
235 |
355 |
| 7. Allongement (%) |
20 |
24 |
| 8. Résilience KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Boulons et écrous |
| 9. Grade |
Grade 4.8, 6.8, 8.8 |
| 10. Normes pour les propriétés mécaniques |
| 10.1 Boulons |
ISO 898-1 |
| 10.2 Écrous |
ISO 898-2 |
| 10.3 Rondelles |
ISO 6507-1 |
| 11. Normes pour les dimensions |
| 11.1 Boulons |
DIN7990, DIN931, DIN933 |
| 11.2 Écrous |
ISO4032, ISO4034 |
| 11.3 Rondelles |
DIN7989, DIN127B, ISO7091 |
| Soudage |
| 12. Méthode |
Soudage à l'arc sous protection CO2 & Soudage à l'arc sous laitier (SAW) |
| 13. Norme |
AWS D1.1 |
| Marquage |
| 14. Méthode de marquage des membres |
Emboutissage par presse hydraulique |
| Galvanisation |
| 15. Norme de galvanisation des sections d'acier |
ISO 1461 ou ASTM A123 |
| 16. Norme de galvanisation des boulons et écrous |
ISO 1461 ou ASTM A153 |
| Test |
| 17. Test en usine |
Essai de traction, analyse des éléments, essai de Charpy (essai de résilience), pliage à froid,
Essai de Preece, essai au marteau
|
La structure en treillis d'une tour en acier angulaire à 4 pieds est un cadre entrecroisé, semblable à une ferme, qui relie les quatre pieds verticaux en acier d'angle de la tour. Composée de membres en acier interconnectés (généralement de l'acier d'angle ou des barres de treillis), elle forme un motif en toile qui répartit les charges — y compris le poids propre de la tour, le poids de l'équipement, le vent, les forces sismiques et les charges de glace — uniformément sur les quatre pieds. Cette structure est intégrée sur toute la hauteur de la tour, complétant la conception effilée de la tour (plus large à la base, plus étroite au sommet) pour améliorer l'intégrité structurelle et la stabilité. La configuration en treillis équilibre une résistance élevée avec une performance légère, minimisant l'utilisation de matériaux tout en maximisant la capacité de charge et la résistance aux conditions environnementales extrêmes. Elle facilite également la circulation de l'air, réduisant la résistance au vent et améliorant encore la stabilité globale de la tour.

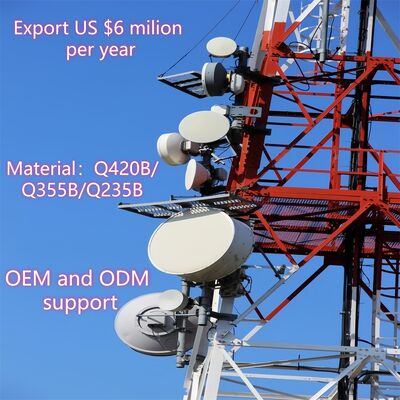

Le montage d'une parabole micro-ondes (MW) sur une tour en acier angulaire à 4 pieds suit un processus systématique et conforme aux normes de sécurité :
- Préparation avant installation: Vérifier la capacité portante de la tour pour s'assurer qu'elle peut supporter le poids de la parabole MW (y compris la parabole, le support de montage et le matériel associé). Vérifier que la conception de la tour est conforme aux normes pertinentes (par exemple, TIA/EIA-222-G/F) pour le montage de l'équipement.
- Installation du support: Fixer des supports d'antenne/micro-ondes dédiés (fournis avec la tour ou fabriqués sur mesure) à des points de montage prévus sur le corps de la tour ou sur la plateforme d'équipement. Ces supports sont fixés à l'aide de boulons à haute résistance (conformes à la norme ISO 898 grade 6.8/8.8) pour assurer une connexion solide à la structure en treillis ou aux pieds de la tour.
- Levage et positionnement de la parabole: Utiliser des grues ou des équipements de levage spécialisés pour hisser la parabole MW à la hauteur cible (généralement sur les sections supérieures de la tour ou sur une plateforme d'équipement dédiée). S'assurer que la parabole est alignée avec le chemin de communication point à point prévu (ajuster l'azimut et l'élévation si nécessaire).
- Fixation de la parabole: Fixer la parabole MW aux supports préinstallés à l'aide de matériel compatible, en serrant les boulons au couple spécifié avec des outils calibrés. S'assurer que la parabole est de niveau et stable, sans jeu ni mouvement.
- Routage et intégration des câbles: Acheminer les câbles de signal de la parabole à travers les chemins de câbles intégrés de la tour pour les protéger des dommages environnementaux. Connecter les câbles aux équipements appropriés (par exemple, émetteurs/récepteurs) à la base de la tour ou à la plateforme intermédiaire, en assurant une isolation et une étanchéité appropriées.
- Inspection finale: Effectuer une vérification visuelle pour confirmer que la parabole est solidement montée, que les supports sont intacts et que les câbles sont correctement organisés. Tester la transmission du signal de la parabole pour vérifier l'alignement et la fonctionnalité, en respectant les protocoles de sécurité tout au long du processus.

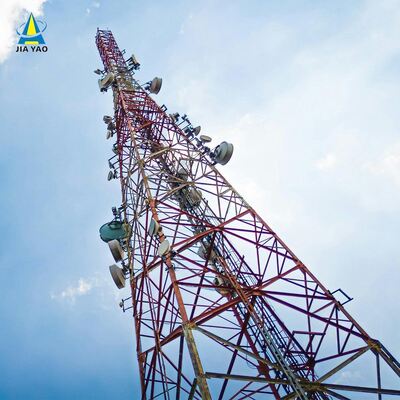

La structure principale d'une tour en acier angulaire à 4 pieds est un cadre autoportant conçu pour la stabilité et la capacité de charge, composé de trois éléments principaux :
- Quatre pieds verticaux en acier d'angle: Les éléments porteurs primaires, fabriqués en acier de construction de haute qualité (par exemple, Q235B, Q345B, Q420 ; conformes à ASTM A36/A572) et disposés en configuration de base carrée. Ces pieds transfèrent le poids total de la tour (y compris l'équipement et les charges environnementales) à la fondation.
- Connexions en treillis: Membres en acier entrecroisés (acier d'angle ou barres de treillis) qui relient les quatre pieds horizontalement et diagonalement. Ce système de treillis répartit les charges uniformément sur la structure, améliore la rigidité et résiste aux forces latérales (vent, activité sismique), formant le motif en treillis caractéristique de la tour.
- Conception de cadre effilé: La tour se rétrécit progressivement de la base au sommet (plus large en bas, plus étroite en haut), optimisant l'intégrité structurelle en concentrant le matériau là où les charges sont les plus lourdes (à la base) et en réduisant la résistance au vent à des altitudes plus élevées.
Des éléments structurels supplémentaires (par exemple, plateformes d'équipement, échelles d'escalade et chemins de câbles) sont intégrés au cadre principal pour soutenir la fonctionnalité pratique, mais les quatre pieds verticaux et les connexions en treillis forment la colonne vertébrale structurelle de la tour.
A. Plateforme
- Objectif: Sert d'espace de travail surélevé et stable pour installer, entretenir ou inspecter l'équipement (par exemple, paraboles MW, antennes 5G, dispositifs de surveillance) et les composants de la tour. Elle offre également un point de repos sûr pour les travailleurs pendant l'escalade.
- Caractéristiques de conception: Généralement fabriquée en acier galvanisé (conforme à ASTM A123/ISO 1461 pour la résistance à la corrosion) et intégrée à la structure en treillis de la tour à des hauteurs spécifiées. Les plateformes peuvent comporter des garde-corps de sécurité, des surfaces antidérapantes et des trappes d'accès pour assurer la sécurité des travailleurs. Elles sont conçues pour supporter le poids des travailleurs, des outils et de l'équipement, conformément à la capacité de charge globale de la tour.
- Personnalisation: Peut être ajoutée à plusieurs hauteurs en fonction des besoins du projet (par exemple, près des points de montage d'antenne ou à mi-hauteur de la tour pour la maintenance).
B. Échelle
- Objectif: Un système d'accès de sécurité dédié qui permet aux travailleurs de grimper sur la tour pour atteindre les plateformes, l'équipement ou les sections supérieures pour l'installation, l'inspection ou les réparations.
- Caractéristiques de conception: Fabriquée en acier galvanisé pour la durabilité et la résistance à la corrosion, avec des barreaux espacés uniformément (selon les normes de sécurité de l'industrie) pour une montée confortable. Les principales caractéristiques de sécurité comprennent des mains courantes, des systèmes d'arrêt de chute (par exemple, guides de câble pour harnais) et parfois des enceintes de protection pour éviter les chutes. L'échelle est fixée verticalement aux pieds de la tour ou au treillis, assurant un chemin sûr et stable.
- Conformité: Conçue conformément aux réglementations de sécurité et aux normes de l'industrie (par exemple, TIA/EIA-222-G/F), en privilégiant la protection des travailleurs lors de l'accès vertical.
Ensemble, la plateforme et l'échelle améliorent l'utilité de la tour en permettant un accès sûr et efficace aux équipements et composants en altitude, soutenant ainsi le fonctionnement et la maintenance continus.
La galvanisation est un traitement de surface essentiel pour les tours en treillis d'acier angulaire à 4 pieds, offrant une résistance à la corrosion à long terme pour résister aux conditions extérieures difficiles et prolonger la durée de vie de la tour au-delà de 20 ans. Voici un aperçu simplifié de ses tests de galvanisation :
1. Objectifs clés des tests
- Assurer une épaisseur de revêtement suffisante pour une protection durable contre la corrosion.
- Vérifier l'uniformité du revêtement de zinc et une forte adhérence (éviter le décollement/écaillage).
- Vérifier l'absence de défauts critiques (par exemple, acier nu, fissures, piqûres).
- Être conforme aux normes internationales (ASTM A123, ISO 1461).
2. Méthodes de test clés (effectuées après l'usine et après l'installation)
- Épaisseur du revêtement: Utiliser des jauges d'épaisseur magnétiques (non destructives) ou des micromètres (destructifs sur échantillon uniquement) ; minimum 85 à 120 µm (plus épais pour les environnements difficiles).
- Adhérence: Essai de pliage (180°), essai au marteau ou essai de quadrillage au couteau — aucun décollement du revêtement n'est autorisé.
- Inspection visuelle: Vérifier l'absence d'acier nu, de fissures, d'accumulation de zinc inégale ou de contamination ; des irrégularités mineures sont acceptables si elles n'ont pas d'impact.
- Résistance à la corrosion: Essai au brouillard salin (ASTM B117/ISO 9227) pendant 100 à 500 heures (résistance à la rouille rouge) ; exposition prolongée sur site en option.
- Analyse chimique optionnelle: AAS/XRF pour confirmer une pureté de zinc ≥ 98 % et détecter les impuretés.
3. Normes de conformité
Respecter les normes ASTM (A123, B117, A572), ISO (1461, 9227, 898), les codes de conception des tours (TIA/EIA-222-G/F) et les réglementations locales.
4. Contrôles ponctuels après installation
- Remesurer l'épaisseur aux joints critiques.
- Inspecter les dommages (rayures, bosses) et retoucher avec de la peinture riche en zinc si nécessaire.
- Vérifier l'intégrité du revêtement aux trous de boulons et aux zones d'usure intense.
Ces tests garantissent la fiabilité du revêtement galvanisé, soutenant les performances de la tour dans les applications d'infrastructure.

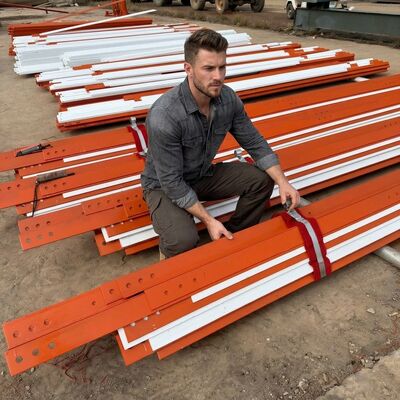

Emballage et expédition
Certificats
Veuillez cliquer ici pour plus d'informations!!!!!!
Types de produits personnalisés et avantages
Tour autoportante
La tour autoportante est généralement une tour à 3 ou 4 pieds, et son matériau est un tuyau en acier ou un acier d'angle. Quant à la connexion, la tour tubulaire est connectée par bride, et la tour en acier d'angle est connectée par des écrous et des boulons.
Caractéristiques :
1. Petit coefficient de charge de vent, forte résistance au vent.
2. Économie de ressources foncières, emplacement pratique.
Transport et installation pratiques.
Tour en acier tubulaire
La tour tubulaire fait référence à une structure en acier autoportante de grande hauteur avec une colonne de tour en tuyaux d'acier et une section de corps de tour de forme triangulaire. Ses principales caractéristiques sont que la colonne de la tour à trois tubes est en tuyaux d'acier et que la section du corps de la tour est de forme triangulaire, ce qui est une structure de grande hauteur différente de l'acier d'angle.
Tour monopôle
La tour monopôle, est un type couramment utilisé, avec une belle apparence, couvrant une petite surface de 9 à 18 mètres carrés, rentable, et est adoptée par la majorité des constructions. Le corps de la tour adopte une section plus raisonnable, qui est connectée par des boulons à haute résistance ou un chevauchement (connexion coulissante). Elle présente les caractéristiques d'une installation facile et peut s'adapter à une variété de sites complexes.
Tour haubanée
La tour haubanée a une apparence nouvelle, et sa plus grande caractéristique est renforcée par l'utilisation de câbles d'acier. La tour haubanée est un type courant de tour de communication, économique et pratique. Elle est plus légère et moins chère que les autres. Elle est très adaptée aux vastes zones géographiques.
Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement environnant et jouant un rôle important dans de multiples domaines. Sa conception met l'accent sur l'harmonie et l'unité avec l'environnement naturel, et le style architectural est généralement coordonné avec l'environnement environnant. Les tours d'observation sont généralement composées de corps de tour, de plateformes, de tours et d'échelles, avec des structures compactes et durables.
Tour arbre camouflée
La tour arbre camouflée est également une sorte d'arbre artificiel de tour bionique, à la base comme un vrai, plus une conception méticuleuse, lorsqu'elle est placée parmi les vrais arbres dans une zone touristique, un parc et une place, elle fera partie de la nature.
Caractéristiques :
1. Structure exquise et apparence magnifique.
2. Stabilité structurelle solide et longue durée de vie.
3. Petite surface couverte et grand effet économique.
