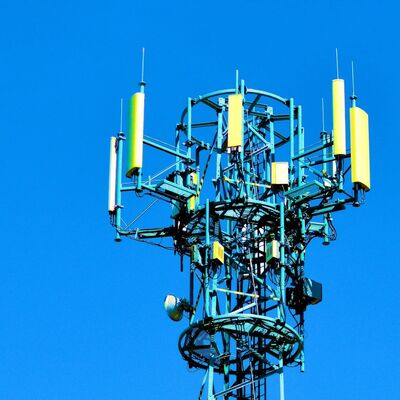

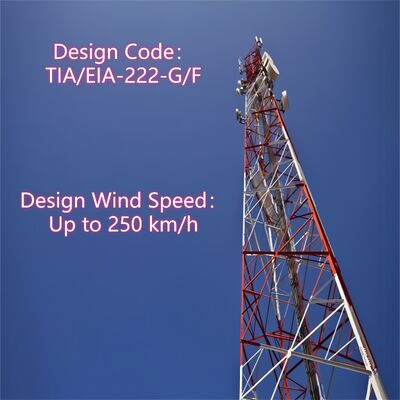

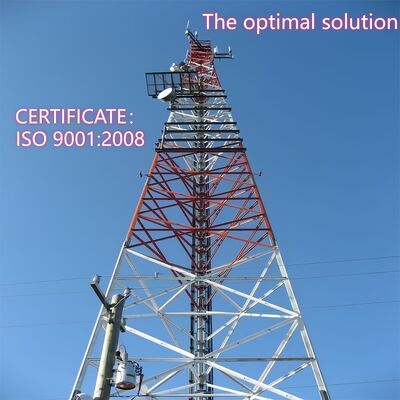

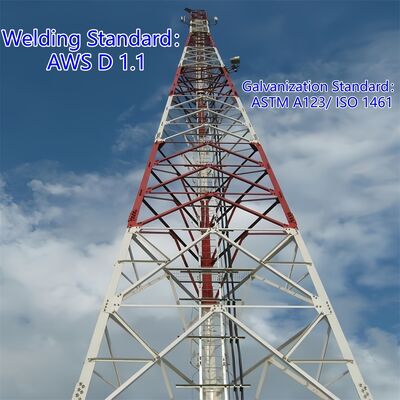

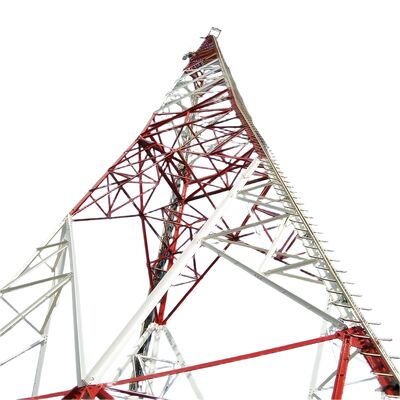

Tour de télécommunication en acier galvanisé angulaire à 3 pieds, galvanisation à chaud, pour couverture urbaine extérieure du signal 4G

JIAYAO CO., LTD.

La tour d'acier angulaire à trois pattesappartient au domaine technique de la fabrication d'équipements de communication, concerne notamment une tour de communication sans fil triangulaire, comprend le corps de la tour, un éclair,le corps de la tour est formé par une tour triangulaire, le pied de tour du corps de tour est fixé au sol, la tige de foudre s'étire du haut du corps de tour, le corps de tour est le tour du corps de tour d'une pente égale ou d'une pente variable unique,la section transversale du corps de la tour est en acier à angle, un triangle équilatéral de structure d'enceinte à barres transversales, le corps de la tour est doté d'une pluralité de plates-formes d'exploitation séquentielles de haut en bas.Le modèle d'utilité révèle une tour de communication sans fil triangulaire a les avantages de la sécurité et de la fiabilité, et une structure simple.
Description du produit

Qu'est-ce qu'une tour d'acier angulaire à trois pattes?

Le corps d'une tour d'acier angulaire à trois pattes est la structure porteuse de la tour, caractérisée par une configuration triangulaire (similaire à une pyramide).Il est constitué de trois pieds verticaux en acier (ou colonnes) reliés en haut, avec des éléments de connexion en acier angulaires supplémentaires reliant les jambes sur toute la hauteur.la carrosserie est conçue pour résister efficacement aux deux charges verticales (eLa conception angulaire et le cadre triangulaire assurent une stabilité exceptionnelle.même dans des conditions environnementales difficilesLe corps sert de structure de support primaire pour le montage de la communication, la transmission de puissance, le montage de laou équipement de surveillance.

Qu'est-ce qu'une tour en acier angulaire à trois pattes?

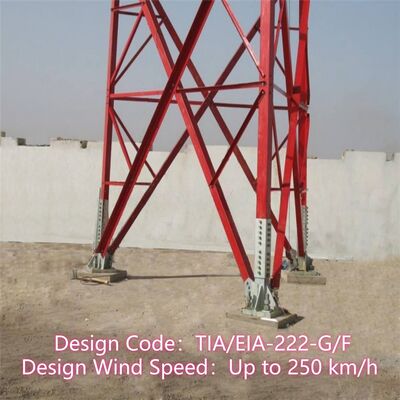

Le "pied" d'une tour d'acier angulaire à trois pattes fait référence à la partie de base de chaque jambe verticale, qui interagit avec la fondation de la tour.Il s'agit d'un composant essentiel responsable du transfert de tout le poids de la tour et de ses charges (équipementLes pieds sont généralement conçus avec des plaques de raccordement, des boulons,ou points d'ancrage qui s'attachent fermement à la fondation en béton ou renforcéeConstruits en acier galvanisé de haute résistance (conformément au corps de la tour), les pieds sont conçus pour résister au cisaillement, à la tension et aux forces de compression.empêcher le déplacement ou la chute de la tourLeur conception est adaptée aux conditions géologiques du site, assurant la compatibilité avec les fondations pour une stabilité maximale.

Qu'est-ce que l'échelle et le plateau de câble d'une tour d'acier angulaire à 3 pattes?

• Échelle: Un composant d'accès de sécurité installé le long du corps de la tour, permettant aux travailleurs d'accéder en toute sécurité au sommet (ou aux plates-formes intermédiaires) pour l'installation, la maintenance ou l'inspection.Les échelles sont généralement en acier galvanisé pour leur résistance à la corrosion et leur résistanceIls peuvent inclure des dispositifs de sécurité tels que des rampes, des systèmes d'arrêt de chute ou des enceintes de cage pour protéger les travailleurs des chutes.
• Plateau de câbles: Un canal ou un plateau structurel monté sur le corps de la tour, conçu pour organiser, soutenir et protéger les câbles (par exemple, les câbles de communication, les câbles d'alimentation,ou des fils de signal) qui passent entre la base de la tour et l'équipement au sommetLes plateaux de câbles maintiennent les câbles propres, empêchent l'enchevêtrement ou les dommages causés par des facteurs environnementaux (vent, pluie, rayonnement UV) et facilitent l'accès facile pour l'entretien.Ils sont souvent en acier galvanisé pour assurer la durabilité et la compatibilité avec la conception résistante à la corrosion de la tour.Ensemble, l'échelle et le plateau de câbles améliorent la fonctionnalité de la tour en permettant un accès sûr et une gestion efficace des câbles.

Comment installer une tour d'acier angulaire à 3 pattes?

L'installation d'une tour d'acier angulaire à trois pieds suit un processus systématique axé sur la sécurité:

1. Enquête sur le site et préparation des fondations: Tout d'abord, procéder à une étude détaillée du site afin de déterminer l'emplacement optimal, d'évaluer les conditions géologiques et d'identifier les contraintes environnementales ou structurelles potentielles (par exemple, vitesse du vent,activité sismique)Ensuite, construisez une fondation robuste (habituellement en béton ou en béton armé) adaptée au poids et aux exigences de charge de la tour.Les fondations doivent être plates et solidement ancrées au sol pour soutenir les pieds de la tour..
2. Assemblage des composants de la tour: Transporter les composants préfabriqués (pieds en acier, pièces de raccordement, échelle, plateau de câbles) sur le chantier.joindre les membres de connexion angulaires pour former la structure pyramidale, et installer des composants auxiliaires comme l'échelle et le plateau de câbles pendant l'assemblage.
3. Érection de la tour: Utilisez des grues ou un équipement de levage spécialisé pour élever la tour assemblée (ou des sections de celle-ci, pour les tours plus hautes) en position verticale.Alignez soigneusement les pieds de la tour avec les points d'ancrage des fondations et fixez-les à l'aide de boulons ou d'ancrages pour verrouiller la tour en place.
4. Installation de l'équipement: Monter l'équipement prévu (par exemple, antennes, antennes à micro-ondes, lignes de transmission électrique) sur la plateforme supérieure de la tour ou sur des points de montage désignés.Les câbles sont acheminés à travers le plateau de câbles préinstallé, reliant les équipements à la base.
5. Contrôle de la qualité et contrôle de la sécurité: Effectuer des inspections de qualité rigoureuses pour vérifier l'intégrité structurelle de la tour (par exemple, étanchéité des boulons, alignement des composants, résistance à la corrosion).Mettre en œuvre des protocoles de sécurité tout au long de l'installationLes contrôles finaux confirment que la tour est stable, que l'équipement est correctement installé,et tous les systèmes fonctionnent comme prévu.

Épreuves de galvanisation de tours d'acier angulaires.

La galvanisation est un processus essentiel pour les tours d'acier angulaires (comme les tours d'acier angulaires à trois pattes), car elle fournit une résistance à la corrosion et prolonge la durée de vie de la structure en extérieur,environnements hostiles (ePour s'assurer que le revêtement galvanisé respecte les normes de qualité et fonctionne comme prévu,une série de procédures de test rigoureuses sont effectuéesVoici une vue d'ensemble détaillée des essais de galvanisation pour les tours d'acier angulaires:

1Objectifs principaux des essais de galvanisation

Les principaux objectifs des essais sont de vérifier:

Épaisseur de revêtement adéquate (pour assurer une protection contre la corrosion à long terme).

Uniformité et adhésion du revêtement en zinc (pour éviter le décollement ou le décollement).

Le produit doit être étanche à l'eau et à la chaleur.

Résistance à la corrosion (pour confirmer que le revêtement peut résister à la dégradation de l'environnement).

2. Principales méthodes d'essai pour les tours en acier angulaire galvanisé

Les essais sont généralement effectués en deux étapes: après galvanisation d'usine (sur des composants individuels tels que des pieds, des pièces de connexion,ou échelles) et après installation (contrôles ponctuels sur la tour assemblée)Les méthodes les plus courantes sont les suivantes:

A. Mesure de l'épaisseur du revêtement

L'épaisseur du revêtement en zinc a une incidence directe sur la résistance à la corrosion: une couche trop fine risque de tomber prématurément, tandis qu'une épaisseur excessive peut provoquer la fragilité ou un mauvais ajustement des composants.

Normes d'essai: Conforme aux normes internationales telles que l'ASTM A123 (pour la galvanisation à chaud de l'acier structurel) ou l'ISO 1461 (pour les revêtements galvanisés à chaud sur des articles en fer et en acier).

Outils de test:

Étalon d'épaisseur magnétique: la méthode non destructive la plus utilisée qui mesure la distance entre une sonde magnétique et le substrat d'acier, calculant ainsi l'épaisseur du revêtement.Les mesures sont effectuées à plusieurs points (ePar exemple, 3 à 5 taches par mètre carré) sur chaque composant, en se concentrant sur les zones à fort stress (par exemple, les joints des jambes, les trous des boulons) et les zones difficiles à revêtir.

Micromètre (destructif): pour la vérification, une petite section du composant peut être coupée et l'épaisseur du revêtement est mesurée directement avec un micromètre (utilisé uniquement pour les essais d'échantillons,pièces non finies).

Critères d'acceptation: l'épaisseur minimale typique varie de 85 à 120 μm (micromètres) pour les composants structurels en acier, selon l'épaisseur et l'application de l'acier (par exemple,les tours situées dans les zones côtières ou industrielles peuvent nécessiter des revêtements plus épais).

B. Épreuves d'adhésion (résistance des liaisons)

Une forte liaison entre le revêtement en zinc et le substrat en acier empêche le décollement pendant le transport, l'installation ou l'exposition à des contraintes mécaniques (par exemple, vibrations induites par le vent).

Test de flexion: un échantillon de l'acier galvanisé (par exemple, une section d'acier angulaire) est plié à 180° autour d'un mandrin (diamètre correspondant à l'épaisseur de l'acier).le revêtement est inspecté pour détecter les fissuresAucun détachement visible n'est acceptable.

Test au marteau: un marteau pesé (généralement 0,5 à 1 kg) est frappé fermement contre le revêtement à plusieurs endroits.ou levées, seules des entailles mineures (sans exposer le substrat d'acier) sont permises..

Test au couteau: un couteau tranchant, non serré, est utilisé pour faire une coupe en traverse (modèle de grille) dans le revêtement.le retrait minimal du revêtement (le cas échéant) est autorisé;.

C. Inspection des défauts visuels et de surface

L'inspection visuelle détecte les défauts évidents qui compromettent l'intégrité du revêtement.

Procédure: chaque composant galvanisé (et la tour assemblée) est inspecté à l'œil nu ou à l'aide d'une loupe (10x de grossissement) pour:

Des taches nues (acier exposé), des fosses ou des trous d'épingle.

Les détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs.

Contamination (p. ex. couches d'huile, de saleté ou d'oxyde sous le revêtement).

Critères d'acceptation: aucun acier nu ne doit être visible; des irrégularités de surface mineures (par exemple, de petits nodules de zinc) sont acceptables si elles n'affectent pas l'ajustement des composants ou les performances structurelles.

D. Essai de résistance à la corrosion

Cela vérifie la capacité du revêtement à résister à la rouille et à la dégradation au fil du temps.

Épreuve de pulvérisation de sel (brouillard): Épreuve de corrosion accélérée courante (selon ASTM B117 ou ISO 9227).Les échantillons galvanisés sont placés dans une chambre où une brume continue de 5% de chlorure de sodium (eau salée) est pulvérisée à température contrôlée (35°C).Les échantillons sont inspectés périodiquement (par exemple après 24, 48, 100 ou 500 heures) pour détecter les signes de rouille rouge (corrosion de l'acier) ou de rouille blanche (oxydation du zinc).

Acceptation: pour les tours structurelles, le revêtement doit résister à la rouille rouge pendant au moins 100 à 500 heures (en fonction de l'environnement d'application).La rouille blanche (une couche temporaire d'oxyde de zinc) est normale et n'indique pas une défaillance, mais il ne doit pas se propager de façon excessive.

Test d'exposition sur le terrain: les essais à long terme impliquent l'installation de composants d'échantillons dans l'environnement prévu par la tour (par exemple, côte, désert,La surveillance de la corrosion au cours des mois ou des annéesCela valide les performances dans le monde réel.

E. Analyse de la composition chimique (facultatif)

Pour s'assurer que le revêtement en zinc respecte les normes de pureté, des analyses chimiques peuvent être effectuées sur les échantillons du bain de galvanisation ou du revêtement.

Méthode d'essai: spectroscopie par absorption atomique (AAS) ou fluorescence par rayons X (XRF) pour mesurer la teneur en zinc (typiquement ≥ 98% de zinc pur pour la galvanisation à chaud) et détecter les impuretés (par exemple, plomb,Les effets de l'utilisation de produits chimiques (comme le fer) pourraient réduire la qualité du revêtement..

3. Normes d'essai et conformité

Les essais de galvanisation des tours d'acier angulaires doivent respecter des normes spécifiques à l'industrie afin d'assurer la cohérence et la fiabilité:

Normes ASTM: ASTM A123 (galvanisation à chaud), ASTM B117 (essai par pulvérisation de sel), ASTM A817 (acier galvanisé pour les tours de transmission).

Normes ISO: ISO 1461 (couches galvanisées), ISO 9227 (essai par pulvérisation de sel).

Normes locales/spécifiques à l'industrie: pour les tours de télécommunications ou de transmission d'énergie, des exigences supplémentaires peuvent être fixées par les organismes de réglementation (par exemple, IEEE pour les infrastructures d'énergie,UIT pour les tours de télécommunications) ou les spécifications du projet.

4Tests après installation

Une fois la tour assemblée et installée, des contrôles ponctuels sont effectués pour confirmer que le revêtement galvanisé n'a pas été endommagé lors du transport, du levage ou de l'assemblage:

Mesurer à nouveau l'épaisseur du revêtement aux joints critiques (par exemple, connexions entre les pieds et les fondations, raccords d'échelles).

Vérifiez les rayures, les bosses ou les abrasions pouvant avoir exposé le substrat d'acier (jusqu'à la peinture riche en zinc si les dommages sont mineurs).

Vérifiez que les trous de boulons et les points de connexion (zones à forte usure) conservent une épaisseur de revêtement suffisante.

Résumé

Les essais de galvanisation pour les tours d'acier angulaires sont un processus complet axé sur l'épaisseur, l'adhérence, la qualité de surface et la résistance à la corrosion.En respectant des normes strictes et en effectuant des tests à l'usine et sur place, l'intégrité du revêtement en zinc est assurée, ce qui permet à la tour de résister à des conditions environnementales difficiles et d'offrir une fiabilité à long terme dans les télécommunications, la transmission d'énergie,et autres applications d'infrastructure.

Veuillez cliquer ici pour plus d'informations!!!!!!

Emballage et expédition

Je suis désolée.

Coopération clients

Je suis désolée.

Certifications

Je suis désolée.

Veuillez cliquer ici pour plus d'informations!!!!!!

Types de produits personnalisés et avantages

Tour autonome 
La tour autoportante est généralement une tour à 3 ou 4 jambes, et son matériau est un tuyau en acier ou en acier d'angle.et la tour en acier angulaire est reliée par des écrous et des boulons.
Caractéristiques:
1- Petit coefficient de charge du vent, forte résistance au vent.
2Économiser les ressources en terres, un emplacement pratique.
Transport et installation pratiques.

Tour de tuyauterie en acier
La tour de tube fait référence à une structure en acier de grande hauteur autoportante avec une colonne de tour faite de tuyaux en acier et une section de corps de tour en forme triangulaire.Ses principales caractéristiques sont que la colonne de la tour à trois tubes est faite de tuyaux en acier et la section du corps de la tour est en forme triangulaire, qui est une structure en acier de grande hauteur différente de l'acier d'angle.

Tour du monopole

Monopole Tower, est un type couramment utilisé, avec une belle apparence, couvrant une petite superficie de 9 à 18 mètres carrés, rentable, et est adopté par la majorité de la construction.Le corps de la tour adopte une section plus raisonnable, qui est relié par un boulon de haute résistance ou par une connexion de chevauchement (connexion coulissante). Il a les caractéristiques d'une installation facile et peut s'adapter à une variété de terrains complexes.

Tour de Guyed 
La tour à câble est un type commun de tour de communication, économique et pratique.Il est plus léger et moins cher que les autres.Il est très adapté aux grandes zones géographiques.

Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement environnant et joue un rôle important dans de multiples domaines.Sa conception souligne l'harmonie et l'unité avec l'environnement naturel., et le style architectural est généralement coordonné avec l'environnement environnant.avec des structures compactes et durables.

Une tour en bois camouflée
La Tour d'Arbre Camouflée est aussi une sorte d'arbres artificiels de tour d'arbre Bionique, sur la base comme un vrai, plus la conception méticuleuse, lorsqu'il est placé parmi les vrais arbres dans la zone touristique,le parc et la place, ce sera une partie de la nature.
Caractéristiques:
1Une structure exquise et une apparence magnifique.
2- Une solide stabilité structurelle et une longue durée de vie.
3Une couverture de surface réduite et un effet économique important.

Nos services

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par ISO9001.Beaucoup de produits ont été exportés vers les États-Unis., l'Europe et dans 55 autres pays.
Nous sommes spécialisés dans la conception et la fabrication de tour d'acier d'angle, tour d'acier de tube, tour monopole, tour de pin, tour de type et tour de garde.laboratoireNos matières premières proviennent de célèbres aciéries en Chine: HBIS Group, Baowu Steel Group, Shougang Group.
