Tour d'acier angulaire à 4 pattes durable avec boulons et écrous conformes aux normes ISO 898 et DIN 7990 pour la fiabilité mécanique

JIAYAO CO., COUVERCLE

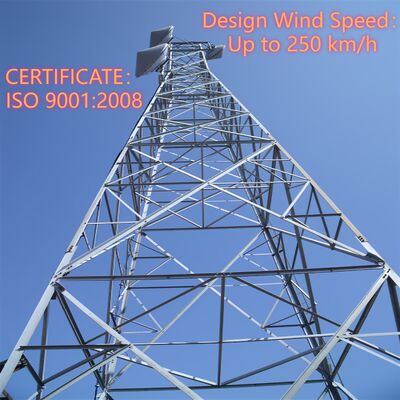

La tour angulaire en treillis d'acier à 4 pieds est une structure en acier autoportante à haute résistance conçue pour le support des infrastructures critiques. Caractérisé par son cadre carré à quatre pieds et ses connexions en treillis entrecroisées, il constitue une épine dorsale fiable pour la communication, la transmission d'énergie et d'autres applications industrielles dans le monde entier. Contrairement aux tours haubanées qui dépendent de câbles externes pour la stabilité, cette conception autoportante est indépendante, ce qui la rend adaptable à la plongée.rse environnements des zones urbaines aux régions éloignées.

Description du produit

Détails de l'emballage :La tour de télécommunication sera regroupée par cerclage galvanisé selon les exigences du client.

Livrer:Expédié dans 20 jours après le paiement depuis le port de Tianjin

Membres de la tour :Une tour en acier est séparée en plusieurs faisceaux.

Boulons :Sac Pacrum.lon ou acier

Quelle est la structure en treillis d'une tour en acier angulaire à 4 pieds ?

La structure en treillis d'une tour angulaire en acier à 4 pieds est un cadre entrecroisé en forme de ferme qui relie les quatre pieds en acier à angle vertical de la tour. Composé d'éléments en acier interconnectés (généralement des barres angulaires en acier ou en treillis), il forme un motif en forme de toile qui répartit les charges, notamment le poids de la tour, le poids de l'équipement, le vent, les forces sismiques et les charges de glace, de manière uniforme sur les quatre pieds. Cette structure est intégrée sur toute la hauteur de la tour, complétant la conception effilée de la tour (plus large à la base, plus étroite au sommet) pour améliorer l'intégrité et la stabilité structurelles. La configuration en treillis équilibre haute résistance et légèreté, minimisant l'utilisation de matériaux tout en maximisant la capacité portante et la résistance aux conditions environnementales extrêmes. Il facilite également la circulation de l'air, réduisant la résistance au vent et améliorant encore la stabilité globale de la tour.

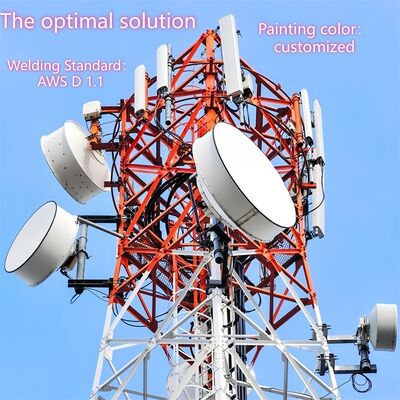

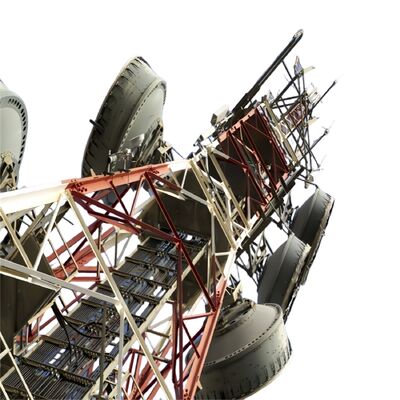

Comment monter la parabole MW sur la tour angulaire en acier à 4 pieds ?​

Le montage d'une parabole micro-ondes (MW) sur une tour angulaire en acier à 4 pieds suit un processus systématique et conforme à la sécurité :

1. Préparation avant l'installation: Vérifiez la capacité portante de la tour pour vous assurer qu'elle peut supporter le poids de la parabole MW (y compris la parabole, le support de montage et le matériel associé). Vérifiez que la conception de la tour est conforme aux normes pertinentes (par exemple, TIA/EIA-222-G/F) pour le montage de l'équipement.
2. Installation du support: Fixez les supports d'antenne/micro-ondes dédiés (fournis avec la tour ou fabriqués sur mesure) aux points de montage prédéfinis sur le corps de la tour ou la plate-forme d'équipement. Ces supports sont fixés à l'aide de boulons à haute résistance (conformes à la norme ISO 898 de qualité 6,8/8,8) pour garantir une connexion solide à la structure en treillis ou aux pieds de la tour.
3. Levage et positionnement de la parabole: Utilisez des grues ou des équipements de levage spécialisés pour hisser la parabole MW à la hauteur cible (généralement sur les sections supérieures de la tour ou sur une plate-forme d'équipement dédiée). Assurez-vous que l'antenne parabolique est alignée avec le chemin de communication point à point prévu (ajustez l'azimut et l'élévation si nécessaire).
4. Sécuriser le plat: Fixez la parabole MW aux supports préinstallés à l'aide du matériel compatible, en serrant les boulons au couple spécifié avec des outils calibrés. Assurez-vous que le plat est de niveau et stable, sans oscillation ni mouvement.
5. Routage et intégration des câbles: Acheminez les câbles de signal de l'antenne parabolique à travers les chemins de câbles intégrés à la tour pour les protéger des dommages environnementaux. Connectez les câbles à l'équipement approprié (par exemple, émetteurs/récepteurs) à la base de la tour ou à la plate-forme intermédiaire, en garantissant une isolation et une étanchéité adéquates.
6. Inspection finale: Effectuez une vérification visuelle pour confirmer que l'antenne parabolique est solidement montée, que les supports sont intacts et que les câbles sont correctement organisés. Testez la transmission du signal de l'antenne parabolique pour vérifier l'alignement et la fonctionnalité, en respectant les protocoles de sécurité tout au long du processus.

Quelle est la structure principale de la tour en acier angulaire à 4 pieds ?

La structure principale d'une tour angulaire en acier à 4 pieds est une structure autoportante conçue pour la stabilité et la portance, composée de trois éléments principaux :

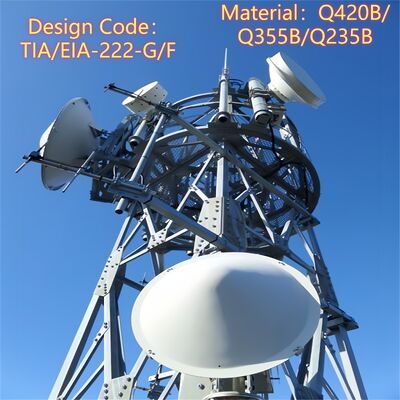

• Quatre pieds en acier à angle vertical: Les éléments porteurs principaux, fabriqués en acier de construction de haute qualité (par exemple Q235B, Q345B, Q420 ; conforme à la norme ASTM A36/A572) et disposés dans une configuration de base carrée. Ces pieds transfèrent le poids total de la tour (y compris les équipements et les charges environnementales) aux fondations.
• Connexions de fermes en treillis: Éléments en acier entrecroisés (barres angulaires en acier ou en treillis) qui relient les quatre pieds horizontalement et en diagonale. Ce système de fermes répartit les charges uniformément sur la structure, améliore la rigidité et résiste aux forces latérales (vent, activité sismique), formant ainsi le motif de treillis caractéristique de la tour.
• Conception de cadre conique: La tour se rétrécit progressivement de la base vers le sommet (plus large en bas, plus étroite en haut), optimisant l'intégrité structurelle en concentrant les matériaux là où les charges sont les plus lourdes (à la base) et en réduisant la résistance au vent à des altitudes plus élevées.

Des éléments structurels supplémentaires (par exemple, plates-formes d'équipement, échelles d'escalade et chemins de câbles) sont intégrés dans la structure principale pour soutenir la fonctionnalité pratique, mais les quatre pieds verticaux et les connexions en treillis forment l'épine dorsale structurelle de la tour.

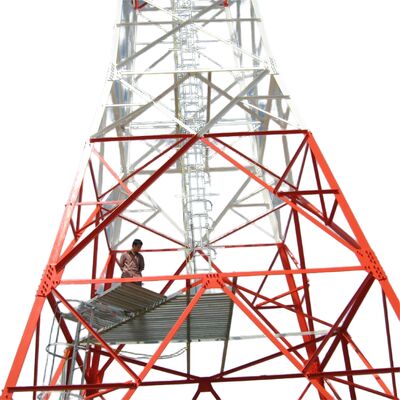

Plate-forme, échelle de tour en acier angulaire à 4 pieds

A. Plateforme

• But: Sert d'espace de travail surélevé et stable pour l'installation, l'entretien ou l'inspection des équipements (par exemple, paraboles MW, antennes 5G, dispositifs de surveillance) et des composants de la tour. Il offre également un point de repos sûr aux travailleurs pendant l'escalade.
• Caractéristiques de conception: Généralement fabriqué en acier galvanisé (conforme à la norme ASTM A123/ISO 1461 pour la résistance à la corrosion) et intégré à la structure en treillis de la tour à des hauteurs spécifiées. Les plates-formes peuvent inclure des garde-corps de sécurité, des surfaces antidérapantes et des trappes d'accès pour garantir la sécurité des travailleurs. Ils sont conçus pour supporter le poids des travailleurs, des outils et des équipements, en s'alignant sur la capacité de charge globale de la tour.
• Personnalisation: Peut être ajouté à plusieurs hauteurs en fonction des besoins du projet (par exemple, près des points de montage de l'antenne ou au milieu de la tour pour la maintenance).

Vessie

• But: Un système d'accès de sécurité dédié qui permet aux travailleurs de grimper dans la tour pour atteindre les plates-formes, les équipements ou les sections supérieures pour l'installation, l'inspection ou les réparations.
• Caractéristiques de conception: Construit en acier galvanisé pour plus de durabilité et de résistance à la corrosion, avec des échelons uniformément espacés (conformément aux normes de sécurité de l'industrie) pour une escalade confortable. Les principales caractéristiques de sécurité comprennent des mains courantes, des systèmes antichute (par exemple, des guides de câbles pour les harnais) et parfois des cages pour éviter les chutes. L'échelle est fixée verticalement aux pieds ou aux fermes en treillis de la tour, assurant ainsi un chemin sûr et stable.

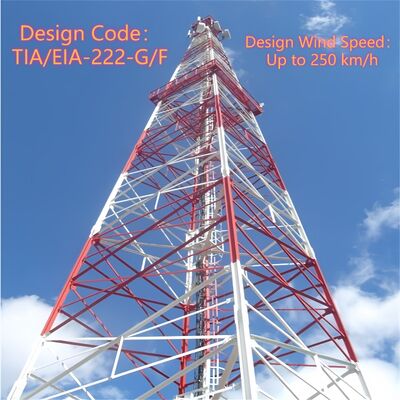

• Conformité: Conçu conformément aux réglementations de sécurité et aux normes de l'industrie (par exemple, TIA/EIA-222-G/F), en donnant la priorité à la protection des travailleurs lors de l'accès vertical.

Ensemble, la plate-forme et l'échelle améliorent la convivialité de la tour en permettant un accès sûr et efficace aux équipements et composants à haute altitude, prenant ainsi en charge l'exploitation et la maintenance continues.

​

Essais de tour angulaire en acier de galvanisation

La galvanisation est un traitement de surface essentiel pour les tours angulaires en treillis d'acier à 4 pieds, offrant une résistance à la corrosion à long terme pour résister aux conditions extérieures difficiles et prolonger la durée de vie de la tour au-delà de 20 ans. Vous trouverez ci-dessous un aperçu simplifié de ses tests de galvanisation :

1. Objectifs de base des tests

• Assurer une épaisseur de revêtement suffisante pour une protection durable contre la corrosion.
• Vérifier l'uniformité du revêtement de zinc et sa forte adhérence (éviter le pelage/écaillage).
• Vérifiez qu'il n'y a aucun défaut critique (par exemple, acier nu, fissures, piqûres).
• Conforme aux normes internationales (ASTM A123, ISO 1461).

2. Méthodes de test clés (effectuées après l'usine et après l'installation)

• Épaisseur du revêtement: Utiliser des jauges d'épaisseur magnétiques (non destructives) ou des micromètres (destructifs pour échantillons uniquement) ; minimum 85-120 μm (plus épais pour les environnements difficiles).
• Adhésion: Test de pliage (180°), test de marteau ou test de hachures croisées au couteau – aucun détachement du revêtement n'est autorisé.
• Inspection visuelle: Vérifiez l'acier nu, les fissures, l'accumulation inégale de zinc ou la contamination ; des irrégularités mineures sont acceptables si elles n’ont pas d’impact.
• Résistance à la corrosion: Test au brouillard salin (ASTM B117/ISO 9227) pendant 100 à 500 heures (résiste à la rouille rouge) ; exposition facultative à long terme sur le terrain.
• Analyse chimique facultative: AAS/XRF pour confirmer la pureté du zinc ≥98 % et détecter les impuretés.

3. Normes de conformité

Respectez les normes ASTM (A123, B117, A572), ISO (1461, 9227, 898), les codes de conception des tours (TIA/EIA-222-G/F) et les réglementations locales.

4. Vérifications ponctuelles après l'installation

• Mesurez à nouveau l’épaisseur aux joints critiques.
• Inspectez les dommages (rayures, bosses) et retouchez avec de la peinture riche en zinc si nécessaire.
• Vérifiez l’intégrité du revêtement au niveau des trous de boulons et des zones à forte usure.

Ces tests garantissent la fiabilité du revêtement galvanisé, soutenant les performances de la tour dans les applications d'infrastructure.

Veuillez cliquer ici pour plus d'informations !!!!!

Emballage et expédition

Certificats

​Veuillez cliquer ici pour plus d'informations !!!!!

Types de produits personnalisés et avantages

Tour autoportante 
La tour autoportante est généralement une tour à 3 ou 4 pieds, et son matériau est un tuyau en acier ou un angle en acier. En ce qui concerne la connexion, la tour tubulaire est reliée par une bride et la tour d'angle en acier est reliée par des écrous et des boulons.
Caractéristiques:
1. Petit coefficient de charge de vent, forte résistance au vent.
2. Économisez les ressources foncières, emplacement pratique.
Transport et installation pratiques.

Tour de tuyaux en acier
La tour tubulaire fait référence à une structure en acier autoportante de grande hauteur avec une colonne de tour constituée de tuyaux en acier et une section de corps de tour de forme triangulaire. Ses principales caractéristiques sont que la colonne de la tour à trois tubes est constituée de tuyaux en acier et que la section du corps de la tour a une forme triangulaire, qui est une structure en acier de grande hauteur différente de l'acier d'angle.

Tour monopôle

La tour monopôle est un type couramment utilisé, avec une belle apparence, couvrant une petite superficie de 9 à 18 mètres carrés, rentable et adoptée par la majorité de la construction. Le corps de la tour adopte une section plus raisonnable, qui est reliée par un boulon à haute résistance ou un chevauchement (connexion coulissante). Il présente les caractéristiques d'une installation facile et peut s'adapter à une variété de sites de terrain complexes.

Tour haubanée 
La tour haubanée a une apparence nouvelle et sa plus grande caractéristique est renforcée par l'utilisation de haubans en acier. La tour haubanée est un type courant de tour de communication, économique et pratique. Il est plus léger et moins cher que les autres. Il est très adapté aux zones géographiques étendues.

Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement et jouant un rôle important dans de multiples domaines. Sa conception met l'accent sur l'harmonie et l'unité avec l'environnement naturel, et le style architectural est généralement coordonné avec l'environnement. Les tours d'observation sont généralement composées de corps de tour, de plates-formes, de tours et d'échelles, avec des structures compactes et durables.

Tour d'arbre camouflée
La tour d'arbre camouflée est également une sorte d'arbre artificiel de tour d'arbre bionique, sur une base comme une vraie, plus la conception méticuleuse, lorsqu'elle est placée parmi les vrais arbres dans la zone touristique, le parc et la place, elle fera partie de la nature.
Caractéristiques:
1. structure exquise et apparence magnifique.
2. Forte stabilité structurelle et longue durée de vie.
3. Petite couverture de surface et grand effet économique.

Nos prestations

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par la norme ISO9001. Nous nous engageons à fournir à nos clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays différents.
Nous nous spécialisons dans la conception et la fabrication de tour d'angle en acier, de tour en tube d'acier, de tour monopôle, de tour en pin, de tour haubanée et de tour de garde. Nos départements comprennent les départements de conception, de R&D, d'inspection, de laboratoire, de contrôle qualité, de galvanisation et de tour en acier. Nos matières premières proviennent d'aciéries réputées en Chine : HBIS Group, Baowu Steel Group, Shougang Group.
​

Si vous en avez besoin, nous vous accueillerons 24h/24 !
