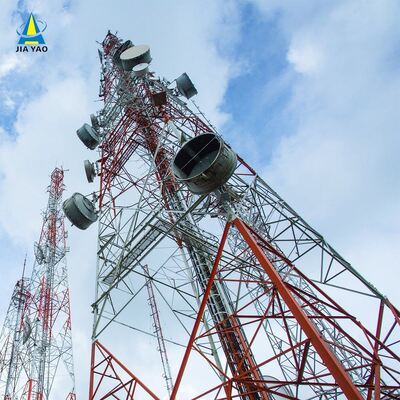

Tour en acier angulaire à 4 pieds conçue pour répondre aux normes ANSI TIA et EN, offrant un support pour les projets d'infrastructures de télécommunications et d'énergie

JIAYAO CO., LID.

Description du produit

Détails de l' emballage:La tour de télécommunications sera équipée d'un bracelet galvanisé selon les exigences du client.

Livraison:Envoyé dans 20 jours après le paiement du port de Tianjin

Les membres de la tour:Une tour en acier est séparée en plusieurs faisceaux.

Des boulons:Sacs en pacrum ou en acier

Nous sommes spécialisés dans la conception et la fabrication de tours en acier sur mesure pour les télécommunications, la surveillance, l'observation et les applications de sécurité.Vous trouverez ci-dessous les informations détaillées sur le produit:

Quelle est la dernière structure d'une tour d'acier angulaire à quatre pattes?

La structure en treillis d'une tour en acier angulaire à quatre pattes est un cadre en forme de treillis qui relie les quatre pattes en acier angulaires verticales de la tour.Composés de pièces en acier interconnectées (généralement en acier angulaire ou en barres de treillis), il forme un motif en toile qui répartit les charges, y compris le propre poids de la tour, le poids de l'équipement, le vent, les forces sismiques et les charges de glace, uniformément sur les quatre pattes.Cette structure est intégrée à toute la hauteur de la tour., complétant la conception conique de la tour (plus large à la base, plus étroite au sommet) pour améliorer l'intégrité et la stabilité structurelles.La configuration de la grille équilibre la résistance élevée avec les performances légères, en minimisant l'utilisation des matériaux tout en maximisant la capacité de charge et la résistance aux conditions environnementales extrêmes.réduire la résistance au vent et améliorer encore la stabilité globale de la tour.

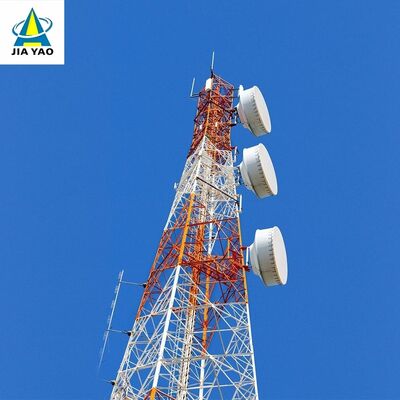

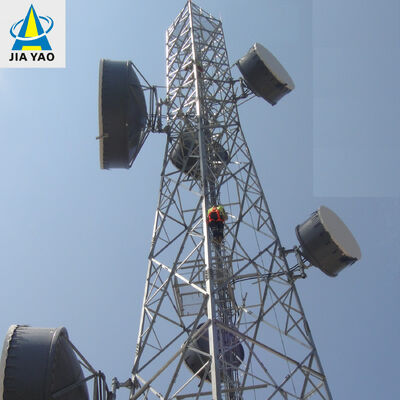

Comment monter la antenne MW sur la tour d'acier angulaire à 4 pattes?Je suis désolée.

Le montage d'une boîte à micro-ondes (MW) sur une tour d'acier angulaire à quatre pattes suit un processus systématique et conforme à la sécurité:

1. Préparation avant installation: Vérifier la capacité de charge de la tour pour s'assurer qu'elle peut supporter le poids de la plaque MW (y compris la plaque, le support de montage et le matériel associé).Vérifiez que la conception de la tour est conforme aux normes applicables (.g., TIA/EIA-222-G/F) pour le montage des équipements.
2. Installation du support: Fixer des supports d'antenne/micro-ondes dédiés (fournis avec la tour ou fabriqués sur mesure) à des points de montage pré-désignés sur le corps de la tour ou la plate-forme d'équipement.Ces supports sont fixés à l'aide de boulons de haute résistance (conformément à la norme ISO 898 grade 6.8/8.8) pour assurer un raccordement ferme à la structure en treillis ou aux jambes de la tour.
3. Levé et positionnement des plateaux: Utiliser des grues ou un équipement de levage spécialisé pour soulever la plaque MW à la hauteur visée (généralement sur les sections supérieures de la tour ou sur une plateforme d'équipement dédiée).S'assurer que la récipient est aligné avec le chemin de communication point à point prévu (ajuster pour l'azimut et l'élévation selon les besoins).
4. La mise à l'abri du plat: fixer la plaque MW aux supports préinstallés à l'aide d'un matériel compatible, serrer les boulons au couple spécifié à l'aide d'outils calibrés.sans oscillation ni mouvement.
5. Routage et intégration des câbles: Routez les câbles de signal des antennes à travers les plateaux de câbles intégrés de la tour pour les protéger des dommages environnementaux.émetteurs/récepteurs) à la base de la tour ou à la plateforme intermédiaire, assurant une isolation et une étanchéité appropriées.
6. Inspection finale: procéder à une vérification visuelle pour s'assurer que la boîte est bien fixée, que les supports sont intacts et que les câbles sont correctement organisés; tester la transmission du signal de la boîte pour vérifier son alignement et sa fonctionnalité;adhérer aux protocoles de sécurité tout au long du processus.

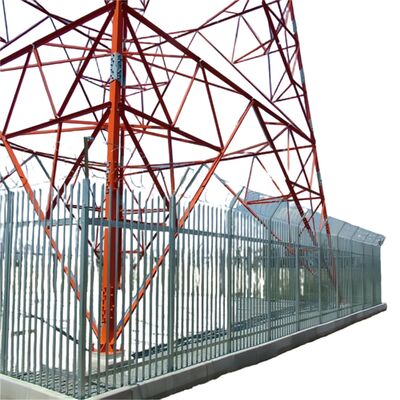

Quelle est la structure principale d'une tour d'acier angulaire à 4 pattes?

La structure principale d'une tour d'acier angulaire à quatre pattes est un cadre autoportant conçu pour la stabilité et la capacité de charge, composé de trois composants de base:

• Quatre jambes en acier à angle vertical: Les éléments porteurs primaires, en acier structural de haute qualité (par exemple, Q235B, Q345B, Q420; conformes à la norme ASTM A36/A572) et disposés dans une configuration de base carrée.Ces jambes transférent le poids total de la tour (y compris les équipements et les charges environnementales) vers les fondations.
• Les connexions de treillis en treillis: éléments en acier croisés (acier angulaire ou barres de treillis) qui relient les quatre pieds horizontalement et en diagonale.et résiste aux forces latérales (vent, activité sismique), formant le motif de treillis caractéristique de la tour.
• Conception du cadre conique: La tour se rétrécit progressivement de la base vers le haut (plus large en bas, plus étroite en haut),optimisation de l'intégrité structurelle en concentrant le matériau là où les charges sont les plus lourdes (à la base) et en réduisant la résistance au vent à des altitudes plus élevées.

Des éléments structurels complémentaires (par exemple, des plates-formes d'équipement, des échelles d'escalade et des plateaux de câbles) sont intégrés dans le cadre principal pour soutenir la fonctionnalité pratique,mais les quatre jambes verticales et les connexions de treillis de treillis forment l'épine dorsale structurelle de la tour.

Plateforme, échelle de tour en acier angulaire à 4 pattes

A. Plateforme

• Objectif: sert d'espace de travail élevé et stable pour l'installation, la maintenance ou l'inspection des équipements (par exemple, les antennes MW, les antennes 5G, les dispositifs de surveillance) et les composants de la tour.Il fournit également un point de repos sûr pour les travailleurs lors de l'escalade.
• Caractéristiques du design: généralement en acier galvanisé (conformément à la norme ASTM A123/ISO 1461 pour la résistance à la corrosion) et intégré dans la structure en treillis de la tour à des hauteurs spécifiées.Les plates-formes peuvent comporter des garde-corpsIls sont conçus pour supporter le poids des travailleurs, des outils et des équipements, en s'alignant sur la capacité de charge globale de la tour.
• Personnalisation: peut être ajouté à plusieurs hauteurs en fonction des besoins du projet (par exemple, près des points de montage de l'antenne ou au milieu de la tour pour l'entretien).

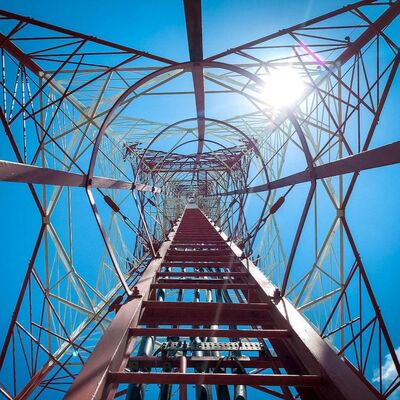

B. échelle

• Objectif: Un système d'accès de sécurité dédié qui permet aux travailleurs de grimper la tour pour atteindre les plates-formes, les équipements ou les sections supérieures pour l'installation, l'inspection ou la réparation.
• Caractéristiques du design: Construit en acier galvanisé pour sa durabilité et sa résistance à la corrosion, avec des marches uniformément espacées (selon les normes de sécurité de l'industrie) pour une ascension confortable.Systèmes d'arrêt de chute (eL'échelle est fixée verticalement aux pieds de la tour ou à un treillis de treillis, assurant un parcours sûr et stable.
• Conformité: Conçu conformément aux réglementations en matière de sécurité et aux normes de l'industrie (par exemple, TIA/EIA-222-G/F), en accordant la priorité à la protection des travailleurs lors de l'accès vertical.

Ensemble, la plateforme et l'échelle améliorent la facilité d'utilisation de la tour en permettant un accès sûr et efficace aux équipements et composants en haute altitude, en soutenant l'exploitation et la maintenance en cours.

Je suis désolée.

Épreuves de tours angulaires en acier galvanisé

La galvanisation est un traitement de surface essentiel pour les tours en treillis d'acier angulaires à quatre pattes,fournir une résistance à la corrosion à long terme pour résister aux conditions extérieures difficiles et prolonger la durée de vie de la tour au-delà de 20 ansVoici une vue d'ensemble simplifiée de ses essais de galvanisation:

1Objectifs de base des tests

• Assurer une épaisseur de revêtement suffisante pour une protection contre la corrosion durable.
• Vérifier l'uniformité du revêtement en zinc et sa forte adhérence (empêcher le décollement/le décollement).
• Vérifiez qu'il n'y a pas de défauts critiques (p. ex. acier nu, fissures, crevasses).
• Conformer aux normes internationales (ASTM A123, ISO 1461).

2. Principales méthodes d'essai (effectuées après la fabrication et l'installation)

• Épaisseur du revêtement: Utilisez des jauges d'épaisseur magnétiques (non destructeurs) ou des micromètres (uniquement destructeurs pour l'échantillonnage); minimum 85×120 μm (plus épais pour les environnements difficiles).
• Adhésion: essai de flexion (180°), essai au marteau ou essai en traverse à couteau ̇ pas de détachement du revêtement autorisé.
• Inspection visuelle: Vérifiez la présence d'acier nu, de fissures, d'accumulation inégale de zinc ou de contamination; les irrégularités mineures sont acceptables si elles ne sont pas d'impact.
• Résistance à la corrosion: Essai par pulvérisation de sel (ASTM B117/ISO 9227) pendant 100 à 500 heures (résistance à la rouille rouge); exposition au champ à long terme facultative.
• Analyse chimique facultative: AAS/XRF pour confirmer la pureté ≥ 98% de zinc et détecter les impuretés.

3. Normes de conformité

S'en tenir à l'ASTM (A123, B117, A572), à l'ISO (1461, 9227, 898), aux codes de conception des tours (TIA/EIA-222-G/F) et aux réglementations locales.

4. Contrôles ponctuels après installation

• Mesurez à nouveau l'épaisseur des joints critiques.
• Vérifiez les dommages (égratignures, bosses) et retouchez avec de la peinture riche en zinc si nécessaire.
• Vérifier l'intégrité du revêtement aux trous de boulons et aux zones à forte usure.

Ces essais assurent la fiabilité du revêtement galvanisé, soutenant ainsi les performances de la tour dans les applications d'infrastructure.

Veuillez cliquer ici pour plus d'informations!!!!!!

Emballage et expédition

Certificats

Je suis désolée.Veuillez cliquer ici pour plus d'informations!!!!!!

Types de produits personnalisés et avantages

Tour autonome 
La tour autoportante est généralement une tour à 3 ou 4 jambes, et son matériau est un tuyau en acier ou en acier d'angle.et la tour en acier angulaire est reliée par des écrous et des boulons.
Caractéristiques:
1- Petit coefficient de charge du vent, forte résistance au vent.
2Économiser les ressources en terres, un emplacement pratique.
Transport et installation pratiques.

Tour de tuyauterie en acier
La tour de tube fait référence à une structure en acier de grande hauteur autoportante avec une colonne de tour faite de tuyaux en acier et une section de corps de tour en forme triangulaire.Ses principales caractéristiques sont que la colonne de la tour à trois tubes est faite de tuyaux en acier et la section du corps de la tour est en forme triangulaire, qui est une structure en acier de grande hauteur différente de l'acier d'angle.

Tour du monopole

Monopole Tower, est un type couramment utilisé, avec une belle apparence, couvrant une petite superficie de 9 à 18 mètres carrés, rentable, et est adopté par la majorité de la construction.Le corps de la tour adopte une section plus raisonnable, qui est relié par un boulon de haute résistance ou par une connexion de chevauchement (connexion coulissante). Il a les caractéristiques d'une installation facile et peut s'adapter à une variété de terrains complexes.

Tour de Guyed 
La tour à câble est un type commun de tour de communication, économique et pratique.Il est plus léger et moins cher que les autres.Il est très adapté aux grandes zones géographiques.

Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement environnant et joue un rôle important dans de multiples domaines.Sa conception souligne l'harmonie et l'unité avec l'environnement naturel., et le style architectural est généralement coordonné avec l'environnement environnant.avec des structures compactes et durables.

Une tour en bois camouflée
La Tour d'Arbre Camouflée est aussi une sorte d'arbres artificiels de tour d'arbre Bionique, sur la base comme un vrai, plus la conception méticuleuse, lorsqu'il est placé parmi les vrais arbres dans la zone touristique,le parc et la place, ce sera une partie de la nature.
Caractéristiques:
1Une structure exquise et une apparence magnifique.
2- Une solide stabilité structurelle et une longue durée de vie.
3Une couverture de surface réduite et un effet économique important.

Nos services

JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par ISO9001.Beaucoup de produits ont été exportés vers les États-Unis., l'Europe et dans 55 autres pays.
Nous sommes spécialisés dans la conception et la fabrication de tour d'acier d'angle, tour d'acier de tube, tour monopole, tour de pin, tour de type et tour de garde.laboratoireNos matières premières proviennent de célèbres aciéries en Chine: HBIS Group, Baowu Steel Group, Shougang Group.
Je suis désolée.

Si vous en avez besoin, nous vous accueillerons 24 heures sur 24!
