Description du produit
Détails de l'emballage :La tour de télécommunications sera regroupée par cerclage galvanisé selon les exigences du client.
Livraison :Expédié dans les 20 jours après le paiement depuis le port de Tianjin
Éléments de la tour :Une tour en acier est séparée en plusieurs paquets.
Boulons :Sac Pacrum.lon ou acier
Nous sommes spécialisés dans la conception et la fabrication de tours en acier personnalisées pour les applications de télécommunications, de surveillance, d'observation et de sécurité.Vous trouverez ci-dessous les informations détaillées sur le produit :
| Conception |
| 1. Code de conception |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Acier de construction |
| 2. Qualité |
Acier doux |
Acier à haute résistance |
| |
GB/T 700 : Q235B, Q235C, Q235D |
GB/T1591 : Q345B, Q345C, Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025 : S235JR, S235J0, S235J2 |
EN10025 : S355JR, S355J0, S355J2 |
| 3. Vitesse du vent de conception |
Jusqu'à 250 km/h |
| 4. Flèche admissible |
0,5 ~ 1,0 degré à la vitesse de fonctionnement |
| 5. Résistance à la traction (Mpa) |
360~510 |
470~630 |
| 6. Limite d'élasticité (t≤16mm) (Mpa) |
235 |
355 |
| 7. Allongement (%) |
20 |
24 |
| 8. Résistance au choc KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Boulons et écrous |
| 9. Qualité |
Qualité 4.8, 6.8, 8.8 |
| 10. Normes pour les propriétés mécaniques |
| 10.1 Boulons |
ISO 898-1 |
| 10.2 Écrous |
ISO 898-2 |
| 10.3 Rondelles |
ISO 6507-1 |
| 11. Normes pour les dimensions |
| 11.1 Boulons |
DIN7990, DIN931, DIN933 |
| 11.2 Écrous |
ISO4032, ISO4034 |
| 11.3 Rondelles |
DIN7989, DIN127B, ISO7091 |
| Soudure |
| 12. Méthode |
Soudage à l'arc sous protection gazeuse CO2 et soudage à l'arc submergé (SAW) |
| 13. Norme |
AWS D1.1 |
| Marquage |
| 14. Méthode de marquage des éléments |
Estampage à la presse hydraulique |
| Galvanisation |
| 15. Norme de galvanisation des profilés en acier |
ISO 1461 ou ASTM A123 |
| 16. Norme de galvanisation des boulons et écrous |
ISO 1461 ou ASTM A153 |
| Test |
| 17. Test en usine |
Test de traction, analyse des éléments, test Sharpy (test d'impact), pliage à froid,
Test de Preece, test au marteau
|

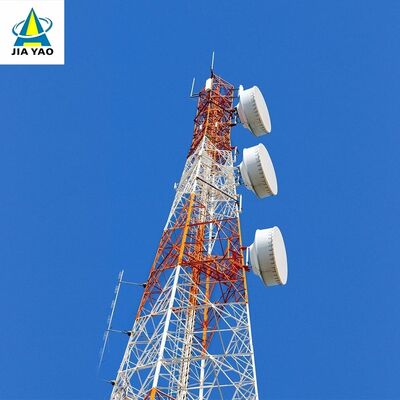

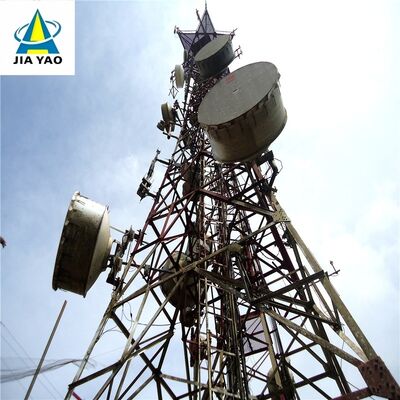

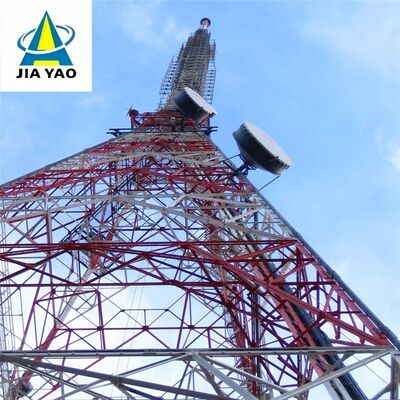

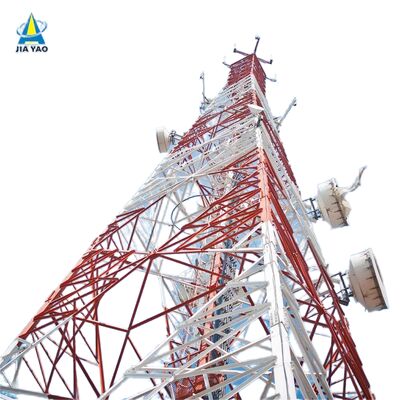

La structure en treillis d'une tour en acier angulaire à 4 pieds est une ossature en treillis entrecroisée qui relie les quatre pieds verticaux en acier angulaire de la tour. Composée d'éléments en acier interconnectés (généralement en acier angulaire ou en barres en treillis), elle forme un motif en forme de toile qui répartit les charges, y compris le propre poids de la tour, le poids de l'équipement, le vent, les forces sismiques et les charges de glace, uniformément sur les quatre pieds. Cette structure est intégrée sur toute la hauteur de la tour, complétant la conception conique de la tour (plus large à la base, plus étroite au sommet) pour améliorer l'intégrité structurelle et la stabilité. La configuration en treillis équilibre une résistance élevée avec des performances légères, minimisant l'utilisation de matériaux tout en maximisant la capacité de charge et la résistance aux conditions environnementales extrêmes. Elle facilite également la circulation de l'air, réduisant la résistance au vent et améliorant encore la stabilité globale de la tour.

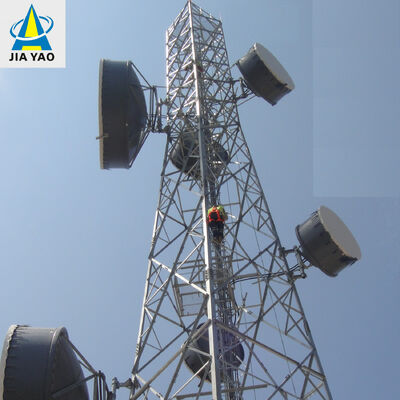

Le montage d'une antenne hyperfréquence (MW) sur une tour en acier angulaire à 4 pieds suit un processus systématique et conforme aux consignes de sécurité :
- Préparation avant l'installation: Vérifiez la capacité de charge de la tour pour vous assurer qu'elle peut supporter le poids de l'antenne MW (y compris l'antenne, le support de montage et le matériel associé). Vérifiez que la conception de la tour est conforme aux normes pertinentes (par exemple, TIA/EIA-222-G/F) pour le montage de l'équipement.
- Installation du support: Fixez des supports d'antenne/micro-ondes dédiés (fournis avec la tour ou fabriqués sur mesure) aux points de montage pré-désignés sur le corps de la tour ou la plate-forme d'équipement. Ces supports sont fixés à l'aide de boulons à haute résistance (conformes à la norme ISO 898, qualité 6.8/8.8) pour assurer une connexion ferme à la structure en treillis ou aux pieds de la tour.
- Levage et positionnement de l'antenne: Utilisez des grues ou des équipements de levage spécialisés pour hisser l'antenne MW à la hauteur cible (généralement sur les sections supérieures de la tour ou une plate-forme d'équipement dédiée). Assurez-vous que l'antenne est alignée sur le trajet de communication point à point prévu (ajustez l'azimut et l'élévation si nécessaire).
- Fixation de l'antenne: Fixez l'antenne MW aux supports pré-installés à l'aide du matériel compatible, en serrant les boulons au couple spécifié avec des outils calibrés. Assurez-vous que l'antenne est de niveau et stable, sans oscillation ni mouvement.
- Routage et intégration des câbles: Acheminez les câbles de signal de l'antenne à travers les chemins de câbles intégrés de la tour pour les protéger des dommages environnementaux. Connectez les câbles à l'équipement approprié (par exemple, émetteurs/récepteurs) à la base de la tour ou sur une plate-forme intermédiaire, en assurant une isolation et une étanchéité appropriées.
- Inspection finale: Effectuez une vérification visuelle pour confirmer que l'antenne est solidement montée, que les supports sont intacts et que les câbles sont correctement organisés. Testez la transmission du signal de l'antenne pour vérifier l'alignement et la fonctionnalité, en respectant les protocoles de sécurité tout au long du processus.

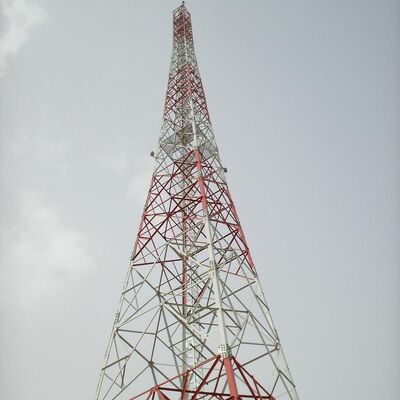

La structure principale d'une tour en acier angulaire à 4 pieds est une ossature autoportante conçue pour la stabilité et la capacité de charge, composée de trois éléments principaux :
- Quatre pieds verticaux en acier angulaire: Les principaux éléments porteurs, fabriqués en acier de construction de haute qualité (par exemple, Q235B, Q345B, Q420 ; conformes à la norme ASTM A36/A572) et disposés dans une configuration de base carrée. Ces pieds transfèrent le poids total de la tour (y compris l'équipement et les charges environnementales) à la fondation.
- Connexions en treillis: Éléments en acier entrecroisés (acier angulaire ou barres en treillis) qui relient les quatre pieds horizontalement et en diagonale. Ce système de treillis répartit les charges uniformément sur la structure, améliore la rigidité et résiste aux forces latérales (vent, activité sismique), formant le motif en treillis caractéristique de la tour.
- Conception de cadre conique: La tour se rétrécit progressivement de la base au sommet (plus large en bas, plus étroite en haut), optimisant l'intégrité structurelle en concentrant le matériau là où les charges sont les plus lourdes (à la base) et en réduisant la résistance au vent à des altitudes plus élevées.
Des éléments structurels supplémentaires (par exemple, des plates-formes d'équipement, des échelles de montée et des chemins de câbles) sont intégrés à la structure principale pour soutenir la fonctionnalité pratique, mais les quatre pieds verticaux et les connexions en treillis forment l'épine dorsale structurelle de la tour.
A. Plate-forme
- Objectif: Sert d'espace de travail surélevé et stable pour l'installation, la maintenance ou l'inspection de l'équipement (par exemple, antennes MW, antennes 5G, dispositifs de surveillance) et des composants de la tour. Elle offre également un point de repos sûr pour les travailleurs pendant l'ascension.
- Caractéristiques de conception: Généralement fabriquée en acier galvanisé (conforme à la norme ASTM A123/ISO 1461 pour la résistance à la corrosion) et intégrée à la structure en treillis de la tour à des hauteurs spécifiées. Les plates-formes peuvent inclure des garde-corps de sécurité, des surfaces antidérapantes et des trappes d'accès pour assurer la sécurité des travailleurs. Elles sont conçues pour supporter le poids des travailleurs, des outils et de l'équipement, en accord avec la capacité de charge globale de la tour.
- Personnalisation: Peut être ajoutée à plusieurs hauteurs en fonction des besoins du projet (par exemple, près des points de montage des antennes ou au milieu de la tour pour la maintenance).
B. Échelle
- Objectif: Un système d'accès de sécurité dédié qui permet aux travailleurs de grimper à la tour pour atteindre les plates-formes, l'équipement ou les sections supérieures pour l'installation, l'inspection ou les réparations.
- Caractéristiques de conception: Construite en acier galvanisé pour la durabilité et la résistance à la corrosion, avec des barreaux espacés uniformément (conformément aux normes de sécurité de l'industrie) pour une ascension confortable. Les principales caractéristiques de sécurité comprennent des mains courantes, des systèmes d'arrêt des chutes (par exemple, des guides de câble pour les harnais) et parfois des cages pour empêcher les chutes. L'échelle est fixée verticalement aux pieds de la tour ou au treillis, assurant un chemin sûr et stable.
- Conformité: Conçue conformément aux réglementations de sécurité et aux normes de l'industrie (par exemple, TIA/EIA-222-G/F), en donnant la priorité à la protection des travailleurs pendant l'accès vertical.
Ensemble, la plate-forme et l'échelle améliorent l'utilisabilité de la tour en permettant un accès sûr et efficace à l'équipement et aux composants en haute altitude, en soutenant le fonctionnement et la maintenance continus.
La galvanisation est un traitement de surface essentiel pour les tours en treillis d'acier angulaire à 4 pieds, offrant une résistance à la corrosion à long terme pour résister aux conditions extérieures difficiles et prolonger la durée de vie de la tour au-delà de 20 ans. Voici un aperçu simplifié de ses tests de galvanisation :
1. Objectifs principaux des tests
- Assurer une épaisseur de revêtement suffisante pour une protection durable contre la corrosion.
- Vérifier l'uniformité du revêtement de zinc et une forte adhérence (empêcher le pelage/l'écaillage).
- Vérifier l'absence de défauts critiques (par exemple, acier nu, fissures, piqûres).
- Se conformer aux normes internationales (ASTM A123, ISO 1461).
2. Principales méthodes de test (effectuées après l'usine et après l'installation)
- Épaisseur du revêtement: Utilisez des jauges d'épaisseur magnétiques (non destructives) ou des micromètres (destructifs uniquement sur échantillon) ; minimum 85 à 120 μm (plus épais pour les environnements difficiles).
- Adhérence: Test de pliage (180°), test au marteau ou test de quadrillage au couteau - aucun détachement du revêtement n'est autorisé.
- Inspection visuelle: Vérifiez l'absence d'acier nu, de fissures, d'accumulation de zinc inégale ou de contamination ; des irrégularités mineures sont acceptables si elles n'ont pas d'impact.
- Résistance à la corrosion: Test au brouillard salin (ASTM B117/ISO 9227) pendant 100 à 500 heures (résistance à la rouille rouge) ; exposition sur le terrain à long terme facultative.
- Analyse chimique facultative: AAS/XRF pour confirmer ≥98 % de pureté du zinc et détecter les impuretés.
3. Normes de conformité
Respecter les normes ASTM (A123, B117, A572), ISO (1461, 9227, 898), les codes de conception des tours (TIA/EIA-222-G/F) et les réglementations locales.
4. Contrôles ponctuels après l'installation
- Mesurer à nouveau l'épaisseur aux joints critiques.
- Inspecter les dommages (rayures, bosses) et retoucher avec une peinture riche en zinc si nécessaire.
- Vérifier l'intégrité du revêtement au niveau des trous de boulons et des zones à forte usure.
Ces tests garantissent la fiabilité du revêtement galvanisé, soutenant les performances de la tour dans les applications d'infrastructure.
Emballage et expédition
Certificats
Veuillez cliquer ici pour plus d'informations !!!!!!
Types de produits personnalisés et avantages
Tour autoportante
La tour autoportante est généralement une tour à 3 ou 4 pieds, et son matériau est un tube d'acier ou un acier angulaire. En ce qui concerne la connexion, la tour tubulaire est connectée par bride, et la tour en acier angulaire est connectée par des écrous et des boulons.
Caractéristiques :
1. Petit coefficient de charge du vent, forte résistance au vent.
2. Économiser les ressources foncières, emplacement pratique.
Transport et installation pratiques.
Tour en acier tubulaire
La tour tubulaire fait référence à une structure en acier autoportante de grande hauteur avec une colonne de tour en tubes d'acier et une section de corps de tour de forme triangulaire. Ses principales caractéristiques sont que la colonne de la tour à trois tubes est en tubes d'acier et que la section du corps de la tour est de forme triangulaire, ce qui est une structure en acier de grande hauteur différente de l'acier angulaire.
Tour monopôle
La tour monopôle est un type couramment utilisé, avec une belle apparence, couvrant une petite surface de 9 à 18 mètres carrés, rentable, et est adoptée par la majorité de la construction. Le corps de la tour adopte une section plus raisonnable, qui est connectée par un boulon à haute résistance ou un chevauchement (connexion par glissement). Elle présente les caractéristiques d'une installation facile et peut s'adapter à une variété de sites de terrain compliqués.
Tour haubanée
La tour haubanée a une apparence nouvelle, et sa plus grande caractéristique est renforcée par l'utilisation d'un câble d'acier. La tour haubanée est un type courant de tour de communication qui est économique et pratique. Elle est plus légère et moins chère que les autres. Elle est très adaptée aux zones géographiques étendues.
Tour de garde
La tour de guet est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement environnant et jouant un rôle important dans de multiples domaines. Sa conception met l'accent sur l'harmonie et l'unité avec l'environnement naturel, et le style architectural est généralement coordonné avec l'environnement environnant. Les tours d'observation sont généralement composées de corps de tour, de plates-formes, de tours et d'échelles, avec des structures compactes et durables.
Tour d'arbre camouflée
La tour d'arbre camouflée est également une sorte d'arbres artificiels de la tour d'arbre bionique, sur la base comme un vrai, plus la conception méticuleuse, lorsqu'elle est placée parmi les vrais arbres dans la zone touristique, le parc et la place, elle fera partie de la nature.
Caractéristiques :
1. Structure exquise et apparence magnifique.
2. Forte stabilité structurelle et longue durée de vie.
3. Petite surface de couverture et grand effet économique.
Nos services
JIAYAO CO., LTD. est un fabricant professionnel de tours de télécommunications et approuvé par ISO9001. Nous nous engageons à fournir aux clients les solutions les plus optimisées et la meilleure tour de communication. De nombreux produits ont été exportés vers les États-Unis, l'Europe et 55 autres pays différents.
Nous sommes spécialisés dans la conception et la fabrication de tours en acier angulaire, de tours en acier tubulaire, de tours monopôles, de tours en forme de pin, de tours haubanées et de tours de garde. Nos départements comprennent la conception, la R&D, l'inspection, le laboratoire, le contrôle qualité, la galvanisation et les départements des tours en acier. Nos matières premières proviennent de célèbres aciéries en Chine : HBIS Group, Baowu Steel Group, Shougang Group.
Si vous en avez besoin, nous vous accueillerons 24 heures sur 24 !
