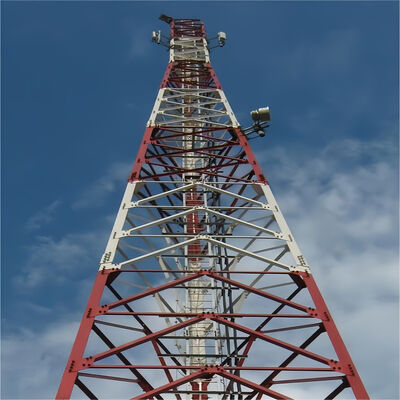

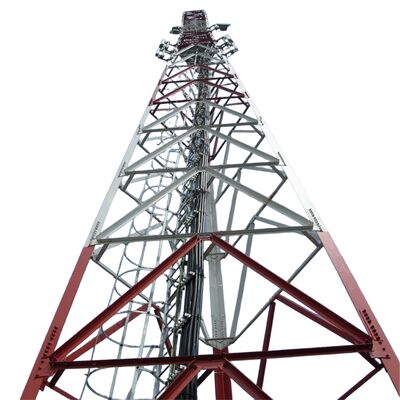

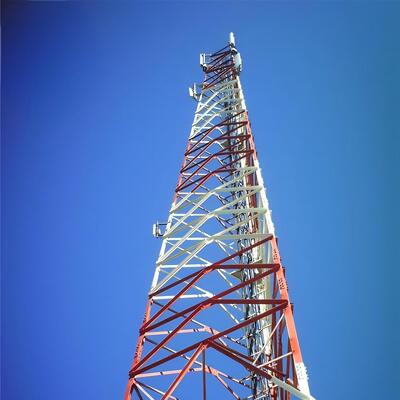

Tour d'acier angulaire à 3 pattes Tour de communication sans fil triangulaire avec des niveaux d'acier structurels, y compris la série ASTM A36

JIAYAO CO., LTD.

La tour angulaire en acier à 3 piedsappartient au domaine technique de la fabrication d'équipements de communication, et concerne plus particulièrement une tour de communication sans fil triangulaire, comprenant un corps de tour, un paratonnerre, le corps de tour est formé par un assemblage de tour triangulaire, les pieds de la tour du corps de tour sont fixés au sol, le paratonnerre s'étend du sommet du corps de tour, le corps de tour est l'assemblage de tour de pente égale ou de pente variable unique, la section transversale du corps de tour est en acier d'angle, la structure d'enceinte de la traverse est un triangle équilatéral, le corps de tour est muni de plusieurs plateformes d'exploitation séquentiellement de haut en bas. Le modèle d'utilité divulgue une tour de communication sans fil triangulaire présentant les avantages de sécurité et de fiabilité, et d'une structure simple.
Description du produit

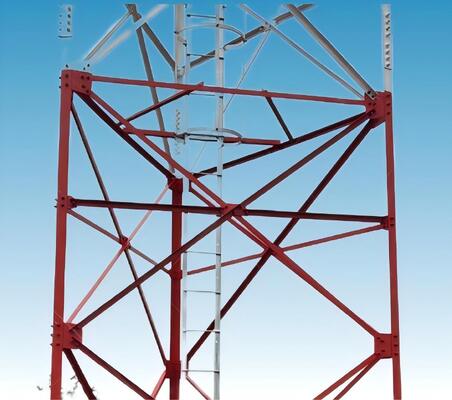

Qu'est-ce que le corps de tour angulaire en acier à 3 pieds?

Le corps d'une tour angulaire en acier à 3 pieds est la structure porteuse principale de la tour, caractérisée par une configuration triangulaire. Il se compose de trois pieds verticaux en acier (ou colonnes) reliés au sommet, avec des éléments de connexion angulaires supplémentaires reliant les pieds sur toute la hauteur. Généralement fabriqués à partir de sections d'acier galvanisé, le corps est conçu pour supporter efficacement les charges verticales (par exemple, le poids des antennes, des équipements et de la tour elle-même) et les charges horizontales (par exemple, le vent, la neige ou les forces sismiques). Sa conception angulaire et son cadre triangulaire offrent une stabilité exceptionnelle, même dans des conditions environnementales difficiles, tandis que l'acier galvanisé assure une résistance à la corrosion et une durabilité à long terme. Le corps sert de structure de support principale pour le montage d'équipements de communication, de transmission d'énergie ou de surveillance.

Qu'est-ce que le pied de tour angulaire en acier à 3 pieds?

Le "pied" d'une tour angulaire en acier à 3 pieds fait référence à la partie de base de chaque pied vertical, qui s'interface avec la fondation de la tour. C'est un composant essentiel responsable du transfert de tout le poids de la tour et de ses charges (équipements, vent, etc.) à la fondation sous-jacente, assurant que la structure est solidement ancrée au sol. Les pieds sont généralement conçus avec des plaques de connexion, des boulons ou des points d'ancrage qui se fixent solidement à la fondation en béton ou armée. Construits en acier galvanisé à haute résistance (conformément au corps de la tour), les pieds sont conçus pour résister aux forces de cisaillement, de traction et de compression, empêchant la tour de se déplacer ou de basculer. Leur conception est adaptée aux conditions géologiques du site, assurant la compatibilité avec la fondation pour une stabilité maximale.

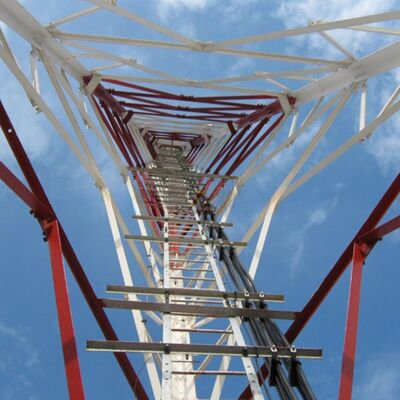

Qu'est-ce que l'échelle et le chemin de câbles d'une tour angulaire en acier à 3 pieds?

• Échelle: Un composant d'accès de sécurité installé le long du corps de la tour, offrant un chemin sûr aux travailleurs pour grimper au sommet (ou aux plateformes intermédiaires) pour l'installation, la maintenance ou l'inspection. Les échelles sont généralement en acier galvanisé pour la résistance à la corrosion et la solidité, avec des barreaux espacés à intervalles réguliers pour une montée confortable. Elles peuvent inclure des dispositifs de sécurité tels que des mains courantes, des systèmes d'arrêt de chute ou des enceintes de protection pour protéger les travailleurs contre les chutes.
• Chemin de câbles: Un canal ou un plateau structurel monté sur le corps de la tour, conçu pour organiser, supporter et protéger les câbles (par exemple, câbles de communication, câbles d'alimentation ou fils de signal) qui vont de la base de la tour à l'équipement au sommet. Les chemins de câbles maintiennent les câbles ordonnés, empêchent les enchevêtrements ou les dommages dus aux facteurs environnementaux (vent, pluie, rayonnement UV) et facilitent l'accès pour la maintenance. Comme les autres composants de la tour, ils sont souvent en acier galvanisé pour assurer la durabilité et la compatibilité avec la conception résistante à la corrosion de la tour. Ensemble, l'échelle et le chemin de câbles améliorent la fonctionnalité de la tour en permettant un accès sûr et une gestion efficace des câbles.

Comment installer une tour angulaire en acier à 3 pieds?

L'installation d'une tour angulaire en acier à 3 pieds suit un processus systématique axé sur la sécurité :

1. Étude du site et préparation de la fondation: Tout d'abord, effectuez une étude détaillée du site pour déterminer l'emplacement optimal, évaluer les conditions géologiques et identifier les contraintes environnementales ou structurelles potentielles (par exemple, vitesses du vent, activité sismique). Ensuite, construisez une fondation robuste (généralement en béton ou en béton armé) adaptée au poids et aux exigences de charge de la tour. La fondation doit être de niveau et solidement ancrée au sol pour supporter les pieds de la tour.
2. Assemblage des composants de la tour: Transportez les composants préfabriqués (pieds en acier, éléments de connexion, échelle, chemin de câbles) sur le site. Assemblez le corps de la tour triangulaire sur site : alignez les trois pieds, fixez les éléments de connexion angulaires pour former la structure de la tour et installez les composants auxiliaires tels que l'échelle et le chemin de câbles pendant l'assemblage.
3. Mise en place de la tour: Utilisez des grues ou des équipements de levage spécialisés pour soulever la tour assemblée (ou ses sections, pour les tours plus hautes) en position verticale. Alignez soigneusement les pieds de la tour avec les points d'ancrage de la fondation et fixez-les à l'aide de boulons ou d'ancrages pour bloquer la tour en place.
4. Installation de l'équipement: Montez l'équipement prévu (par exemple, antennes, paraboles micro-ondes, lignes de transmission d'énergie) sur la plateforme supérieure de la tour ou sur les points de montage désignés. Faites passer les câbles par le chemin de câbles préinstallé, en connectant l'équipement à la base.
5. Contrôle qualité et vérifications de sécurité: Effectuez des inspections de qualité strictes pour vérifier l'intégrité structurelle de la tour (par exemple, serrage des boulons, alignement des composants, résistance à la corrosion). Mettez en œuvre des protocoles de sécurité tout au long de l'installation (par exemple, protection contre les chutes pour les travailleurs, tests de charge des équipements) pour garantir la conformité aux normes de l'industrie. Des vérifications finales confirment que la tour est stable, que l'équipement est correctement installé et que tous les systèmes fonctionnent comme prévu.

Tests de galvanisation de la tour angulaire en acier.

La galvanisation est un processus essentiel pour les tours angulaires en acier (telles que les tours angulaires en acier à 3 pieds), car elle assure la résistance à la corrosion et prolonge la durée de vie de la structure dans des environnements extérieurs difficiles (par exemple, exposition au vent, à la pluie, à l'humidité et aux polluants industriels). Pour garantir que le revêtement galvanisé répond aux normes de qualité et fonctionne comme prévu, une série de procédures de test rigoureuses sont effectuées. Vous trouverez ci-dessous un aperçu détaillé des tests de galvanisation pour les tours angulaires en acier :

1. Objectifs principaux des tests de galvanisation

Les principaux objectifs des tests sont de vérifier :

L'épaisseur adéquate du revêtement (pour assurer une protection à long terme contre la corrosion).

L'uniformité et l'adhérence du revêtement de zinc (pour éviter le décollement ou l'écaillage).

L'absence de défauts (par exemple, fissures, piqûres, zones non revêtues ou excès de zinc).

La résistance à la corrosion (pour confirmer que le revêtement peut résister à la dégradation environnementale).

2. Méthodes de test clés pour les tours angulaires en acier galvanisé

Les tests sont généralement effectués à deux stades : après la galvanisation en usine (sur des composants individuels tels que les pieds, les éléments de connexion ou les barreaux d'échelle) et après l'installation (contrôles ponctuels sur la tour assemblée). Les méthodes les plus courantes comprennent :

A. Mesure de l'épaisseur du revêtement

L'épaisseur du revêtement de zinc a un impact direct sur la résistance à la corrosion : une couche trop mince échouera prématurément, tandis qu'une épaisseur excessive peut entraîner une fragilité ou un mauvais ajustement des composants.

Normes de test : Conformité aux normes internationales telles que ASTM A123 (pour la galvanisation à chaud de l'acier de structure) ou ISO 1461 (pour les revêtements galvanisés à chaud sur articles en fer et en acier).

Outils de test :

Jauge d'épaisseur magnétique : La méthode non destructive la plus utilisée. Elle mesure la distance entre une sonde magnétique et le substrat en acier, calculant l'épaisseur du revêtement. Les mesures sont prises à plusieurs points (par exemple, 3 à 5 points par mètre carré) sur chaque composant, en se concentrant sur les zones de forte contrainte (par exemple, joints de pieds, trous de boulons) et les régions difficiles à revêtir.

Micromètre (destructif) : Pour vérification, une petite section du composant peut être coupée et l'épaisseur du revêtement est mesurée directement avec un micromètre (utilisé uniquement pour les tests d'échantillons, pas pour les pièces finies).

Critères d'acceptation : L'épaisseur minimale typique varie de 85 à 120 µm (micromètres) pour les composants en acier de structure, en fonction de l'épaisseur de l'acier et de l'application (par exemple, les tours dans les zones côtières ou industrielles peuvent nécessiter des revêtements plus épais).

B. Test d'adhérence (Force de liaison)

Une forte liaison entre le revêtement de zinc et le substrat en acier empêche le décollement pendant le transport, l'installation ou l'exposition à des contraintes mécaniques (par exemple, vibrations induites par le vent).

Test de pliage : Un échantillon d'acier galvanisé (par exemple, une section d'acier d'angle) est plié à 180° autour d'un mandrin (diamètre correspondant à l'épaisseur de l'acier). Après pliage, le revêtement est inspecté pour détecter les fissures, l'écaillage ou la séparation de l'acier. Aucun détachement visible n'est acceptable.

Test au marteau : Un marteau lesté (généralement 0,5 à 1 kg) est frappé fermement sur le revêtement à plusieurs points. Le revêtement ne doit pas s'écailler, se décoller ou se soulever ; seules des indentations mineures (sans exposer le substrat en acier) sont autorisées.

Test au couteau : Un couteau tranchant et non denté est utilisé pour faire une coupe en croix (motif quadrillé) dans le revêtement. Un ruban adhésif est appliqué sur la coupe et retiré rapidement ; un minimum de retrait de revêtement (le cas échéant) est autorisé.

C. Inspection visuelle et des défauts de surface

L'inspection visuelle identifie les défauts évidents qui compromettent l'intégrité du revêtement.

Procédure : Inspectez chaque composant galvanisé (et la tour assemblée) à l'œil nu ou avec une loupe (grossissement 10x) pour détecter :

Zones non revêtues (acier exposé), piqûres ou trous d'épingle.

Fissures, cloques ou accumulation inégale de zinc (par exemple, "coulures" ou "gouttes" dues à une galvanisation incorrecte).

Contamination (par exemple, huile, saleté ou couches d'oxyde sous le revêtement).

Critères d'acceptation : Aucun acier nu ne doit être visible ; des irrégularités de surface mineures (par exemple, petits nodules de zinc) sont acceptables si elles n'affectent pas l'ajustement des composants ou les performances structurelles.

D. Test de résistance à la corrosion

Ceci vérifie la capacité du revêtement à résister à la rouille et à la dégradation au fil du temps.

Test de brouillard salin : Un test de corrosion accéléré courant (selon ASTM B117 ou ISO 9227). Des échantillons galvanisés sont placés dans une chambre où une brume continue de 5% de chlorure de sodium (eau salée) est pulvérisée à température contrôlée (35°C). Les échantillons sont inspectés périodiquement (par exemple, après 24, 48, 100 ou 500 heures) pour détecter les signes de rouille rouge (corrosion de l'acier) ou de rouille blanche (oxydation du zinc).

Acceptation : Pour les tours de structure, le revêtement doit résister à la rouille rouge pendant un minimum de 100 à 500 heures (selon l'environnement d'application). La rouille blanche (une couche d'oxyde de zinc temporaire) est normale et n'indique pas une défaillance, mais elle ne doit pas se propager excessivement.

Test d'exposition sur site : Des tests à long terme impliquent l'installation d'échantillons de composants dans l'environnement prévu de la tour (par exemple, zones côtières, désertiques ou industrielles) et le suivi de la corrosion sur plusieurs mois ou années. Cela valide les performances réelles.

E. Analyse de la composition chimique (facultatif)

Pour garantir que le revêtement de zinc répond aux normes de pureté, une analyse chimique peut être effectuée sur le bain de galvanisation ou sur des échantillons de revêtement.

Méthode de test : Spectroscopie d'absorption atomique (SAA) ou fluorescence X (XRF) pour mesurer la teneur en zinc (généralement ≥98% de zinc pur pour la galvanisation à chaud) et détecter les impuretés (par exemple, plomb, fer) qui pourraient réduire la qualité du revêtement.

3. Normes de test et conformité

Les tests de galvanisation pour les tours angulaires en acier doivent respecter les normes spécifiques à l'industrie pour garantir la cohérence et la fiabilité :

Normes ASTM : ASTM A123 (galvanisation à chaud), ASTM B117 (test de brouillard salin), ASTM A817 (acier galvanisé pour tours de transmission).

Normes ISO : ISO 1461 (revêtements galvanisés), ISO 9227 (test de brouillard salin).

Normes locales/spécifiques à l'industrie : Pour les tours de télécommunication ou de transmission d'énergie, des exigences supplémentaires peuvent être fixées par les organismes de réglementation (par exemple, IEEE pour les infrastructures électriques, UIT pour les tours de télécommunication) ou les spécifications du projet.

4. Tests post-installation

Une fois la tour assemblée et installée, des contrôles ponctuels sont effectués pour confirmer que le revêtement galvanisé n'a pas été endommagé pendant le transport, le levage ou l'assemblage :

Mesurer à nouveau l'épaisseur du revêtement aux joints critiques (par exemple, connexions pied-fondation, fixations d'échelle).

Inspecter les rayures, les bosses ou les abrasions qui auraient pu exposer le substrat en acier (retoucher avec de la peinture riche en zinc si les dommages sont mineurs).

Vérifier que les trous de boulons et les points de connexion (zones à forte usure) conservent une épaisseur de revêtement adéquate.

Résumé

Les tests de galvanisation pour les tours angulaires en acier sont un processus complet axé sur l'épaisseur, l'adhérence, la qualité de surface et la résistance à la corrosion. En respectant des normes strictes et en effectuant des tests en usine et sur site, l'intégrité du revêtement de zinc est assurée, permettant à la tour de résister aux conditions environnementales difficiles et d'offrir une fiabilité à long terme dans les applications de télécommunication, de transmission d'énergie et autres infrastructures.

Veuillez cliquer ici pour plus d'informations!!!!!!

Emballage et expédition

​

Clients coopératifs

​​

Certifications

​

Veuillez cliquer ici pour plus d'informations!!!!!!

Types de produits personnalisés et avantages

Tour autoportante 
La tour autoportante est généralement une tour à 3 ou 4 pieds, et son matériau est un tuyau en acier ou un acier d'angle. Quant à la connexion, la tour tubulaire est connectée par bride, et la tour en acier d'angle est connectée par des écrous et des boulons. 
Caractéristiques : 
1. Petit coefficient de charge de vent, forte résistance au vent. 
2. Économie de ressources foncières, emplacement pratique. 
Transport et installation pratiques.

Tour en tube d'acier
La tour tubulaire fait référence à une structure en acier autoportante de grande hauteur avec une colonne de tour en tuyaux d'acier et une section de corps de tour de forme triangulaire. Ses principales caractéristiques sont que les trois colonnes de la tour tubulaire sont en tuyaux d'acier et que la section du corps de la tour est de forme triangulaire, ce qui en fait une structure en acier de grande hauteur différente de l'acier d'angle.

Tour monopôle

La tour monopôle, est un type couramment utilisé, avec une belle apparence, couvrant une petite surface de 9 à 18 mètres carrés, rentable, et est adoptée par la majorité des constructions. Le corps de la tour adopte une section plus raisonnable, qui est connectée par un boulon à haute résistance ou un chevauchement (connexion coulissante). Elle présente les caractéristiques d'une installation facile et peut s'adapter à une variété de sites complexes.

Tour haubanée 
La tour haubanée a une apparence nouvelle, et sa plus grande caractéristique est renforcée par l'utilisation de câbles d'acier. La tour haubanée est un type courant de tour de communication, économique et pratique. Elle est plus légère et moins chère que les autres. Elle est très adaptée aux vastes zones géographiques. 

Tour de guet
La tour d'observation est un bâtiment multifonctionnel principalement utilisé pour observer l'environnement environnant et jouant un rôle important dans de multiples domaines. Sa conception met l'accent sur l'harmonie et l'unité avec l'environnement naturel, et le style architectural est généralement coordonné avec l'environnement environnant. Les tours d'observation sont généralement composées de corps de tour, de plateformes, de tours et d'échelles, avec des structures compactes et durables.

Tour camouflage en arbre
La tour camouflage en arbre est également une sorte d'arbre artificiel de tour bionique, à la base comme un vrai, plus une conception méticuleuse, lorsqu'elle est placée parmi les vrais arbres dans une zone touristique, un parc et une place, elle fera partie de la nature. 
Caractéristiques : 
1. Structure exquise et apparence magnifique. 
2. Stabilité structurelle solide et longue durée de vie. 
3. Petite emprise au sol et grand effet économique.
